Niko Home Control producten voor busbekabeling Voeding
Met een Niko Home Control voeding voor busbekabeling voorzie je de bus, DIN-railmodules en bedieningselementen van de benodigde 26 V DC voeding. De Connected Controller beschikt standaard over een geïntegreerde voeding, maar bij grotere installaties kan één of meerdere extra voedingen nodig zijn om alle modules en bedieningen betrouwbaar van spanning te voorzien.
Binnen deze categorie vind je de extra voeding voor Niko Home Control en een modulaire 24 V DC voeding. Een extra Niko Home Control voeding gebruik je uitsluitend als aanvulling op de Connected Controller en niet als vervanging daarvan. De ingebouwde voeding van de Connected Controller blijft altijd de master van de installatie. Als vuistregel kan één voeding maximaal 24 DIN-railmodules en 70 bedieningselementen (waarvan 20 met indicatie-led) voeden. Is de installatie groter, dan voeg je een extra voeding toe volgens de installatiehandleiding.
Welke voeding heeft jouw Niko Home Control installatie nodig?
Een voeding voor Niko Home Control levert de stroom waarop je installatie met busbekabeling draait. In de connected controller zit al zo'n voeding ingebouwd, en in de meeste woningen is die voldoende. Wordt je installatie groter, of hang je Digital black schermen in de 24 volt uitvoering aan de wand, dan komt er een aparte voedingsmodule bij in de verdeelkast.
Er zijn twee soorten voedingen en ze doen iets heel verschillends. De busvoeding 550-00010 levert 26 volt en houdt de busbekabeling, de modules en de bedieningen aan de praat. De modulaire voeding 340-00050 levert 24 volt voor apparaten die daar zelf om vragen. Je kunt ze niet door elkaar gebruiken.
Hieronder lees je welke van de twee je nodig hebt, wanneer dat het geval is en hoeveel voedingen er maximaal in één installatie mogen zitten. Zo weet je voordat je bestelt of je alleen modules koopt of ook een voeding.
- Maximaal twee busvoedingen per installatie
- Beide op de DIN-rail
- Veilige lage spanning
Waarom heb je een voeding nodig in je Niko Home Control installatie?
Alles wat bij een installatie met busbekabeling aan de wand hangt, krijgt zijn stroom via de buskabel: de drukknoppen, de dimbedieningen en de thermostaten. Ook de modules in de verdeelkast worden op die manier gevoed. Die stroom komt uit de voeding die in de connected controller zit.
Die ingebouwde voeding kan een beperkt aantal onderdelen aan. Ze volstaat voor maximaal 24 modules in de kast en 70 bedieningen, waarvan er 20 een indicatieled mogen hebben. Zo'n indicatieled is het lampje in een drukknop waarmee je die knop 's nachts terugvindt op de gang. Dat lampje verbruikt stroom, en daarom tellen die knoppen apart mee.
Kom je boven die aantallen uit, dan plaats je er een voedingsmodule bij. Die klikt op de DIN-rail tussen de andere modules en levert dezelfde 26 volt. Per installatie zijn maximaal twee voedingsmodules toegestaan.
Voor de meeste woningen speelt dit niet. Een rijtjeshuis of appartement met slimme verlichting, rolluiken en verwarming blijft ruim onder die aantallen. Een extra voeding wordt pas een onderwerp bij een groot huis, bij veel losse lichtpunten of bij een tweede verdeelkast die verderop hangt, bijvoorbeeld in een garage of een bijgebouw.
Welke voeding heb ik nodig in mijn situatie?
Het gaat om twee producten met een heel verschillende taak. Zoek in de tabel hieronder de situatie op die bij jouw woning past. Soms heb je maar één van de twee nodig, soms allebei.
| Situatie | Wat je nodig hebt | Toelichting |
|---|---|---|
| Een gemiddelde woning, binnen 24 modules en 70 bedieningen | Geen extra voeding | De voeding in de connected controller is dan voldoende. |
| Een grote installatie die daar overheen gaat | Voeding 550-00010 | Deze levert 26 volt aan de bus, de modules en de bedieningen. Er mogen maximaal twee voedingsmodules per installatie in. |
| Een tweede verdeelkast verder dan 20 meter weg | Voeding 550-00010 in die kast | Over die afstand kun je de voeding niet meer doorlussen met een railkoppeling. |
| Je hangt Digital black schermen op in de 24 volt uitvoering | Modulaire voeding 340-00050 | Deze uitvoering heeft een eigen 24 volt voeding nodig en een aparte draad naar elk scherm. |
| Je hangt Digital black schermen op in de 230 volt uitvoering | Geen extra voeding | Deze versie werkt op de netspanning die al bij de schakelaar aanwezig is. Hij kan alleen niet als thermostaat worden gebruikt. |
| Je twijfelt tussen de 24 en de 230 volt Digital black | Bepaal eerst welke uitvoering je wilt | Achteraf wisselen kan niet zonder de wand open te maken. Wil je het scherm ook als thermostaat gebruiken, dan is de 24 volt uitvoering de enige mogelijkheid. |
De genoemde waarden zijn richtwaarden; raadpleeg voor de definitieve gegevens altijd de handleiding van het product.
Haal de twee voedingen niet door elkaar. De 24 volt voeding voor de Digital black sluit je niet aan op de busklemmen B1 en B2, en ook niet op de voedingspennen van de connected controller. Het zijn twee gescheiden kringen die allebei een lage spanning voeren. Laat het aansluiten daarom over aan een erkend installateur; juist hier gaat het mis als iemand het zelf probeert.
Wat is het verschil tussen de voeding 550-00010 en de 340-00050?
De voeding 550-00010 werkt voor de bus
Deze voeding is vier modules breed op de DIN-rail en levert 26 volt gelijkspanning bij 400 milliampère, ofwel 10 watt. Dat is dezelfde spanning die de connected controller zelf ook levert. Je plaatst hem erbij wanneer de installatie groter wordt dan de controller alleen aankan, of wanneer een tweede verdeelkast te ver weg staat om de voeding door te lussen.
- 26 volt gelijkspanning
- Maximaal twee per installatie

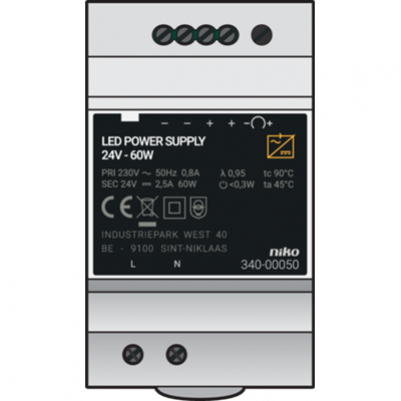

De modulaire voeding 340-00050 werkt voor de Digital black van 24 volt
Deze voeding levert 24 volt gelijkspanning bij 2,5 ampère, ofwel 60 watt. Hij is bedoeld voor de Digital black schermen in de 24 volt uitvoering, de versie die ook als thermostaat kan werken omdat er een temperatuursensor in zit. Zo stel je in de badkamer 's ochtends de temperatuur bij op hetzelfde schermpje waarmee je het licht bedient. Reken ongeveer 5,5 watt per scherm; op één voeding van 60 watt sluit je maximaal tien Digital blacks aan.
- 24 volt gelijkspanning
- Tot tien schermen per voeding
Meer over deze schermen: wat een Digital black precies is, wat je ermee kunt bedienen en waarom de keuze tussen 24 en 230 volt zo definitief is, lees je op de pagina IP producten.
Specificaties van de voeding 550-00010 en de modulaire voeding 340-00050
| Kenmerk | Voeding 550-00010 | Modulaire voeding 340-00050 |
|---|---|---|
| Montage | DIN-rail, 4 modules breed | DIN-rail |
| Uitgangsspanning | 26 volt gelijkspanning | 24 volt gelijkspanning |
| Uitgangsstroom | 400 milliampère | 2,5 ampère |
| Vermogen | 10 watt | 60 watt |
| Waarvoor | De bus, de modules en de bedieningen | De Digital black in de 24 volt uitvoering |
| Aantal per installatie | Maximaal twee voedingsmodules | Afhankelijk van het aantal schermen, ongeveer tien per voeding |
| Plaats op de rail | Mag helemaal links op een rij staan en vervangt daar de railkoppeling | Vrije plaats, want deze voeding staat los van de Niko Home Control bus |
| Omgevingstemperatuur | 0 tot 45 graden | 0 tot 45 graden |
De genoemde waarden zijn richtwaarden; raadpleeg voor de definitieve gegevens altijd de handleiding van het product.
Verwante categorieën
Een installatie met busbekabeling stel je samen uit losse onderdelen. Hieronder staan de categorieën die het dichtst bij deze pagina liggen, zodat je van het een naar het ander kunt kijken zonder terug te gaan naar het overzicht.
- Controller De connected controller, het brein van de installatie. Eén per installatie.
- Railkoppeling Verbindt een tweede DIN-rail met de eerste, als eerste module links op die rail.
- Buskabel De tweeaderige kabel tussen de verdeelkast en de bedieningen in huis.
Verder in dit assortiment: verlichting en zonwering, verwarming, koeling en ventilatie, energie meten, sensoren en melders, bedieningen aan de wand, schermen en interfaces. Het volledige overzicht staat op de pagina producten voor busbekabeling. Twijfel je nog tussen bedraad en draadloos, kijk dan bij producten voor traditionele bekabeling of op de hoofdpagina Niko Home Control.
Waarom Niko Home Control bij ons kopen?
- Wij stellen je lijst samen Stuur ons je plattegrond met de gewenste functies per ruimte, dan zetten wij op papier welke modules en bedieningen je nodig hebt.
- Officieel Niko Home Control dealer Met een showroom in Capelle aan den IJssel, zodat je de bedieningen en schermen in het echt kunt zien voordat je een hele woning bestelt.
- Ook de programmering De onderdelen zijn één ding, het instellen is het andere. Wij kunnen je installatie programmeren zodat elke knop doet wat jij wilt.
- Eerlijk advies Wij verkopen ook KNX, Gira One en Busch-free@home. Past een ander systeem beter bij jouw project, dan zeggen we dat gewoon.
Veelgestelde vragen over de voedingen
Heb ik altijd een aparte voeding nodig?
Nee. In de connected controller zit al een voeding, en die volstaat voor de meeste woningen: maximaal 24 modules in de kast en 70 bedieningen, waarvan er 20 een indicatieled mogen hebben. Blijf je daaronder, dan hoef je niets bij te bestellen.
Wanneer komt er een extra voeding bij?
In twee gevallen. Als je installatie groter wordt dan wat de connected controller alleen kan voeden, en als je een tweede verdeelkast hebt die verder dan twintig meter weg staat. In dat tweede geval trek je de voeding niet meer door met een railkoppeling maar geef je die kast een eigen voedingsmodule.
Hoeveel voedingen mogen er in één installatie?
Maximaal twee voedingsmodules per installatie. Kom je daar in je berekening overheen, dan is er iets anders aan de hand met het ontwerp en is het verstandig je plan te laten nakijken.
Wat is het verschil tussen de 550-00010 en de 340-00050?
Ze doen totaal verschillende dingen. De 550-00010 levert 26 volt aan de bus, de modules en de bedieningen van Niko Home Control. De 340-00050 levert 24 volt en is bedoeld voor de Digital black schermen in de 24 volt uitvoering. Ze zijn niet uitwisselbaar en je sluit ze ook niet op elkaar aan.
Waarom heeft de Digital black 24 volt een eigen voeding nodig?
Omdat die uitvoering geen netspanning bij de schakelaar gebruikt. Er loopt een dunne draad vanuit de verdeelkast naar het scherm, en die draad krijgt zijn spanning uit de modulaire voeding. De 230 volt uitvoering heeft dat niet nodig, maar die kan weer niet als thermostaat dienen.
Hoeveel Digital blacks kan één modulaire voeding aan?
Reken ongeveer 5,5 watt per scherm; op één voeding van 60 watt sluit je maximaal tien Digital blacks aan. Heb je er meer, dan komt er een tweede voeding bij.
Mag ik de 24 volt voeding op de busklemmen aansluiten?
Nee. Die voeding sluit je niet aan op de busklemmen B1 en B2 en ook niet op de voedingspennen van de connected controller. Het zijn twee gescheiden kringen die allebei een lage spanning voeren. Dat verwisselen levert schade op.
Hoeveel ruimte kost een voedingsmodule in de kast?
De 550-00010 is vier modules breed op de DIN-rail. Reken die ruimte vooraf mee, samen met de controller en de modules die je verder gebruikt. Per DIN-rail mogen maximaal 12 Niko Home Control modules aan elkaar gekoppeld worden.
Mag een voeding helemaal links op een rij staan?
Ja. Helemaal links op elke DIN-rail hoort een connected controller, een voeding of een railkoppeling te staan. Begint een rij met een voedingsmodule, dan heb je daar geen railkoppeling meer voor nodig.
Wat gebeurt er als de voeding te krap is?
Dan kun je vreemd gedrag krijgen: bedieningen die traag reageren of indicatielampjes die het laten afweten. Dat is niets om uit te proberen. Tel vooraf uit hoeveel modules en bedieningen je krijgt, of laat ons dat doen.
Kan ik dit zelf plaatsen?
Het werk in de verdeelkast is voor een erkend installateur. Het uitrekenen kunnen wij doen: stuur ons je plattegrond met wat je in welke ruimte wilt kunnen, dan zetten wij op papier hoeveel modules en welke voedingen je nodig hebt.
Bekijk Niko Home Control in onze showroom
In onze showroom in Capelle aan den IJssel staat een werkende opstelling met connected controller, voeding en modules. Handig als je wilt zien hoeveel ruimte zo'n verdeelkast werkelijk kost voordat je je meterkast laat vernieuwen.
Voor uitgebreid advies raden we aan vooraf een afspraak te maken, zodat we rustig de tijd voor je kunnen nemen.
Hulp nodig bij het samenstellen?
Of je een extra voeding nodig hebt, volgt uit twee getallen: het aantal modules in de verdeelkast en het aantal bedieningen aan de wand. Ken je die nog niet, dan is dat precies waar wij mee beginnen.
Stuur ons je plattegrond met de gewenste functies per ruimte. Bekijk onze dienst domotica samenstellen of onze installatie en programmering, vraag een offerte aan, of neem gewoon contact met ons op.
De juiste voeding op de juiste plek, of dat nu de bus is of een rij Digital black schermen. Wij rekenen het voor je uit.
