Niko Home Control producten voor busbekabeling Licht dimmen
Met de Niko Home Control dimmodules dim je verlichting eenvoudig binnen een installatie met busbekabeling. Afhankelijk van de gekozen module kun je rechtstreeks 230V-verlichting dimmen of dimbare armaturen aansturen via DALI-2, 0-10 V of 1-10 V. Zo kies je altijd de dimtechniek die past bij de toegepaste verlichting en de installatie.
Binnen deze categorie vind je universele dimmodules, DALI-2 modules en analoge stuurmodules voor 0-10 V en 1-10 V. De universele dimmodule is geschikt voor het dimmen van onder andere dimbare ledverlichting, terwijl de DALI-2 modules worden gebruikt voor DALI-verlichtingsinstallaties. Met de 0-10 V- en 1-10 V-stuurmodules stuur je dimmers of voorschakelapparatuur met een analoog stuursignaal aan. Alle modules worden op de DIN-rail gemonteerd en werken uitsluitend in combinatie met een Niko Home Control installatie met busbekabeling.
Licht dimmen met Niko Home Control gebeurt in de verdeelkast
Licht dimmen met Niko Home Control en busbekabeling werkt anders dan je gewend bent: de dimmer zit niet meer in de wand, maar als dimmodule in de verdeelkast. Bij een gewone installatie draai je aan een knop waarin de dimmer zelf verstopt zit. Hier geeft de knop aan de wand alleen door dat je wilt dimmen, en het regelen gebeurt op een module op de DIN-rail. Die DIN-rail is de metalen strip in de verdeelkast waarop de automaten en de modules naast elkaar klikken.
Dat levert je in huis drie dingen op. Je legt het lichtniveau van meerdere lampen tegelijk vast in een scène, zodat de spots op dertig procent staan en de lamp boven de eettafel op zestig zodra je op één knop drukt. Je verandert later welke knop welke lichtkring dimt, zonder dat er een draad verlegd hoeft te worden. En de warmte die bij het dimmen ontstaat, komt in de verdeelkast terecht en niet in een inbouwdoos achter je bank.
Hieronder lees je welke dimmodule bij jouw verlichting past, hoeveel vermogen er per kanaal op mag, waarom ledlampen soms gaan knipperen als je ze laag zet, en waar de dimmodules in de kast horen te staan.
- Twee kanalen per dimmodule
- Instelbaar per lamptype
- Minimumniveau apart instelbaar
Welke dimmodule van Niko Home Control heb ik nodig?
Er is niet één dimmer, maar er zijn meerdere dimoplossingen. Welke je nodig hebt, hangt af van de armaturen die je ophangt. Wil je een dimmodule kopen, kijk dan dus eerst wat voor verlichting eraan komt te hangen. Zoek in de tabel hieronder jouw situatie op; in een gewone woning met dimbare ledlampen kom je vrijwel altijd bij de eerste regel uit.
| Jouw situatie | De module | Toelichting |
|---|---|---|
| Gewone dimbare lampen aan 230 volt: led, gloeilamp, halogeen | Universele dimmodule 550-00340 | Deze module regelt twee lichtkringen en is in een woning de gebruikelijke keuze. |
| Armaturen met een DALI-ingang, die je allemaal tegelijk wilt regelen | DALI-2 broadcastmodule 550-00371 | Alle armaturen op één kanaal reageren als één lamp. Dit is de eenvoudigste manier om DALI-verlichting te dimmen. |
| Armaturen met een DALI-ingang die je afzonderlijk wilt regelen | DALI-2 adresseerbare module 550-00370 | Elk armatuur krijgt een eigen adres, zodat je ze los van elkaar regelt. Dat is vooral handig in een kantoor of een praktijkruimte. |

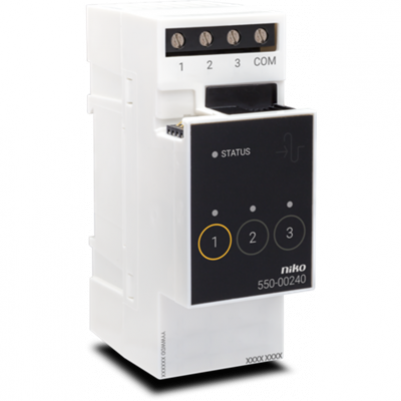

| Een armatuur of driver met een stuuringang van 0-10 volt | Analoge stuurmodule 550-00240 | Deze module stuurt de driver aan met een stuurspanning. Het in- en uitschakelen van de netspanning regel je apart. |

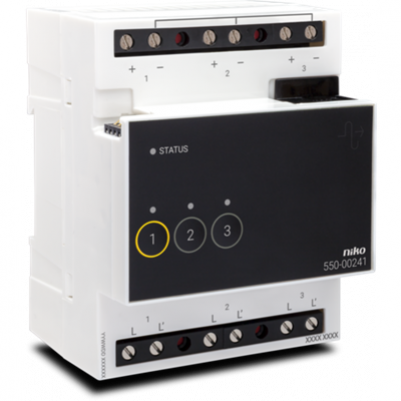

| Een armatuur of driver met een stuuringang van 1-10 volt | Analoge stuurmodule 550-00241 | Deze module is stroomgestuurd en heeft per kanaal ook een schakelcontact waarmee je de lamp helemaal uitzet. |
| Verlichting die niet gedimd hoeft te worden | Schakelmodule | Een schakelmodule is eenvoudiger en neemt minder ruimte in de verdeelkast in. De lamp in de meterkast of boven de wasmachine hoeft niet op een dimmodule. |
De genoemde waarden zijn richtwaarden; raadpleeg voor de definitieve gegevens altijd de handleiding van het product.
Wat is DALI eigenlijk? DALI is een standaard voor verlichting die digitaal aanstuurbaar is. Het armatuur krijgt een commando toegestuurd en regelt zijn lichtniveau daar zelf op bij, in plaats van dat de spanning naar de lamp wordt geregeld. Je komt DALI vooral tegen bij professionele verlichting en bij lichtlijnen die een architect heeft uitgekozen. Hangen er gewone dimbare ledlampen in je huis, dan is de universele dimmodule de juiste keuze.

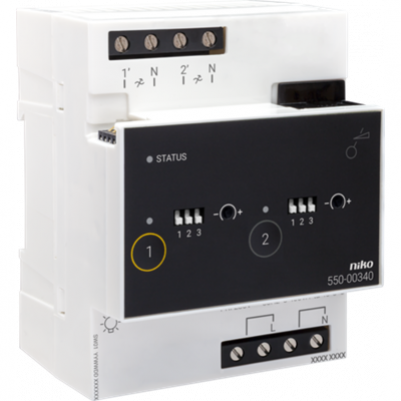

Wat kan de universele dimmodule 550-00340?
De universele dimmodule is vier modules breed op de DIN-rail en heeft twee kanalen. Elk kanaal bedient één lichtkring, bijvoorbeeld de spots in de woonkamer op het ene kanaal en de lamp boven de eettafel op het andere. Universeel betekent hier dat de module met verschillende soorten lampen overweg kan, van een ouderwetse gloeilamp tot moderne dimbare led.
Je stelt de module in op jouw lamptype
Op de module zitten kleine schakelaars waarmee je aangeeft wat voor lampen eraan hangen. Je kiest uit gloeilamp, halogeen met een elektronische transformator, spaarlamp en vier ledstanden, waarvan twee met extra vermogen bij het opstarten. Je installateur zet die schakelaars goed bij de oplevering. Vervang je later je lampen door een ander type, dan moet die instelling mogelijk mee veranderen.
Je stelt de laagste dimstand zelf in
Elk kanaal heeft een klein draaiknopje waarmee je de laagste stand instelt. Daarmee los je het bekende probleem op van dimbare ledverlichting die bij tien procent gaat knipperen of helemaal uitvalt. Je draait het minimum omhoog tot de stand waarop jouw lampen nog rustig branden, en verder omlaag dimt de module daarna niet meer. In de badkamer merk je daar 's ochtends meteen het nut van: het licht komt zacht op in plaats van dat het staat te flikkeren.
Elk kanaal heeft een boven- en een ondergrens
Per kanaal geldt 5 tot 400 VA bij een omgevingstemperatuur van 45 graden, en 5 tot 500 VA bij 35 graden. Hoe warmer het in de verdeelkast is, hoe minder de module aankan. Er hoort ook een ondergrens bij: één ledlamp van drie watt is te weinig om netjes te kunnen dimmen. Zet in dat geval meer lampen op dezelfde kring.
De module beveiligt zichzelf tegen oververhitting
De dimmodule heeft een thermische beveiliging en schakelt uit als het te warm wordt. Dat is een noodrem en geen manier om de module dagelijks te belasten. Zit je met je belasting tegen de grens aan, verdeel de lampen dan over twee kanalen of over twee modules.
Sluit geen motoren aan op een dimmodule. In de handleiding staat het uitdrukkelijk: de dimmodule is niet bedoeld om motoren te regelen. Rolluiken, screens en gordijnen sluit je aan op de motormodule, die twee draairichtingen aankan. Ook een ventilator regel je niet met een lichtdimmer.
Waar zet je de dimmodules in de verdeelkast?
Bij het dimmen gaat een deel van de energie verloren als warmte. Dat hoort erbij, maar het bepaalt wel waar de dimmodules in de verdeelkast komen te staan. Bespreek dit met je installateur voordat de kast wordt ingedeeld, want achteraf schuiven betekent bedrading losnemen.
Zet de dimmodules niet tegen de connected controller aan
Plaats een dimmodule niet direct naast, boven of onder de connected controller. Die controller is het brein van je installatie: hij stuurt alle modules aan en houdt de programmering vast. Hij werkt het best als er geen module naast staat die zelf warmte afgeeft.
Plaats ze bij voorkeur onderin de kast
Warme lucht stijgt op. Dimmodules staan daarom het liefst onderin de verdeelkast, en niet boven of naast onderdelen die slecht tegen warmte kunnen.
Ventileer de kast boven de 35 graden
Loopt de temperatuur in de verdeelkast op tot boven de 35 graden, dan is ventilatie nodig, met de afvoer bovenaan. Dat speelt vooral bij een gesloten kast met veel dimkanalen, bijvoorbeeld in een woning waar bijna alle verlichting dimbaar is.
Specificaties van de dimmodule en de analoge stuurmodules
| Kenmerk | Universele dimmodule 550-00340 | Stuurmodule 550-00240 en 550-00241 |
|---|---|---|
| Montage | DIN-rail, 4 modules breed | DIN-rail, 2 modules breed voor de 0-10 V, 4 modules breed voor de 1-10 V |
| Aantal kanalen | 2 | 3 uitgangen |
| Belasting per kanaal | 5 tot 400 VA bij 45 graden, 5 tot 500 VA bij 35 graden | 10 milliampère per kanaal bij de 0-10 V, 20 milliampère bij de 1-10 V |
| Soort sturing | Schakelt en dimt de netspanning zelf | Stuursignaal naar een externe driver; de 550-00241 heeft per kanaal ook een schakelcontact van 6 ampère |
| Lampinstellingen | Gloeilamp, halogeen met elektronische transformator, spaarlamp en vier ledstanden | Niet van toepassing, de driver bepaalt het gedrag |
| Minimumniveau | Per kanaal in te stellen met een draaiknopje | Wordt door de driver bepaald |
| Maximale kabellengte naar de dimmer of driver | Niet van toepassing, de lampen hangen aan de netspanning | 50 meter, maximaal drie dimmers per module |
| Niet geschikt voor | Motoren | Armaturen zonder stuuringang |
| Omgevingstemperatuur | 0 tot 45 graden | 0 tot 45 graden |
De genoemde waarden zijn richtwaarden; raadpleeg voor de definitieve gegevens altijd de handleiding van het product.
Over VA: de belasting van de dimmodule staat in VA en niet in watt. VA staat voor voltampère, de eenheid waarmee installateurs rekenen als ze bepalen wat een kring vraagt. Voor gloeilampen en halogeen komt dat op hetzelfde neer als watt. Bij dimbare ledverlichting houd je beter de opgave van de fabrikant van het armatuur aan dan het wattage op de verpakking. Stuur ons het type armatuur, dan rekenen wij met je mee hoeveel dimkanalen je nodig hebt.
