Niko Home Control producten voor busbekabeling Rolluiksturing
Met de Niko Home Control motormodule stuur je rolluiken, jaloezieën, screens, gordijnen en andere motorgestuurde zonwering centraal aan binnen een Niko Home Control installatie met busbekabeling. De module wordt op de DIN-rail in de verdeelkast gemonteerd en maakt het mogelijk om de motoren te bedienen via drukknoppen, touchscreens, de Niko Home app of automatische scenario's. Zo automatiseer je eenvoudig de zonwering in jouw woning.
Binnen deze categorie vind je de Niko Home Control motormodule voor busbekabeling. Eén module kan maximaal drie motorgestuurde toepassingen aansturen, zoals rolluiken, jaloezieën, screens of gordijnen. De looptijd van iedere motor wordt ingesteld in de Niko Home Control programmeersoftware en elke uitgang kan indien nodig ook handmatig op de module worden bediend. De motormodule werkt uitsluitend in combinatie met een Niko Home Control installatie met busbekabeling en de Connected Controller.
Rolluiksturing met Niko Home Control regelt rolluiken, screens en jaloezieën
Rolluiksturing met Niko Home Control en busbekabeling loopt via de motormodule 550-00130 in de verdeelkast. Een rolluikmotor werkt namelijk anders dan een lamp: hij moet omhoog kunnen en omlaag kunnen, en die twee richtingen mogen nooit tegelijk ingeschakeld worden. De motormodule stuurt per rolluik of scherm beide richtingen aan en houdt automatisch een korte pauze aan voordat de motor de andere kant op gaat draaien.
Wat je er in huis van merkt, gaat verder dan een knop die je niet meer hoeft in te drukken. Rolluiken zakken vanzelf bij zonsondergang, screens gaan omlaag zodra de zon vol op de gevel staat, en bij een brandmelding kan alles tegelijk omhoog. Dat laatste kan omdat de rolluiken in dezelfde installatie zitten als de rest van je huis: je legt het één keer vast en daarna gebeurt het zonder dat je eraan hoeft te denken.
Hieronder lees je hoeveel rolluiken er op één motormodule passen, wat het verschil is tussen motoren op 230 volt en op 24 volt, waar je bij jaloezieën op moet letten en wat automatische zonwering je op een warme dag oplevert.
- Maximaal drie rolluiken of schermen per module
- Voor motoren op 230 volt of 24 volt
- Beschermt de motor bij het omkeren

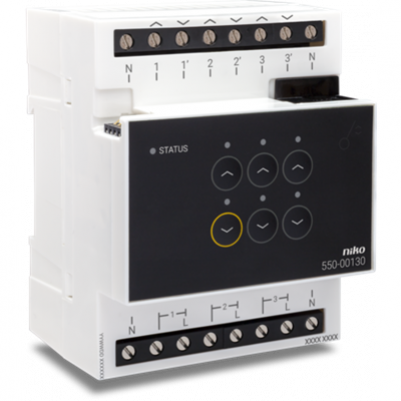

Wat doet de motormodule 550-00130?
De motormodule klikt op de DIN-rail in de verdeelkast, naast de automaten die daar al zitten, en is vier modules breed. Die DIN-rail is de metalen strip waarop alle onderdelen in de kast naast elkaar vastklikken, van de connected controller tot de laatste module. De motormodule stuurt maximaal drie toepassingen aan die door een motor worden bewogen: rolluiken, screens, uitvalschermen, gordijnrails en jaloezieën.
Elke motor krijgt twee richtingen
Voor elke motor zijn er twee schakelcontacten: één voor omhoog en één voor omlaag. De module zorgt ervoor dat die twee elkaar nooit in de weg zitten, ook niet wanneer er per ongeluk twee opdrachten tegelijk binnenkomen, bijvoorbeeld omdat iemand in de slaapkamer op omhoog drukt terwijl beneden de avondstand start.
De module wacht een halve seconde bij het omkeren
Gaat een rolluik van omhoog naar omlaag, dan wacht de module een halve seconde voordat de andere richting inschakelt. Dat lijkt een detail, maar het voorkomt dat de motor onder belasting abrupt omkeert en daar na verloop van tijd schade van oploopt.
Per schakelcontact geldt 6 ampère
Door elk schakelcontact mag 230 volt bij 6 ampère lopen. Voor een rolluikmotor in een woning is dat ruim voldoende, want zo'n motor neemt doorgaans veel minder op. Gaat het om een grote zonwering of een poortmotor, kijk dan vooraf het opgenomen vermogen op het typeplaatje na.
Je legt meer vast dan alleen open en dicht
Omdat de aansturing in de software van Niko Home Control zit, stel je meer in dan open en dicht. Denk aan een tussenstand tegen de middagzon, alle rolluiken tegelijk omlaag als je gaat slapen, of screens die zakken zodra de zonsensor daarom vraagt. Zulke vaste combinaties heten scènes.
Hoeveel rolluiken kan ik per module aansluiten?
De vuistregel is drie toepassingen per motormodule, maar in een paar situaties ligt dat aantal lager. Loop daarom eerst de tabel hieronder door voordat je gaat rekenen hoeveel modules er in je verdeelkast komen.
| Jouw situatie | Wat dat betekent | Toelichting |
|---|---|---|
| Drie rolluiken op 230 volt | Eén motormodule | Dit is de meest voorkomende situatie. Drie toepassingen is het maximum per module. |
| Zes rolluiken op 230 volt | Twee motormodules | Reken steeds per drie. Bij acht rolluiken heb je dus drie modules nodig en houd je één aansluiting over. |
| Jaloezieën met een motor op 24 volt gelijkspanning | Minder dan drie per module | Zo'n jaloezie heeft twee omschakelcontacten nodig, waardoor er minder dan drie stuks op een module passen. |
| Een mengeling van 230 volt en 24 volt motoren | Aparte modules per spanning | Op één motormodule sluit je maar één spanning aan. Beide soorten motoren krijgen dus hun eigen module. |
| Motoren op verschillende fasen | Aparte modules per fase | Op een motormodule wordt maar één fase aangesloten, dus motoren op een andere fase gaan naar een eigen module. |
| Je wilt zonwering laten reageren op zon of wind | Motormodule plus een sensor | Een zon- of windsensor met een uitgang van 0-10 volt sluit je aan op een analoge sensormodule. Die vertaalt het signaal van de sensor naar iets waar de installatie op kan reageren. |
De genoemde waarden zijn richtwaarden; raadpleeg voor de definitieve gegevens altijd de handleiding van het product.
Kijk vooraf welke motor er in je rolluik zit. Of de motor op 230 volt of op 24 volt werkt, bepaalt hoeveel modules je nodig hebt en hoe de bekabeling loopt. Bij nieuwbouw kies je de motoren zelf en maak je die keuze bewust. Bij bestaande rolluiken is het een kwestie van nakijken. Weet je het niet zeker, stuur ons dan een foto van het typeplaatje van de motor, dan zoeken wij uit welke module erbij hoort.
Wat merk je in huis van automatische rolluiken?
Rolluiken automatiseren klinkt als luxe, maar in het dagelijks gebruik merk je er een aantal dingen echt van.
De warmte blijft buiten
Zonwering werkt het best wanneer die al omlaag is voordat de zon vol op het raam staat. Is het binnen eenmaal warm, dan ben je te laat. Met een zonsensor gebeurt het zakken vanzelf, ook op dagen dat je pas 's avonds thuiskomt.
Het huis oogt bewoond
Rolluiken die op wisselende tijden open en dicht gaan terwijl je weg bent, geven de indruk dat er iemand thuis is. Dat maakt een woning minder aantrekkelijk voor ongewenst bezoek dan rolluiken die een week lang dicht blijven.
Alle rolluiken gaan omhoog bij een brandmelding
Je kunt vastleggen dat alle rolluiken omhoog gaan zodra er een brandmelding is. Een gesloten rolluik voor een raam betekent bij brand namelijk een vluchtweg minder. Omdat de rolluiken en de melders in dezelfde installatie zitten, hoef je dit maar één keer in te stellen.
Je bedient alles vanaf één plek
Je stuurt alle rolluiken tegelijk aan vanaf één knop bij de voordeur of vanuit de app, in plaats van in elke kamer apart aan een koord te trekken. In de logeerkamer die maandenlang leegstaat, hoef je dan niet meer binnen te lopen om het rolluik te bedienen.
Specificaties van de motormodule 550-00130 voor rolluiksturing met Niko Home Control
| Kenmerk | Motormodule 550-00130 |
|---|---|
| Montage | DIN-rail, 4 modules breed |
| Aantal toepassingen | Maximaal 3 door een motor aangedreven toepassingen |
| Maximale belasting per schakelcontact | 230 volt, 6 ampère |
| Geschikt voor | Motoren op 230 volt wisselspanning en op 24 volt gelijkspanning |
| Omschakelvertraging | 0,5 seconde |
| Spanningen mengen | Niet toegestaan op dezelfde module |
| Aantal fasen | Eén fase per module |
| Beveiliging | Automaat van maximaal 16 ampère |
| Omgevingstemperatuur | 0 tot 45 graden |
De genoemde waarden zijn richtwaarden; raadpleeg voor de definitieve gegevens altijd de handleiding van het product.
Loop- en openingstijden worden ingesteld tijdens het programmeren van Niko Home Control. De installatie weet dan hoe lang een rolluik over een volledige slag doet en waar de tussenstanden liggen. Dat gebeurt bij de oplevering, en wij kunnen die programmering voor je verzorgen. Wil je de motormodule kopen, houd er dan rekening mee dat dit instelwerk erbij hoort.
Verwante categorieën
Een installatie met busbekabeling stel je samen uit losse onderdelen. Hieronder staan de categorieën die het dichtst bij deze pagina liggen, zodat je van het een naar het ander kunt kijken zonder terug te gaan naar het overzicht.
- Licht dimmen Dimmodules voor dimbare verlichting, plus de stuurmodules voor 0-10 V en 1-10 V.
- Licht schakelen Schakelmodules voor niet-dimbare verlichting en voor andere belastingen.
- DALI-2 Voor armaturen met een DALI-ingang, tot 64 toestellen per kanaal.
Verder in dit assortiment: de verdeelkast, verwarming, koeling en ventilatie, energie meten, sensoren en melders, bedieningen aan de wand, schermen en interfaces. Het volledige overzicht staat op de pagina producten voor busbekabeling. Twijfel je nog tussen bedraad en draadloos, kijk dan bij producten voor traditionele bekabeling of op de hoofdpagina Niko Home Control.
Waarom Niko Home Control bij ons kopen?
- Wij stellen je lijst samen Stuur ons je plattegrond met de gewenste functies per ruimte, dan zetten wij op papier welke modules en bedieningen je nodig hebt.
- Officieel Niko Home Control dealer Met een showroom in Capelle aan den IJssel, zodat je de bedieningen en schermen in het echt kunt zien voordat je een hele woning bestelt.
- Ook de programmering De onderdelen zijn één ding, het instellen is het andere. Wij kunnen je installatie programmeren zodat elke knop doet wat jij wilt.
- Eerlijk advies Wij verkopen ook KNX, Gira One en Busch-free@home. Past een ander systeem beter bij jouw project, dan zeggen we dat gewoon.
Veelgestelde vragen over rolluiksturing met Niko Home Control
Wat kan ik allemaal op een motormodule aansluiten?
Alles wat door een motor op en neer of open en dicht wordt bewogen: rolluiken, screens, uitvalschermen, gordijnrails en jaloezieën. De motormodule 550-00130 stuurt maximaal drie van zulke toepassingen aan.
Hoeveel rolluiken passen er op één module?
Drie, als het motoren op 230 volt zijn. Heb je zes rolluiken, dan reken je op twee modules. Bij jaloezieën met een motor op 24 volt gelijkspanning ligt het aantal lager, omdat zo'n jaloezie twee omschakelcontacten vraagt.
Waarom kan ik een rolluik niet gewoon op een schakelmodule zetten?
Omdat een motor twee richtingen heeft die elkaar nooit tegelijk mogen krijgen. De motormodule stuurt per toepassing twee contacten aan en houdt een pauze van een halve seconde aan bij het omkeren van de richting. Een gewone schakelmodule kent dat onderscheid niet.
Mag ik een rolluik op een dimmodule aansluiten?
Nee. De dimmodule is niet bedoeld om motoren te regelen. Een dimmer is gemaakt voor lampen, en een rolluikmotor hoort op de motormodule.
Hoeveel stroom mag er per motor doorheen?
Per schakelcontact geldt 230 volt bij 6 ampère. Voor een rolluikmotor in een woning is dat ruim; die trekken doorgaans veel minder. Bij een grote zonwering of een poortmotor is het verstandig het opgenomen vermogen van de motor even na te kijken.
Kan ik 230 volt en 24 volt motoren door elkaar gebruiken?
Op één module niet: op een motormodule sluit je maar één spanning aan. Heb je allebei de soorten motoren, dan komen er twee modules. Hetzelfde geldt als je motoren over verschillende fasen wilt verdelen, want per module wordt maar één fase aangesloten.
Hoe weet mijn installatie hoe ver een rolluik moet zakken?
Dat wordt in de programmering vastgelegd, samen met de loop- en openingstijden. Zo weet de installatie hoe lang een rolluik over een volledige slag doet en waar de tussenstanden liggen. Dat gebeurt bij de oplevering, en wij kunnen die programmering voor je verzorgen.
Kan mijn zonwering vanzelf reageren op de zon?
Ja, met een zonsensor. Zo'n sensor met een uitgang van 0-10 volt sluit je aan op een analoge sensormodule. Daarna leg je in de programmering vast bij welke waarde de screens zakken en wanneer ze weer omhoog gaan.
Gaan mijn rolluiken omhoog als er brand is?
Dat kun je vastleggen in de programmering. Een rolluik voor een raam is bij brand een gesloten vluchtweg. Bespreek dit bij de programmering, dan wordt het meegenomen in de alarmafhandeling.
Werken mijn rolluiken nog als de installatie uitvalt?
De bediening loopt via de installatie, dus bij een stroomstoring bewegen ze niet. Zodra de spanning terug is, doen ze het weer. Wil je in alle gevallen kunnen bedienen, bespreek dat dan vooraf; er zijn rolluiken met een noodbediening.
Hoeveel ruimte kost de motormodule in de verdeelkast?
Vier eenheden breed op de DIN-rail. Reken die ruimte mee bij het indelen van de kast, samen met de connected controller en de andere modules. Per DIN-rail mogen maximaal 12 Niko Home Control modules aan elkaar gekoppeld worden.
Kan ik rolluiksturing ook in een bestaande woning doen?
Bij busbekabeling is er een buskabel naar de bedieningen nodig en een leiding van elke motor naar de verdeelkast. In een bestaande woning is dat vaak ingrijpend. Kijk in dat geval eerst naar de Niko Home Control producten voor traditionele bekabeling, of leg je situatie aan ons voor.
