Niko Home Control producten voor busbekabeling Licht schakelen
Met de Niko Home Control schakelmodules schakel je verlichting, stopcontacten en andere elektrische verbruikers centraal vanuit de verdeelkast. De modules worden op de DIN-rail gemonteerd en vormen onderdeel van een Niko Home Control installatie met busbekabeling. Via de aangesloten bedieningselementen, de Niko Home app of automatische scenario's schakel je eenvoudig één of meerdere groepen in en uit.
Binnen deze categorie vind je 3-voudige en 6-voudige schakelmodules voor Niko Home Control. Elke uitgang schakelt een afzonderlijke kring, zoals een lichtgroep, wandcontactdoos of een andere geschikte elektrische belasting. De modules zijn voorzien van handbediening, zodat iedere uitgang ook rechtstreeks op de module kan worden geschakeld. Alle schakelmodules werken uitsluitend in combinatie met een Niko Home Control installatie met busbekabeling en worden aangestuurd door de Connected Controller.
Licht schakelen met Niko Home Control doe je met een schakelmodule
Licht schakelen met Niko Home Control en busbekabeling gebeurt met een schakelmodule in de verdeelkast: de eenvoudigste module van het systeem en tegelijk de module die je het vaakst nodig hebt. Hij doet maar één ding, namelijk een groep lampen of apparaten aan en uit zetten. Zo'n groep noemen we een kring. Denk aan verlichting die niet gedimd hoeft te worden, de lamp bij de voordeur, de pomp van de vijver of een groep stopcontacten die mee moet met de knop waarmee je alles in huis uitschakelt.
Het schakelen gebeurt in de verdeelkast en niet in de schakelaar aan de muur. Daardoor verander je later nog welke knop welke kring bedient, zonder dat er een kabel verlegd hoeft te worden. Elke kring komt apart in de kast uit, dus je combineert kringen ook: alle buitenverlichting in één keer uit als je gaat slapen, of alle lampen beneden aan zodra je thuiskomt.
Hieronder lees je welke van de twee schakelmodules bij jouw situatie past, hoeveel er per contact op aangesloten mag worden, waarom het type lamp daarbij uitmaakt en wat je verder over deze modules moet weten.
- Drie of zes kringen per module
- 16 ampère per contact
- Bistabiele relais
Wat is het verschil tussen de 550-00103 en de 550-00106?
Er is een drievoudige en een zesvoudige schakelmodule. Het verschil zit niet alleen in het aantal contacten, maar ook in de manier waarop die contacten gegroepeerd zijn en in de hoeveelheid stroom die er in totaal doorheen mag.

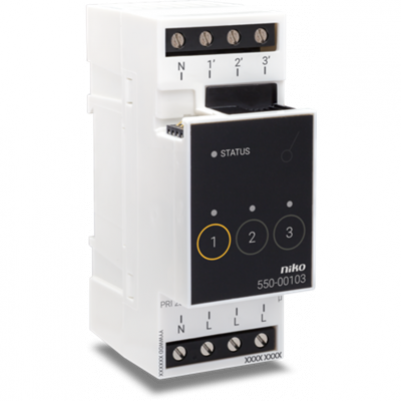

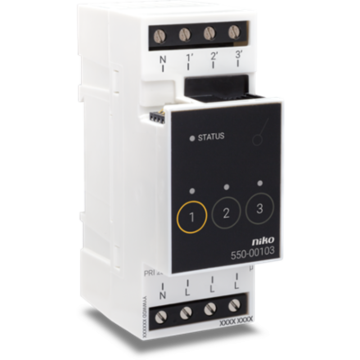

Drievoudige schakelmodule 550-00103
Deze module is twee modules breed op de DIN-rail, de metalen strip waarop alles in de verdeelkast naast elkaar klikt, en schakelt drie kringen los van elkaar. Over de module als geheel mag maximaal 40 ampère lopen. Kies deze module als je een paar zwaardere kringen apart wilt houden, bijvoorbeeld een groep stopcontacten of een boiler.
- 3 kringen
- Totaal 40 ampère

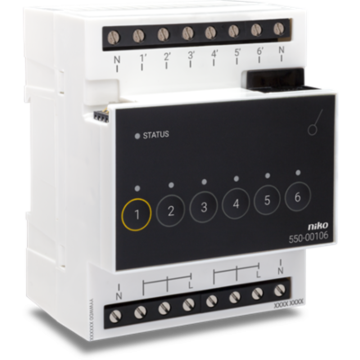

Zesvoudige schakelmodule 550-00106
Deze module is vier modules breed en heeft zes contacten, verdeeld over twee groepen van drie. Over de module als geheel mag maximaal 32 ampère lopen. Zo houd je ruimte over in de verdeelkast, wat prettig is als je veel lichtkringen hebt die elk weinig stroom vragen, bijvoorbeeld de verlichting van een hele verdieping.
- 6 kringen
- Totaal 32 ampère
Zes contacten betekent niet zes keer 16 ampère. Per contact mag 16 ampère, maar voor de module als geheel geldt een lager maximum. Bij de zesvoudige module is dat 32 ampère over alle contacten samen. Zes zware kringen op één zesvoudige module kan dus niet, zes gewone lichtkringen wel. Daar is deze module ook voor bedoeld.
Welke schakelmodule van Niko Home Control heb ik nodig?
| Jouw situatie | Wat je kiest | Toelichting |
|---|---|---|
| Veel lichtkringen die elk weinig vermogen trekken | Zesvoudige module 550-00106 | Zes kringen op de ruimte van vier modules. Let wel op het maximum van 32 ampère over de hele module. |
| Een paar zwaardere kringen, zoals stopcontactgroepen | Drievoudige module 550-00103 | Drie kringen, met een hoger maximum van 40 ampère over de hele module. |
| De verlichting moet gedimd kunnen worden | Dimmodule | Een schakelmodule kent alleen aan en uit. Voor dimmen heb je een dimmodule nodig. |
| Een rolluik, screen of gordijn | Motormodule | Een motor hoort niet op een schakelmodule, maar op een module die zowel omhoog als omlaag kan sturen. |
| Vloerverwarming per ruimte regelen | Verwarmings- of koelingsmodule | Deze module werkt samen met een thermostaat per ruimte en houdt de temperatuur op peil. |
| Meerdere fasen in de verdeelkast | Een module per fase | Op één schakelmodule sluit je maar één fase aan. Houd daar rekening mee bij het verdelen van je kringen. |
De genoemde waarden zijn richtwaarden; raadpleeg voor de definitieve gegevens altijd de handleiding van het product.
Waarom maakt het type lamp uit bij het schakelen?
Op papier mag er 16 ampère op een schakelcontact staan, maar in de praktijk hangt het maximum af van wat je erop aansluit. Een gloeilamp vraagt een gelijkmatige stroom. Een rij ledarmaturen of een tl-installatie trekt op het moment van inschakelen een korte piek die veel hoger ligt dan de stroom die er daarna doorheen loopt. Zo'n piek belast het contact zwaar en zorgt ervoor dat het minder lang meegaat. Daarom geldt per type lamp een eigen maximum.
| Type belasting | Maximaal per contact | Waar je dit tegenkomt |
|---|---|---|
| Gloeilamp en halogeen op 230 volt | 16 ampère | Oudere verlichting en sfeerlampen met een gloeidraad. |
| Laagspanningshalogeen met gewikkelde of elektronische transformator | 10 ampère | Inbouwspots van voor de komst van led. |
| Tl-verlichting, niet of in serie gecompenseerd | 10 ampère | Verlichting in een werkplaats, garage of berging. |
| Tl-verlichting, parallel gecompenseerd | 6 ampère | Oudere tl-armaturen met een condensator erin. |
| Spaarlamp, ledverlichting en elektronische voorschakelapparatuur | 3 ampère | Vrijwel alle moderne verlichting. |
De genoemde waarden zijn richtwaarden; raadpleeg voor de definitieve gegevens altijd de handleiding van het product.
Let vooral op de onderste regel van de tabel. Voor moderne ledverlichting geldt een maximum van 3 ampère per contact. Dat is flink lager dan de 16 ampère die er in theorie op mag, en daar is een reden voor: de elektronische driver in een ledlamp vraagt bij het inschakelen kort veel meer stroom dan daarna. In een woonhuis loop je zelden tegen die grens aan, want 3 ampère komt nog altijd overeen met honderden watts aan ledverlichting. In een bedrijfspand met tientallen armaturen op één kring is dit wel de waarde waar je het ontwerp op afstemt.
Waar moet je verder op letten bij een schakelmodule?
De relais houden hun stand vast
De schakelcontacten zijn bistabiel. Dat betekent dat ze in hun stand blijven staan zonder dat daar stroom voor nodig is; ze gebruiken alleen even stroom op het moment dat ze omschakelen. Dat scheelt energie en het scheelt warmte in de verdeelkast, wat prettig is als de kast vol modules zit.
De automaat mag niet zwaarder zijn dan het contact
Beveilig de kringen op een schakelmodule met een automaat van maximaal 16 ampère. Dat is de bovengrens van het schakelcontact, en een zwaardere automaat zou de kring pas afschakelen als het relais al te veel te verduren heeft gehad.
Elke module krijgt één fase
Op een schakelmodule sluit je maar één fase aan. Heb je een driefaseaansluiting en wil je kringen over verschillende fasen verdelen, dan heb je voor elke fase een eigen module nodig. Je installateur houdt daar rekening mee bij het indelen van de verdeelkast.
Je schakelt er meer mee dan alleen verlichting
Voor een schakelcontact maakt het niet uit of er een lamp aan hangt of iets anders. Een groep stopcontacten die mee moet met de knop waarmee je alles uitzet, een pomp, een handdoekradiator of een elektrische poort: het kan allemaal, zolang je onder de maximale stroom van het contact blijft. In een logeerkamer die leegstaat, schakel je zo ook de stopcontacten uit.
Specificaties van de schakelmodules 550-00103 en 550-00106
| Kenmerk | Drievoudige module 550-00103 | Zesvoudige module 550-00106 |
|---|---|---|
| Montage | DIN-rail, 2 modules breed | DIN-rail, 4 modules breed |
| Aantal schakelcontacten | 3 | 6, verdeeld over 2 groepen van 3 |
| Maximaal per contact | 230 volt, 16 ampère | 230 volt, 16 ampère |
| Maximaal over de hele module | 230 volt, 40 ampère | 230 volt, 32 ampère |
| Soort relais | Bistabiel, houdt zijn stand zonder stroom | Bistabiel, houdt zijn stand zonder stroom |
| Aantal fasen | Eén fase per module | Eén fase per module |
| Beveiliging | Automaat van maximaal 16 ampère | Automaat van maximaal 16 ampère |
| Omgevingstemperatuur | 0 tot 45 graden | 0 tot 45 graden |
De genoemde waarden zijn richtwaarden; raadpleeg voor de definitieve gegevens altijd de handleiding van het product.
Verwante categorieën
Een installatie met busbekabeling stel je samen uit losse onderdelen. Hieronder staan de categorieën die het dichtst bij deze pagina liggen, zodat je van het een naar het ander kunt kijken zonder terug te gaan naar het overzicht.
- Licht dimmen Dimmodules voor dimbare verlichting, plus de stuurmodules voor 0-10 V en 1-10 V.
- DALI-2 Voor armaturen met een DALI-ingang, tot 64 toestellen per kanaal.
- Rolluiksturing De motormodule voor rolluiken, screens, gordijnen en jaloezieën.
Verder in dit assortiment: de verdeelkast, verwarming, koeling en ventilatie, energie meten, sensoren en melders, bedieningen aan de wand, schermen en interfaces. Het volledige overzicht staat op de pagina producten voor busbekabeling. Twijfel je nog tussen bedraad en draadloos, kijk dan bij producten voor traditionele bekabeling of op de hoofdpagina Niko Home Control.
Waarom Niko Home Control bij ons kopen?
- Wij stellen je lijst samen Stuur ons je plattegrond met de gewenste functies per ruimte, dan zetten wij op papier welke modules en bedieningen je nodig hebt.
- Officieel Niko Home Control dealer Met een showroom in Capelle aan den IJssel, zodat je de bedieningen en schermen in het echt kunt zien voordat je een hele woning bestelt.
- Ook de programmering De onderdelen zijn één ding, het instellen is het andere. Wij kunnen je installatie programmeren zodat elke knop doet wat jij wilt.
- Eerlijk advies Wij verkopen ook KNX, Gira One en Busch-free@home. Past een ander systeem beter bij jouw project, dan zeggen we dat gewoon.
Veelgestelde vragen over licht schakelen met Niko Home Control
Wat doet een schakelmodule?
Hij zet een kring aan of uit vanuit de verdeelkast. De knop aan de wand geeft alleen een signaal door over de busbekabeling; het contact dat de spanning maakt of verbreekt zit op de module. Daardoor verander je later nog welke knop welke kring bedient zonder een draad te verleggen.
Wat is het verschil tussen de 550-00103 en de 550-00106?
De drievoudige module heeft drie kringen en is twee modules breed; over de hele module mag 40 ampère lopen. De zesvoudige heeft zes contacten in twee groepen van drie, is vier modules breed en komt op een totaal van 32 ampère. De drievoudige biedt dus meer ruimte per kring, de zesvoudige neemt minder plaats in de verdeelkast in.
Mag er op elk contact 16 ampère?
Per contact wel, maar het totaal over de module ligt lager. Bij de zesvoudige module is dat 32 ampère over alle contacten samen. Zes zware kringen op één zesvoudige module gaat dus niet; zes gewone lichtkringen wel.
Waarom mag er bij ledverlichting maar 3 ampère op?
Door de piek bij het inschakelen. Elektronische drivers trekken op het moment van aanschakelen kort veel meer stroom dan daarna, en dat is wat een relaiscontact na verloop van tijd aantast. Voor spaarlampen, ledverlichting en elektronische voorschakelapparatuur geldt daarom 3 ampère per contact. In een woonhuis kom je daar zelden aan, want dat is nog altijd honderden watts.
Wat mag er dan wel 16 ampère trekken?
Gloeilampen en halogeen op 230 volt. Laagspanningshalogeen met een transformator gaat tot 10 ampère, net als tl-verlichting die niet of in serie gecompenseerd is. Tl-verlichting die parallel gecompenseerd is, gaat tot 6 ampère.
Kan ik ook stopcontacten schakelen?
Ja. Een schakelcontact merkt niet of er een lamp of iets anders aan hangt. Een groep stopcontacten die mee moet in de alles-uitknop, een pomp, een handdoekradiator of een elektrische poort kan allemaal, zolang je binnen de stroom van het contact blijft.
Wat zijn bistabiele relais en waarom is dat prettig?
Relais die hun stand vasthouden zonder dat er stroom voor nodig is. Ze verbruiken alleen iets op het moment dat ze omschakelen. Dat scheelt stroom en het scheelt warmte in de verdeelkast, en in een kast vol modules is dat geen kleinigheid.
Wat gebeurt er bij een stroomstoring?
Zodra de spanning terug is, komt de installatie weer op met de programmering die in de connected controller staat. Wat de kringen tijdens en direct na een storing doen, hangt af van hoe de installatie is ingesteld. Laat dat bij de programmering bespreken als het voor jou belangrijk is, bijvoorbeeld bij een vriezer of een aquarium.
Mag ik kringen van verschillende fasen op één module zetten?
Nee. Op elke schakelmodule sluit je maar één fase aan. Heb je een driefaseaansluiting en wil je kringen verdelen, dan krijgt elke fase zijn eigen module.
Welke automaat hoort bij een schakelmodule?
Een automaat van maximaal 16 ampère op de kringen van de module. Dat is de bovengrens van het schakelcontact; de automaat mag dus nooit zwaarder zijn dan wat het relais aankan, anders schakelt hij pas af als het contact al beschadigd is.
Kan ik met een schakelmodule ook dimmen?
Nee. Een schakelmodule kent alleen aan en uit. Wil je licht kunnen dimmen, dan heb je een dimmodule nodig. Bepaal vooraf per lichtpunt of je het ooit gaat dimmen, want dat bepaalt op welke module de kring uitkomt.
Hoeveel schakelmodules heb ik nodig?
Dat volgt uit het aantal kringen dat je apart wilt kunnen bedienen. Tel per ruimte de lichtpunten die los moeten kunnen, plus de stopcontactgroepen en de buitenverlichting. Stuur ons je plattegrond, dan tellen wij mee en houden we meteen rekening met de totalen per module.
Kan ik later een kring toevoegen?
Zolang er een vrij contact is en er een leiding naar dat punt loopt, kan dat. Zit de module vol, dan komt er een module bij. Houd bij het inrichten van de verdeelkast daarom een paar modules ruimte over; per DIN-rail mogen er maximaal 12 aan elkaar.
