Niko Home Control producten voor busbekabeling Controller

De Niko Home Control Connected Controller vormt het centrale hart van iedere Niko Home Control installatie met busbekabeling. De controller stuurt de volledige logica van het systeem aan, voedt de bus, kastmodules en bedieningen en zorgt voor de communicatie met IP-producten zoals touchscreens, videobuitenposten en de Niko Digital black. Daarnaast verbindt de Connected Controller de installatie met het thuisnetwerk, zodat je jouw woning ook via de Niko Home app kunt bedienen.

Binnen deze categorie vind je de Niko Home Control Connected Controller en de Niko Draadloze Brug. Per installatie met busbekabeling is altijd één Connected Controller vereist. Afhankelijk van de grootte van de installatie kan de ingebouwde busvoeding worden uitgebreid met één of meerdere extra voedingen. Wil je Zigbee®-producten voor traditionele bekabeling toevoegen aan een installatie met busbekabeling, dan gebruik je hiervoor de Niko Draadloze Brug. Zo combineer je een bedrade Niko Home Control installatie eenvoudig met ondersteunde draadloze componenten.



Niko Home Control busbekabeling

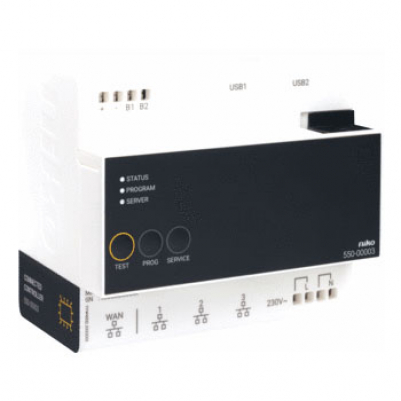

De connected controller is het brein van je Niko Home Control installatie

De connected controller van Niko Home Control is de module in de verdeelkast die je hele installatie met busbekabeling aanstuurt. In de schakelaars aan de wand zit dus geen intelligentie: die zit in deze ene module op de DIN-rail. Hij weet welke knop bij welke lamp hoort, voert je scènes uit, zet de busbekabeling onder spanning en is de plek waar je netwerkkabel binnenkomt.

Overslaan kun je hem niet. Elke installatie met busbekabeling heeft er precies één. Zonder connected controller wisselen de modules in de verdeelkast geen gegevens uit, blijft de app leeg en gebeurt er niets als je op een knop drukt.

Hieronder lees je wat de connected controller doet, hoeveel modules en bedieningen hij kan voeden, welke aansluitingen erop zitten en wanneer je er een extra voeding bij nodig hebt. Dat is precies wat je wilt weten voordat je de onderdelen voor je verdeelkast koopt.

  • Eén per installatie
  • 6 modules breed op de DIN-rail
  • Netwerkaansluiting ingebouwd

Wat doet de connected controller van Niko Home Control?

De connected controller doet vier dingen tegelijk. Daarom staat hij zo centraal in je installatie en merk je hem in huis bij vrijwel elke handeling.

  • Hij bepaalt wat er gebeurt als je op een knop drukt

    Een drukknop aan de wand geeft via de buskabel alleen door dat er iemand op gedrukt heeft. Wat daarna volgt, ligt vast in de connected controller. Wil je dat de knop in de hal voortaan de hele benedenverdieping uitzet in plaats van alleen het ganglicht, dan wordt dat in de programmering aangepast. Er hoeft geen draad verlegd te worden en er gaat geen wand open.

  • Hij zet spanning op de busbekabeling

    De connected controller zet 26 volt op de tweeaderige buskabel. Op die spanning werken alle bedieningen en modules. Het gaat om een veilige lage spanning en niet om 230 volt, en juist daarom loopt er een dunne kabel naar je schakelaars in plaats van zware bedrading.

  • Hij verbindt je installatie met je netwerk

    Aan de voorkant zit een netwerkaansluiting voor je router en zitten drie aansluitingen voor de toestellen die aan het netwerk hangen, zoals een touchscreen of een videobuitenpost. Via die verbinding werken ook de app en de spraakbediening. Zo bedien je het licht, de rolluiken en de verwarming vanaf één plek, ook als je op het werk zit en je wilt weten of de garagelamp nog brandt.

  • Hij onthoudt je instellingen

    Je programmering staat opgeslagen in de connected controller zelf. Valt de stroom uit, dan werkt je installatie na het inschakelen weer precies zoals je hem had ingesteld. Om in huis te bedienen heb je bovendien geen internet nodig. Ligt de verbinding er een avond uit, dan doen de schakelaars gewoon hun werk; internet is alleen nodig als je van buitenshuis wilt bedienen.

Hoeveel modules en bedieningen kan één connected controller voeden?

In de connected controller zit een voeding ingebouwd, en die voeding bepaalt hoe ver je komt zonder extra onderdelen. Ze volstaat voor maximaal 24 kastmodules en 70 bedieningen, waarvan er 20 een indicatieled mogen hebben.

Die aantallen zeggen pas iets als duidelijk is wat ermee bedoeld wordt. Kastmodules zijn de modules op de DIN-rail: elke schakelmodule, dimmodule, motormodule en sensormodule telt als één module mee. Bedieningen zijn de drukknoppen, dimbedieningen en thermostaten aan de wand. Een indicatieled is het lampje in een drukknop waarmee je die knop 's nachts terugvindt op de overloop. Zulke lampjes verbruiken stroom, en daarom tellen ze apart mee.

Situatie Wat je nodig hebt Waarom
Een appartement of rijwoning, ruim binnen 24 modules en 70 bedieningen Alleen de connected controller De ingebouwde voeding volstaat. Je hebt geen losse voedingsmodule nodig.
Een grote woning die over die aantallen heen gaat Connected controller plus een extra voeding Per installatie mogen er maximaal twee voedingsmodules bij.
De modules passen niet op één DIN-rail Een railkoppeling per extra rij Per DIN-rail mogen maximaal 12 modules aan elkaar gekoppeld worden. De volgende rij begint links met een railkoppeling.
Een tweede verdeelkast, bijvoorbeeld op zolder of in een bijgebouw Railkoppeling in beide kasten, of een eigen voeding in de tweede kast Tussen twee railkoppelingen mag hooguit 20 meter kabel zitten. Is de afstand groter, dan krijgt de tweede kast een eigen voeding.
Je wilt draadloze Niko producten meenemen in je bedrade installatie De draadloze brug 550-00640 Die steek je in de USB-poort van de connected controller. Er kan er maar één per controller aangesloten worden.
Je hebt losse Easywave zenders van Niko liggen De USB RF-interface 410-00099 of de RF-interface 550-00610 voor de DIN-rail Easywave werkt met een andere radiotechniek en gaat daarom niet via de draadloze brug.

De genoemde waarden zijn richtwaarden; raadpleeg voor de definitieve gegevens altijd de handleiding van het product.

Hoeveel is dat in de praktijk? In een gemiddelde eengezinswoning met slimme verlichting, rolluiken en verwarming kom je zelden aan 24 kastmodules. Die grens speelt vooral bij een grote woning, bij een huis met veel losse lichtpunten of bij een pand met meerdere woonlagen. Stuur ons je plattegrond, dan tellen wij het na voordat je bestelt.

Welke aansluitingen zitten er op de connected controller?

De connected controller heeft twee soorten aansluitingen. Aan de onderkant sluit je de bekabeling van je installatie aan, aan de voorkant zitten de netwerkpoorten.

Aansluiting Waarvoor Waar je op let
230 volt voeding De netspanning waarop de controller draait. Beveiligen met een automaat van maximaal 6 ampère.
Busklemmen De tweeaderige buskabel naar de bedieningen in huis. Houd deze kabel gescheiden van de 230 volt bedrading in de verdeelkast.
Eén netwerkpoort voor je router De verbinding met je thuisnetwerk en met internet. Er moet dus een netwerkkabel van je meterkast naar je router lopen.
Drie netwerkpoorten voor je installatie De toestellen die over netwerkkabel werken, zoals het touchscreen en de videobuitenpost. Die kabels lopen naar de controller toe en niet naar je router.
USB-poort Voor de draadloze brug, waarmee je draadloze Niko producten meeneemt. Er kan er maar één aangesloten worden. De brug zit aan een kabel en hoeft dus niet direct naast de controller te hangen.

De genoemde waarden zijn richtwaarden; raadpleeg voor de definitieve gegevens altijd de handleiding van het product.

Houd bij de aanleg rekening met de netwerkkabel. Van de meterkast naar de router loopt een gewone netwerkkabel. Zo'n kabel leg je achteraf maar lastig alsnog aan, zeker als de meterkast beneden zit en de router boven. Laat hem daarom meeleggen zolang de wanden nog open zijn, ook als je nu nog niet zeker weet of je de app gaat gebruiken.

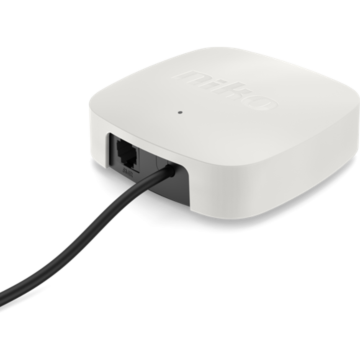

Wat doet de draadloze brug in een bedrade installatie?

Niet elke woning laat zich helemaal bekabelen. In een aanbouw, een tuinhuis of een kamer die pas later aan de beurt is, ligt vaak geen buskabel. Voor die situaties is de draadloze brug bedoeld.

Het is een klein kastje aan een USB-kabel dat je in de connected controller steekt. Extra bekabeling of een aparte voeding is niet nodig. Daarmee neem je alle Niko Home Control producten voor traditionele bekabeling op in je installatie met busbekabeling en bedien je ze mee. Denk aan de geconnecteerde schakelaars, het schakelbare stopcontact, de slimme stekker en de draadloze schakelaars op batterij. Het licht in het tuinhuis loopt dan gewoon mee in de scène waarmee je de tuin uitschakelt.

  • Zigbee 3.0 op 2,4 GHz
  • Maximaal één brug per controller
  • Geen extra voeding nodig

Let op het verschil tussen de twee radiotechnieken. De draadloze brug werkt met Zigbee-toestellen. Heb je oudere draadloze bedieningen van Niko die met Easywave werken, dan kun je die niet via de brug aansluiten. Daarvoor bestaat de USB RF-interface met artikelnummer 410-00099, of de RF-interface 550-00610 voor op de DIN-rail. Weet je niet welke je hebt, stuur ons dan een foto van de achterkant met het typenummer.

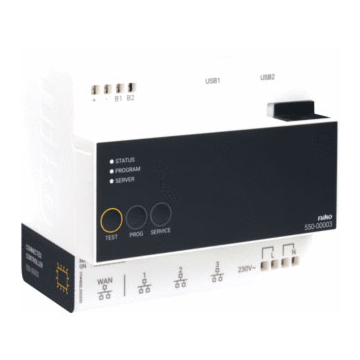

Specificaties van de connected controller 550-00003

Kenmerk Connected controller 550-00003 Draadloze brug 550-00640
Montage DIN-rail, 6 modules breed Los kastje aan een USB-kabel van 3 meter
Voeding 230 volt wisselspanning, 50 Hz 5 volt uit de USB-poort van de controller
Uitgang naar de bus 26 volt gelijkspanning, 400 milliampère Niet van toepassing
Netwerk 1 poort naar je router, 3 poorten voor het Niko Home Control netwerk Zigbee 3.0 op 2,4 GHz
Wat de ingebouwde voeding aankan 24 kastmodules en 70 bedieningen, waarvan 20 met indicatieled Niet van toepassing
Beveiliging Automaat van maximaal 6 ampère Niet van toepassing
Aantal per installatie Precies één Maximaal één per connected controller
Omgevingstemperatuur 0 tot 45 graden 0 tot 45 graden

De genoemde waarden zijn richtwaarden; raadpleeg voor de definitieve gegevens altijd de handleiding van het product.

Waar let je op bij het inrichten van de verdeelkast?

  • Houd de juiste volgorde aan in de verdeelkast

    Niko schrijft voor dat je de connected controller als eerste plaatst en daarna van links naar rechts verder werkt. Elke DIN-rail begint links met een connected controller, een voeding of een railkoppeling. Alleen dan weten de modules onderling welke plaats ze innemen.

  • Houd dimmodules op afstand van de controller

    Zet dimmodules niet direct naast, boven of onder de connected controller. Dimmen geeft warmte af, en die warmte belast de modules die ernaast staan. Wordt het in de verdeelkast warmer dan 35 graden, zorg dan voor ventilatie bovenin de kast.

  • Houd de kabels uit elkaar

    De buskabel en de netwerkkabels voeren een veilige lage spanning. Houd ze in de verdeelkast gescheiden van de 230 volt bedrading. Dat is veiliger en het voorkomt storing op het bussignaal, waardoor een bediening bijvoorbeeld traag gaat reageren.

  • Reken op groei

    Een verdeelkast die vandaag precies vol zit, levert problemen op zodra je later iets wilt uitbreiden. Denk aan de logeerkamer die je nu leeg laat, of aan de oprit waar je over twee jaar verlichting wilt die aangaat als de auto aankomt. Houd daarom ruimte over voor een paar modules, of bepaal nu alvast waar de tweede rij komt. Een rij erbij zetten met een railkoppeling kost achteraf veel minder werk dan een nieuwe verdeelkast plaatsen.

Verwante categorieën

Een installatie met busbekabeling stel je samen uit losse onderdelen. Hieronder staan de categorieën die het dichtst bij deze pagina liggen, zodat je van het een naar het ander kunt kijken zonder terug te gaan naar het overzicht.

Verder in dit assortiment: verlichting en zonwering, verwarming, koeling en ventilatie, energie meten, sensoren en melders, bedieningen aan de wand, schermen en interfaces. Het volledige overzicht staat op de pagina producten voor busbekabeling. Twijfel je nog tussen bedraad en draadloos, kijk dan bij producten voor traditionele bekabeling of op de hoofdpagina Niko Home Control.

Waarom Niko Home Control bij ons kopen?

  • Wij stellen je lijst samen Stuur ons je plattegrond met de gewenste functies per ruimte, dan zetten wij op papier welke modules en bedieningen je nodig hebt.
  • Officieel Niko Home Control dealer Met een showroom in Capelle aan den IJssel, zodat je de bedieningen en schermen in het echt kunt zien voordat je een hele woning bestelt.
  • Ook de programmering De onderdelen zijn één ding, het instellen is het andere. Wij kunnen je installatie programmeren zodat elke knop doet wat jij wilt.
  • Eerlijk advies Wij verkopen ook KNX, Gira One en Busch-free@home. Past een ander systeem beter bij jouw project, dan zeggen we dat gewoon.

Veelgestelde vragen over de connected controller

Wat doet de connected controller precies?

Hij is het brein van een Niko Home Control installatie met busbekabeling. Hij bepaalt wat er gebeurt als je op een knop drukt, hij zet de buskabel onder een veilige lage spanning van 26 volt, hij bewaart je programmering en hij vormt de verbinding met je thuisnetwerk. De schakelaars aan de wand sturen alleen een signaal; het denkwerk gebeurt in de verdeelkast.

Heb ik er per se één nodig?

Ja, als je voor busbekabeling kiest. Elke installatie bestaat uit precies één connected controller. Zonder controller praten de modules in de verdeelkast niet met elkaar en blijft het licht uit als je op een knop drukt. Kies je voor de draadloze uitvoering op je bestaande bedrading, dan neemt de slimme hub die rol over.

Kan ik er twee plaatsen in een groot huis?

Nee, het is er precies één per installatie. Loop je tegen de grenzen van de ingebouwde voeding aan, dan los je dat op met een extra voedingsmodule en niet met een tweede controller. Per installatie mogen er maximaal twee voedingsmodules bij.

Hoeveel modules en schakelaars kan hij aan?

De voeding die in de controller zit, volstaat voor maximaal 24 kastmodules en 70 bedieningen, waarvan er 20 een indicatieled mogen hebben. Kastmodules zijn de modules op de DIN-rail, bedieningen zijn de drukknoppen en thermostaten aan de wand. Ga je daaroverheen, dan komt er een voedingsmodule bij.

Moet er een netwerkkabel naar de controller?

Voor de app en de spraakbediening wel. Er zit één netwerkpoort op voor de verbinding met je router. Zorg dat er een netwerkkabel van je meterkast naar je router kan lopen, en laat die meeleggen zolang de wanden nog open zijn. Achteraf is dat het soort kabel dat hakwerk oplevert.

Waar zijn die drie andere netwerkpoorten voor?

Voor de toestellen van je installatie die over netwerkkabel werken, zoals een touchscreen of een videobuitenpost. Die kabels lopen dus naar de controller in de meterkast, niet naar je router. Heb je meer dan drie van zulke toestellen, dan komt er een kleine switch bij.

Werkt mijn installatie zonder internet?

In huis wel. Het schakelen, het dimmen en je scènes gebeuren allemaal in de controller zelf, dus een storing bij je provider laat je niet in het donker staan. Internet heb je nodig om van buitenshuis te bedienen, voor spraakbediening en voor software-updates.

Wat gebeurt er als de stroom uitvalt?

Je programmering staat in de controller en gaat niet verloren. Zodra de spanning terug is, komt de installatie weer op zoals je hem had ingesteld. Wel is het verstandig de controller op een aparte groep te zetten met een automaat van maximaal 6 ampère, zodat een kortsluiting elders in huis je installatie niet meeneemt.

Wat is de draadloze brug en heb ik die nodig?

Een klein kastje dat je in de USB-poort van de controller steekt. Daarmee neem je de draadloze Niko Home Control producten voor traditionele bekabeling mee in je bedrade installatie, zonder extra bekabeling en zonder aparte voeding. Handig voor een aanbouw, een tuinhuis of een kamer waar geen buskabel ligt. Je hebt hem alleen nodig als je zulke draadloze producten wilt gebruiken. Er mag er één per controller.

Werken mijn Easywave zenders via die brug?

Nee. De draadloze brug werkt met Zigbee 3.0. Easywave is een andere radiotechniek van Niko en heeft een eigen interface: de USB RF-interface met artikelnummer 410-00099, of de RF-interface 550-00610 voor op de DIN-rail. Weet je niet wat je hebt liggen, stuur ons dan een foto van de achterkant met het typenummer.

Hoeveel ruimte heeft de controller in de kast nodig?

Zes modules breed op de DIN-rail. Reken daar de modules bij op die je verder gaat gebruiken, plus een beetje reserve. Per DIN-rail mogen maximaal 12 Niko Home Control modules aan elkaar gekoppeld worden en per installatie maximaal 20 rails, dus ruimte is zelden het probleem, maar plan het wel.

Mag ik een dimmodule naast de controller zetten?

Beter niet. Plaats geen dimmodules direct naast, boven of onder de connected controller. Dimmen produceert warmte, en die warmte belast juist de module waar je installatie op draait. Zet dimmodules bij voorkeur onderin de kast en zorg voor ventilatie bovenin als het in de kast warmer wordt dan 35 graden.

Kan ik later nog iets veranderen aan wat een knop doet?

Ja, en dat is precies de reden om voor busbekabeling te kiezen. Omdat de koppeling tussen knop en lamp in software zit, past een installateur dat aan in de programmering. Er hoeft geen draad verlegd te worden. Wij kunnen die programmering ook voor je verzorgen.

Kan ik de controller zelf aansluiten?

Het aansluiten van 230 volt in de verdeelkast is werk voor een erkend installateur. Het uitdenken en samenstellen kunnen wij voor je doen, en de programmering ook. Stuur ons je plattegrond met wat je in welke ruimte wilt kunnen, dan zetten wij de lijst op papier.
