KNX Voedingen
Een KNX voeding vormt de basis van iedere KNX-installatie en zorgt voor de voeding van alle KNX busdeelnemers op de TP-bus. Zonder een stabiele busvoeding kunnen sensoren, actoren, interfaces en andere KNX-componenten niet communiceren. Een KNX voeding levert zowel de benodigde spanning als de buscommunicatie op de KNX TP-lijn en is daarom een essentieel onderdeel van iedere nieuwe of bestaande KNX-installatie.
Binnen deze categorie vind je KNX voedingen, voedingsmodules en aanvullende smoorspoelen van gerenommeerde KNX-fabrikanten zoals Gira, Jung, ABB Busch-Jaeger, Schneider Electric, Hager en Theben. Afhankelijk van het model zijn uitvoeringen beschikbaar voor verschillende stroomsterktes, zoals 160 mA, 320 mA, 640 mA en hogere vermogens voor grotere KNX-projecten. Veel KNX voedingen beschikken over geïntegreerde lijnsmoorspoelen, diagnosefuncties, resetmogelijkheden en ledindicaties voor busstatus en belasting. Alle voedingen worden op de DIN-rail gemonteerd en zijn geschikt voor standaard KNX TP (Twisted Pair) installaties die worden geconfigureerd met ETS-software. Zo realiseer je een betrouwbare, stabiele en toekomstbestendige voeding voor jouw complete KNX Smart Home of gebouwbeheersysteem.
KNX voedingen: zonder dit apparaat doet je installatie niets
De KNX-bus is een kabel die twee dingen tegelijk doet: hij vervoert de berichten tussen je apparaten, én hij voedt ze. Die spanning komt niet uit het niets. Er staat één apparaat in je meterkast dat hem maakt en bewaakt, en dat is de busvoeding.
Zonder busvoeding gebeurt er niets. Al je tastsensoren, actoren en sensoren hangen keurig aan de kabel, maar ze praten niet. Het is het eenvoudigste apparaat van je hele installatie en tegelijk het enige waar echt niets zonder werkt.
De keuze gaat vooral over hoeveel milliampère je nodig hebt. Daarnaast zijn er hulpvoedingen: die leveren geen busspanning maar gewone gelijkspanning, voor schermen en andere apparaten die met de bus alleen niet toekunnen.
- Eén per buslijn
- Van 160 tot 1280 mA
- Smoorspoel ingebouwd
Welke maat heb je nodig?
Elk apparaat op de bus trekt een beetje stroom. Tel dat bij elkaar op en je weet welke voeding je nodig hebt. De vuistregel die installateurs hanteren: reken ongeveer 10 milliampère per busapparaat, en houd daarna nog ruimte over.
| Maat | Waarvoor dit meestal genoeg is | Waar je op let |
|---|---|---|
| 160 mA | Een appartement of een kleine installatie, in de orde van vijftien busapparaten | De kleinste maat. Wordt vaak te krap gekozen omdat een installatie na oplevering nog groeit |
| 320 mA | De meest gekozen maat. Een gemiddelde eengezinswoning met tastsensoren, actoren en een paar sensoren | Voor de meeste woningen de verstandige keuze, ook als je nu met minder toe zou kunnen |
| 320 mA met IP-interface | Dezelfde stroom, maar met een netwerkaansluiting erin. Twee apparaten in één behuizing | Scheelt ruimte in de verdeler en een apart artikel. Je installateur kan er via het netwerk met ETS op werken |
| 640 mA | Een ruime woning, of een woning met veel bedienschermen en sensoren | Ook de logische keuze als je nu al weet dat er een uitbouw of een tuinhuis bij komt |
| 1280 mA | Grote woningen en kleine bedrijfspanden, of een installatie met meerdere lijnen | Let op de bovengrens per lijn: één KNX-lijn mag maximaal 64 apparaten hebben |
| Hulpvoedingen | Geen busspanning maar gewone gelijkspanning, meestal 24 volt | Voor bedienschermen, deurcommunicatie en andere apparaten die naast de bus een eigen voeding nodig hebben |
De waarden hierboven zijn bedoeld om je op weg te helpen. Kijk voor de exacte gegevens altijd in de handleiding van het product zelf, of vraag het ons even na.
Neem liever een maat groter. Het prijsverschil tussen 320 en 640 milliampère is klein, en een installatie groeit vrijwel altijd. Een extra bewegingsmelder, een tweede scherm of een uitbouw komen er vaker bij dan mensen vooraf inschatten. Een te kleine voeding vervangen betekent later opnieuw de verdeler in.
Meer stroom is niet meer apparaten per lijn. Een KNX-lijn mag maximaal 64 apparaten hebben, ongeacht hoe zwaar je voeding is. Zit je daarboven, dan komt er een tweede lijn met een eigen voeding en een lijnkoppelaar. Dat is een ontwerpkeuze, geen kwestie van een grotere voeding kopen.
Hoe reken je het uit?
Je installateur doet dit voor je, maar het is prettig om te begrijpen waar het getal vandaan komt. Vooral omdat het je helpt te zien waarom een schijnbaar kleine uitbreiding toch krap kan uitvallen.
- Tastsensoren en drukcontacten Deze trekken weinig. Een drukcontact zit rond de 8 tot 12 milliampère.
- Actoren in de verdeler Schakel-, dim- en jaloezieactoren tellen ook mee, al draait het zware werk op de netspanning en niet op de bus.
- Sensoren en melders Bewegingsmelders, weerstations en aanwezigheidsmelders zitten meestal in dezelfde orde als een tastsensor.
- Bedienschermen Deze tellen dubbel op je aandacht: op de bus vaak weinig, maar ze hebben er een eigen hulpvoeding naast nodig.
- De vuistregel Ongeveer 10 milliampère per apparaat, plus een marge van rond de dertig procent voor later.
- Bij twijfel Stuur ons je apparatenlijst, dan rekenen wij het na. Dat kost ons vijf minuten en jou een mogelijke misser.
Een rekenvoorbeeld. Een woning met vijftien tastsensoren, twaalf actoren, vier bewegingsmelders en een weerstation komt op tweeëndertig apparaten. Bij tien milliampère per stuk is dat 320 milliampère, precies de grens van een 320 mA voeding. Er is dan geen ruimte meer over, dus in dat geval is 640 milliampère de verstandige keuze.
Let op de nauwkeurige opgaven. Die tien milliampère is een vuistregel, geen wet. Bij een grotere installatie telt je installateur de werkelijke opgaven van de fabrikant bij elkaar op, want er zitten apparaten tussen die duidelijk meer of minder trekken.
Wat doet die smoorspoel?
Bij elke KNX-busvoeding lees je iets over een smoorspoel, of over een "geïntegreerde smoorspoel". Dat is geen marketingterm maar een onderdeel dat nodig is om de bus te laten werken.
- Scheiden van spanning en signaal De bus vervoert gelijkspanning én berichten over dezelfde twee draden. De smoorspoel zorgt dat de voeding de berichten niet kortsluit.
- Zit er tegenwoordig in Bij alle voedingen op deze pagina zit de smoorspoel in het apparaat. Vroeger was dat een los onderdeel; dat hoef je nu niet meer apart te bestellen.
- Eén per lijn Op één buslijn hoort één gesmoorde uitgang. Twee voedingen op dezelfde lijn parallel zetten mag niet zomaar.
- Soms een tweede uitgang Sommige voedingen hebben naast de gesmoorde uitgang nog een ongesmoorde uitgang van 30 volt gelijkspanning, bijvoorbeeld de ABB de zwaarste ABB-uitvoering. Die gebruik je niet voor de bus maar voor andere apparaten.
Gebruik de ongesmoorde uitgang nooit voor de buslijn. Dat is de klassieke fout bij een voeding met twee uitgangen. Sluit je de bus aan op de ongesmoorde uitgang, dan lijkt alles te werken maar komen de berichten er niet doorheen. Het gevolg is een installatie die willekeurig hapert, en dat is lastig te vinden.
Wat je per merk krijgt
De busvoedingen doen alle hetzelfde, maar er zijn verschillen in extra uitgangen, breedte op de rail en wat het apparaat over zichzelf meldt.
| Merk | Wat je krijgt | Bijzonderheden |
|---|---|---|
| Gira | Busvoeding met geïntegreerde smoorspoel in 160, 320, 640 en 1280 mA | Vier modules breed bij de 320 mA. De aansluit- en aftakklem voor KNX zit bij de levering |

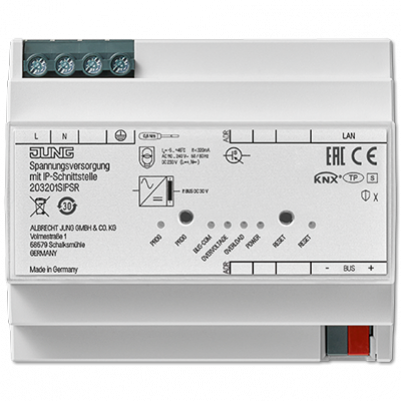

| Jung | Busvoeding met smoorspoel in 160, 320, 640 en 1280 mA, en daarnaast een uitvoering met een IP-interface in hetzelfde apparaat | De uitvoering met IP-interface is zes modules breed, doet tot 8 gelijktijdige verbindingen met IP-apparaten en is geschikt voor KNX Data Secure en KNX IP Secure. Toegang op afstand vraagt een aparte licentie |

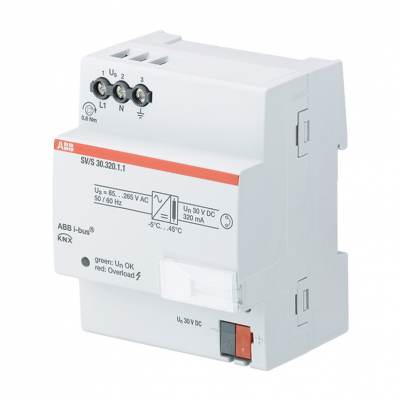

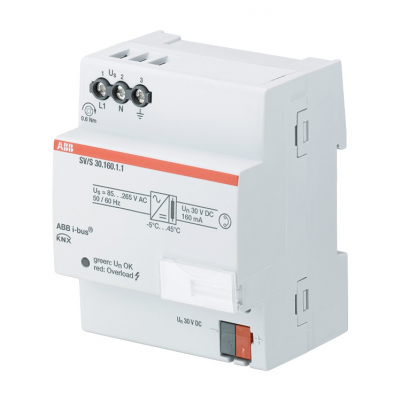

| ABB Busch-Jaeger | Busvoeding met geïntegreerde smoorspoel in 160, 320 en 640 mA | De zwaarste ABB-uitvoering heeft daarnaast een extra uitgang van 30 volt gelijkspanning die kortsluit- en overbelastingsvast is. Breed ingangsbereik van 85 tot 265 volt wisselspanning, met een tweekleurige led voor de status |
De waarden hierboven zijn bedoeld om je op weg te helpen. Kijk voor de exacte gegevens altijd in de handleiding van het product zelf, of vraag het ons even na.
Die IP-interface in de Jung-voeding is meer dan een extraatje. Vrijwel elke installatie heeft een netwerkverbinding naar de bus nodig, al is het maar omdat je installateur er met ETS op werkt. Zit die in de voeding, dan scheelt dat een apart artikel en twee modules in de verdeler. Ook een scherm dat via het netwerk werkt kan daarvan gebruikmaken.
Toegang op afstand is iets anders dan een IP-interface. De interface zelf zorgt dat je installateur er op je eigen netwerk bij kan. Wil hij dat ook van buitenshuis, dan hoort daar bij Jung de licentie IPS-L bij. Dat staat los van de app waarmee jij je woning bedient; die loopt via een server.
Hulpvoedingen: de andere soort
Naast de busvoeding heb je in vrijwel elke installatie nog een gewone gelijkspanningsvoeding nodig. Die levert geen busspanning en heeft geen smoorspoel; hij voedt apparaten die met de bus alleen niet toekunnen.
| Artikel | Wat het levert | Waarvoor je dit gebruikt |
|---|---|---|
| ABB, 24 volt gelijkspanning | 2,5 ampère, oftewel 60 watt | De grootste van de drie. Genoeg voor meerdere schermen tegelijk. Instelbaar tot 28 volt, met een groene led voor spanning aanwezig en een rode als hij te laag wordt |
| Jung, 24 volt gelijkspanning | Voor de DIN-rail | De voeding die Jung noemt bij het KNX Smart Panel 8, de Smart Control 8 en de Smart Control 5 |
| Gira, 24 volt wisselspanning | 1 ampère | Wisselspanning en geen gelijkspanning. Let daarop, want het is niet uitwisselbaar met een 24 volt gelijkspanningsvoeding |
| Gira, 24 volt gelijkspanning | 300 milliampère | De voeding voor deurcommunicatie. Ook de voeding die Gira noemt bij de X1 en de S1 |
De waarden hierboven zijn bedoeld om je op weg te helpen. Kijk voor de exacte gegevens altijd in de handleiding van het product zelf, of vraag het ons even na.
Wisselspanning of gelijkspanning: kijk goed. Eén van deze voedingen levert 24 volt wisselspanning en de andere leveren gelijkspanning. Ze lijken op elkaar in de omschrijving maar zijn niet uitwisselbaar. Sluit je een gelijkspanningsapparaat aan op wisselspanning, dan werkt het niet of gaat het stuk. Controleer dit bij het bestellen.
Tel je hulpvoeding net zo goed na. Een Jung-paneel gebruikt tot 16 watt, een Busch-RoomTouch 250 milliampère. Twee schermen en een deurcommunicatiepost zitten samen al snel boven een kleine voeding. Bij meerdere apparaten is de zwaarste uitvoering met 60 watt de veiligere keuze.
Plaatsing en aansluiten
Een busvoeding is een apparaat voor in de verdeler. Er zijn een paar punten die bepalen of hij op zijn plek past en of je installatie stabiel blijft.
- Op de DIN-rail Alle voedingen hier zijn railapparaten. Reken vier modules voor een gewone busvoeding en zes voor de Jung-uitvoering met IP-interface.
- Op de netspanning De ABB-voedingen hebben een breed ingangsbereik van 85 tot 265 volt wisselspanning, dus schommelingen in het net zijn geen probleem.
- Aansluiting op de bus De aansluit- en aftakklem voor KNX zit bij de levering. Met de aftakklem lus je door naar het volgende apparaat.
- Beveiligd De uitgangen zijn kortsluit- en overbelastingsvast. Een kortsluiting op de bus beschadigt de voeding dus niet; hij schakelt terug tot het probleem weg is.
- Statusaanduiding Een led laat zien of het apparaat werkt. Bij ABB is dat een tweekleurige led die ook een storing aangeeft.
- Resetten Bij een probleem op de bus kun je de voeding kortstondig uitzetten om de lijn opnieuw te laten opstarten. Dat is vaak de eerste stap bij het zoeken naar een storing.
Plaats de voeding niet helemaal aan het eind van de lijn. Over een lange buskabel valt spanning weg. Staat de voeding aan één uiterste en hangt het verste apparaat honderden meters verderop, dan kan dat apparaat te weinig spanning krijgen. In een woning speelt dat zelden; bij een lange installatie richting tuinhuis of garage wel.
Houd rekening met warmte. Een voeding wordt warm, zeker als hij zwaar belast wordt. Zet hem niet ingeklemd tussen apparaten die zelf ook warm worden, en houd de verdeler geventileerd.
Kies je voeding
Hieronder staan de maten die wij voeren, plus de categorieën die het dichtst bij deze pagina liggen.
- KNX BUS voeding 160 mA De kleinste maat, voor een appartement of een compacte installatie.
- KNX BUS voeding 320 mA De meest gekozen maat, voor een gemiddelde eengezinswoning.
- KNX BUS voeding 320 mA met IP-interface Busvoeding en netwerkaansluiting in één apparaat.
- KNX BUS voeding 640 mA Voor een ruime woning of een installatie die nog gaat groeien.
- KNX BUS voeding 1280 mA Voor grote woningen en kleine bedrijfspanden.
- Hulpvoedingen Gewone gelijkspanning voor schermen, deurcommunicatie en servers.
- Schakelen De actoren die je met deze bus voedt en aanstuurt.
- KNX bedieningsapparaten De tastsensoren en drukcontacten aan de bus.
- Alle KNX producten Het volledige KNX-assortiment, van actoren en sensoren tot buskabel.
Veelgestelde vragen over KNX voedingen
Heb ik altijd een busvoeding nodig?
Ja, en precies één per buslijn. De KNX-bus vervoert de berichten én de spanning voor de apparaten, en die spanning moet ergens vandaan komen. Zonder busvoeding hangt alles keurig aan de kabel maar gebeurt er niets.
Welke maat moet ik kiezen?
Reken ongeveer 10 milliampère per busapparaat en houd daarna nog ruimte over. Voor een gemiddelde eengezinswoning komt dat neer op 320 milliampère, voor een ruime woning op 640. Neem bij twijfel een maat groter, want het prijsverschil is klein en een installatie groeit vrijwel altijd.
Kan ik met een grotere voeding meer apparaten aansluiten?
Niet onbeperkt. Een KNX-lijn mag maximaal 64 apparaten hebben, ongeacht hoe zwaar je voeding is. Zit je daarboven, dan komt er een tweede lijn met een eigen voeding en een lijnkoppelaar. Dat is een ontwerpkeuze en geen kwestie van een grotere voeding kopen.
Wat doet de smoorspoel?
De bus vervoert gelijkspanning en berichten over dezelfde twee draden. Zonder smoorspoel zou de voeding die berichten kortsluiten. Bij alle voedingen op deze pagina zit de smoorspoel ingebouwd, dus je hoeft hem niet apart te bestellen zoals vroeger.
Wat is die extra uitgang op sommige voedingen?
Een ongesmoorde uitgang, meestal 30 volt gelijkspanning, zoals bij de zwaarste ABB-uitvoering. Die is bedoeld voor andere apparaten en uitdrukkelijk niet voor de buslijn. Sluit je de bus daarop aan, dan lijkt alles te werken maar komen de berichten er niet doorheen.
Wat is een busvoeding met IP-interface?
Twee apparaten in één behuizing: de busvoeding en een netwerkaansluiting naar de bus. Die interface heb je vrijwel altijd nodig, al is het maar omdat je installateur er met ETS op werkt. De uitvoering met IP-interface doet tot 8 gelijktijdige verbindingen en is zes modules breed.
Kan mijn installateur er dan ook van buitenshuis bij?
Niet automatisch. De IP-interface zorgt dat hij op je eigen netwerk bij de bus kan. Voor toegang van buitenshuis hoort daar bij Jung een aparte licentie bij. Dat staat los van de app waarmee jij je woning bedient, want die loopt via een server.
Wat is het verschil tussen een busvoeding en een hulpvoeding?
Een busvoeding maakt de KNX-systeemspanning en heeft een smoorspoel. Een hulpvoeding levert gewone gelijkspanning, meestal 24 volt, voor apparaten die met de bus alleen niet toekunnen. Bedienschermen zijn daar het bekendste voorbeeld van.
Kan ik een hulpvoeding op de bus aansluiten?
Nee. Een hulpvoeding heeft geen smoorspoel, dus als je hem op de buslijn zet gaan de berichten verloren. Ze zien er in de verdeler hetzelfde uit en het is een fout die gemaakt wordt. Houd de twee soorten strikt gescheiden.
Hoeveel hulpvoeding heb ik nodig?
Tel op wat je schermen en overige apparaten vragen. Een Jung-paneel gebruikt tot 16 watt, een Busch-RoomTouch 250 milliampère. Twee schermen en een deurcommunicatiepost zitten al snel boven een kleine voeding. De de zwaarste uitvoering levert 60 watt en is dan de veiligere keuze.
Let ik op wisselspanning of gelijkspanning?
Ja, en dat wordt over het hoofd gezien. De de wisselspanningsuitvoering levert 24 volt wisselspanning, terwijl de meeste apparaten 24 volt gelijkspanning vragen. De omschrijvingen lijken op elkaar maar de artikelen zijn niet uitwisselbaar. Controleer dit voordat je bestelt.
Hoeveel ruimte neemt een voeding in?
Een gewone busvoeding is vier modules breed. De uitvoering met IP-interface is zes modules. Tel dat mee bij je actoren, je aardlekautomaten en eventueel een server, en meet de vrije ruimte in je verdeler na voordat je bestelt.
Wat gebeurt er bij kortsluiting op de bus?
De voeding beschermt zichzelf. De uitgangen zijn kortsluit- en overbelastingsvast, dus hij schakelt terug tot het probleem weg is en gaat daarna weer aan. Een led laat de status zien; bij ABB is dat een tweekleurige led die ook een storing aangeeft.
Mijn installatie hapert af en toe. Kan het aan de voeding liggen?
Dat is een van de eerste dingen om na te kijken. Een te krappe voeding, een hulpvoeding die per ongeluk op de bus zit of een aansluiting op de ongesmoorde uitgang geven allemaal storingen die willekeurig lijken. Kijk ook bij onderhoud, storing en uitbreiding.
Kan ik dit zelf installeren?
Nee. De voeding zit op 230 volt in de verdeler, en dat is werk voor een erkend installateur. Bekijk onze installatieservice en programmering als je dat wilt uitbesteden.
