Niko Home Control producten voor busbekabeling

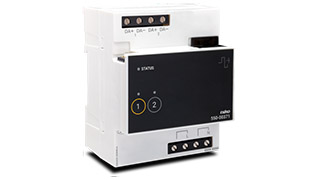

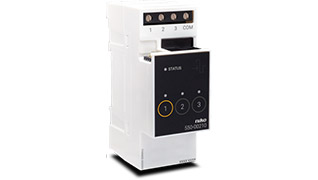

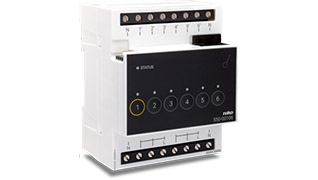

De bedrade uitvoering van Niko Home Control, waarbij het schakelwerk in de verdeelkast gebeurt. Op de DIN-rail komen modules die verlichting schakelen en dimmen, rolluiken aansturen en de verwarming regelen. Naar de bedieningen aan de wand loopt een dunne buskabel van twee aders die alleen signalen doorgeeft. Deze opzet is bedoeld voor nieuwbouw en grote renovaties, dus voor woningen waarin de wanden nog open liggen.

Het verschil zit in het brein en in de bekabeling. Bij busbekabeling krijgt je installatie een connected controller in de verdeelkast: het schakelwerk gebeurt daar centraal en er loopt een buskabel naar elke bediening. Bij traditionele bekabeling komt er een draadloze slimme hub, blijft je bestaande 230 volt installatie liggen en praten de bedieningen draadloos. Busbekabeling is bedoeld voor nieuwbouw en grote renovaties, traditionele bekabeling voor bestaande gebouwen en kleine renovaties.

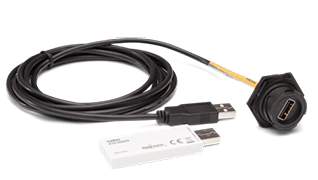

Ja, met de draadloze brug. Die steek je in de USB-poort van de connected controller, zonder extra bekabeling en zonder externe voeding. Daarmee neem je alle Niko Home Control producten voor traditionele bekabeling op in je installatie met busbekabeling en bedien je ze vanuit dezelfde app. Het gaat om Zigbee 3.0 toestellen zoals slimme stekkers, geconnecteerde schakelaars en stopcontacten en draadloze batterijschakelaars. Easywave-toestellen werken er niet mee; daarvoor is de USB RF-interface bedoeld. Er is maximaal één draadloze brug per connected controller toegestaan.

Nee, dat niet. Een installatie heeft of een connected controller of een draadloze slimme hub als brein; die twee staan niet naast elkaar in dezelfde installatie. Dat hoeft ook niet: wil je in een bedrade installatie draadloze producten gebruiken, dan doe je dat met de draadloze brug in de USB-poort van de connected controller. Zo houd je één installatie en één app.

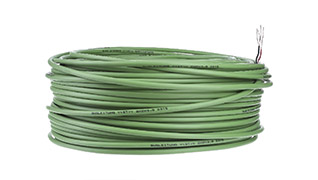

Een buskabel met minstens twee aders, in twee kleuren die je door de hele installatie consequent aanhoudt. De bus is niet gepolariseerd, dus je hoeft niet op plus en min te letten. De koperdiameter per ader is 0,5, 0,6 of 0,8 millimeter; hoe dikker de ader, hoe verder de kabel mag lopen.

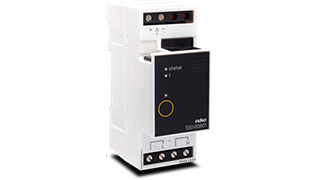

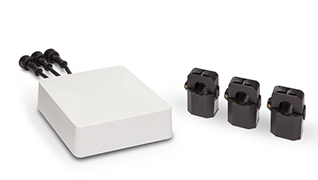

Ja. De draadloze brug leest de digitale meter uit, voor Nederland volgens DSMR 2.2, 3, 4 en 5. Let wel op als je al een meetmodule hebt die de slimme meter uitleest: dan telt je verbruik dubbel. Zet in dat geval het meettype van de meetmodule in de programmeersoftware op submeting, dan klopt het overzicht in de app weer.

Dat hangt af van de dikte van de aders. Bij 0,5 millimeter koperdiameter, dus 0,20 mm2 zoals UTP of FTP, kom je tot maximaal 100 meter tot de controller. Bij 0,6 millimeter, dus 0,25 mm2 zoals TPVF, is dat maximaal 150 meter. Bij 0,8 millimeter, dus 0,50 mm2 zoals SVV of JYSTY, maximaal 250 meter. De totale buskabellengte in één installatie is maximaal 1000 meter.

De topologie is vrij: een ster, een lijn of een combinatie van beide mag allemaal. Wat niet mag is lusvorming, dus leg de kabel nooit in een kring die weer op zichzelf uitkomt. Houd de buskabel daarnaast gescheiden van de 230 volt bedrading, om storingen te voorkomen.

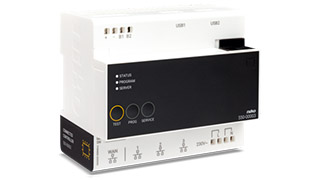

De connected controller is de centrale module van elke Niko Home Control installatie. Hij bewaart de logica lokaal, levert de voeding aan de bus, verzorgt de verbinding met de IP-toestellen zoals touchscreens en videobuitenposten, en maakt bediening met een smartphone of tablet mogelijk. Per installatie heb je er maar één nodig.

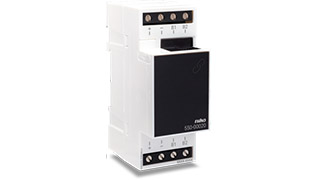

Per DIN-rail koppel je maximaal twaalf Niko Home Control modules aan elkaar, en een installatie telt maximaal twintig rails. De connected controller staat als eerste module links; de modules op één rij worden met een schuifbrug doorverbonden. Begin je een nieuwe rail, dan komt daar een railkoppeling of een tweede voeding als eerste module op.

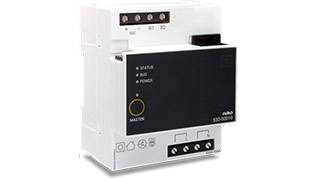

Als vuistregel geldt dat één voeding volstaat voor ongeveer 24 kastmodules en 70 bedieningen, waarvan twintig met indicatie-LED. Bij een grote installatie komt er een tweede voeding bij; boven de 800 aangesloten punten per voedingseenheid is dat sowieso nodig. Meer dan twee voedingsmodules per installatie zijn niet toegestaan. Zit er meer dan twintig meter kabel tussen de railkoppelingen in twee verdeelkasten, dan is een voeding in de tweede kast verplicht.

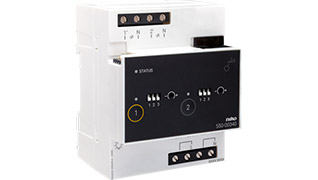

Plaats geen dimmodules direct naast, boven of onder de connected controller. Dimmodules ontwikkelen warmte en de controller werkt beter op een koele plek. Wij houden daar bij het samenstellen van een kastindeling rekening mee.

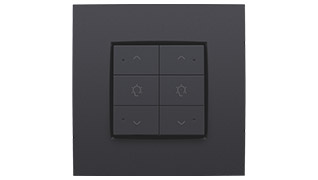

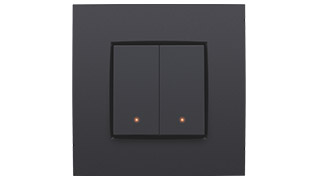

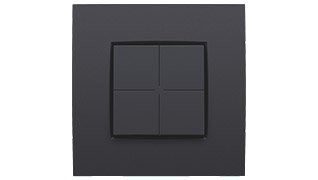

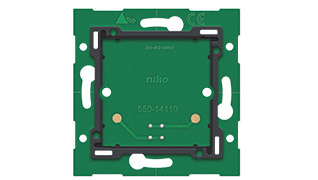

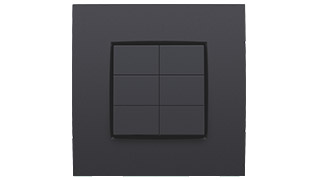

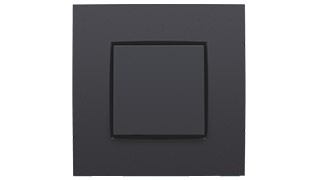

Muurprints plaats je in de ruwbouwfase in de inbouwdozen. Pas in de afwerkingsfase kies je of daar een enkelvoudige of een meervoudige bediening op komt, zonder dat daar nog installatiewerk voor nodig is. Je hoeft tijdens de bouw dus nog niet te weten of je bij de voordeur één knop of vier knoppen wilt.

Ja. De connected controller verzorgt de verbinding met je netwerk, waarna je met de Niko Home app bedient. Dat werkt net zo goed op afstand: je stelt je installatie dan ook van onderweg in, zolang je telefoon een werkende internetverbinding heeft. Je registreert je installatie daarvoor eenmalig.

Ja, met Amazon Alexa of met Google Assistant. Daarvoor heb je een actieve internetverbinding en een geregistreerde installatie nodig. Spraak werkt bij allebei de installatietypes, dus het is geen argument om voor busbekabeling te kiezen.

Er kunnen maximaal tien IP-toestellen tegelijk actief zijn: touchscreens, smartphone- en pc-applicaties bij elkaar opgeteld. Voor de videobuitenposten geldt een apart maximum van drie. Houd het totaal aan bedieningen met een display verder op twintig, en reken op maximaal twintig thermostaten en vijf ecodisplays. Plan je meerdere schermen, tel die dan mee bij het uittekenen.

Wie elke dag ziet waar de stroom heen gaat, gaat er vanzelf zuiniger mee om. Op je scherm of telefoon zie je per dag, week, maand en jaar hoeveel elektriciteit je gebruikt en hoeveel je zelf opwekt. Daarnaast helpen functies als zoneverwarming, een automatische eco-stand als je weggaat, ventilatie die vanzelf lager draait en het slim inschakelen van toestellen op basis van beschikbare zonne-energie. Je krijgt ook een melding bij onregelmatigheden, bijvoorbeeld als de zonnepanelen niet goed werken.

Een nieuwe bediening van Niko, uit de MOTIV lijn die op hetzelfde Niko Home Control systeem is gebouwd. Het is een aanraakpaneel in aluminium met drie toetsen en een smal display erboven. Je bedient het met een korte druk, een lange druk of door te vegen, en door te vegen blader je door drie pagina's van elk drie bedieningen, dus tot negen bedieningen per paneel. Er zitten een temperatuur- en een vochtigheidssensor in, en radardetectie waardoor het paneel oplicht als je nadert. Let op: hij vraagt een MOTIV pleisterframe dat je apart bestelt en dat vóór het stucwerk in de wand komt, plus een aparte voeding van 24 volt naast de buskabel.
