Niko Home Control producten voor busbekabeling Pulsteller
Met de Niko Home Control pulsteller meet je het verbruik van gas, water en elektriciteit of de productie van elektriciteit binnen een Niko Home Control installatie met busbekabeling. De pulsteller wordt aangesloten op de pulsuitgang van een geschikte meter en zet de ontvangen pulsen om naar overzichtelijke verbruiks- of productiegegevens. Zo krijg je meer inzicht in jouw energie- en waterverbruik en kun je afwijkingen snel herkennen.
Binnen deze categorie vind je de Niko Home Control pulsteller met drie pulsingangen. Hiermee kun je maximaal drie meters aansluiten, bijvoorbeeld voor gas, water en elektriciteit. Per kanaal stel je in de Niko Home Control programmeersoftware het type meter en de pulsfactor in, waarna de meetgegevens beschikbaar zijn binnen Niko Home Control. De pulsteller werkt uitsluitend in combinatie met een Niko Home Control installatie met busbekabeling en is geschikt voor meters met een potentiaalvrije pulsuitgang (ZLVS/SELV).

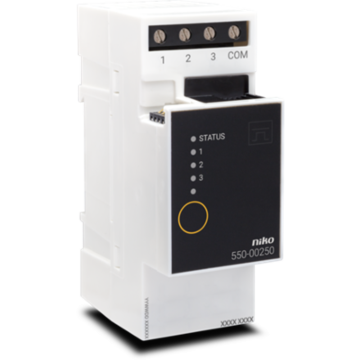

Pulsteller 550-00250: water- en gasverbruik meten in Niko Home Control
Met de pulsteller 550-00250 van Niko Home Control meet je je water- en gasverbruik, en ook je elektriciteit als daar een geschikte meter voor hangt. Het is een module voor in de verdeelkast die je aansluit op de pulsuitgang van een meter die je al hebt. Zelf meet hij niets: hij telt de signaaltjes die zo'n meter afgeeft en geeft die tellingen door aan je installatie, zodat je ze in de app terugziet.
Daarmee is de pulsteller het onderdeel dat je nodig hebt zodra je meer wilt zien dan alleen stroom. Voor gas en water is dit binnen een installatie met busbekabeling de enige manier om verbruik binnen te halen, want er bestaat geen meetmodule die zelf aan een gasleiding of een waterleiding kan meten.
Hieronder lees je wat een pulsuitgang precies is, hoe je nagaat of jouw meter er een heeft, hoeveel meters je op één module kwijt kunt, en wanneer je beter voor de meetmodule elektriciteit of voor de draadloze meetmodule kiest.
- Drie pulsingangen per module
- Gas, water en elektriciteit
- 2 modules breed op de DIN-rail
Wat is een pulsuitgang?
Veel meters geven hun verbruik door met pulsen. Bij elke vaste hoeveelheid die er doorheen gaat, sluit er in de meter kort een contactje: bijvoorbeeld bij elke liter water of bij elke tiende kubieke meter gas. Zo'n kort gesloten contact heet een puls. Je merkt daar aan de meter zelf niets van, maar wie twee draadjes op die uitgang aansluit, kan die contactjes tellen.
Dat is precies wat de pulsteller doet. Hij houdt bij hoeveel pulsen er binnenkomen en rekent dat met een omrekenfactor om naar een hoeveelheid. Geeft je watermeter één puls per liter, dan staat duizend pulsen gelijk aan een kubieke meter. Die factor stel je bij de programmering in, en daarmee weet je installatie wat elk tikje betekent. Voor gas en water loopt die factor van 1 tot 1.000 pulsen per kubieke meter; een watermeter die nog fijner telt, valt buiten dat bereik.
De pulsteller telt, hij meet niet zelf
De module heeft geen eigen meetelement en weet alleen wat de meter hem doorgeeft. Zit er geen pulsuitgang op je meter, dan valt er voor deze module niets te tellen en heeft hij dus geen zin.
Op één module sluit je drie meters aan
De drie ingangen verdeel je zoals het jou uitkomt, bijvoorbeeld over gas, water en de zonnepanelen, of over drie afzonderlijke elektriciteitsmeters in een pand met meerdere delen.
Verbruik en productie apart bijhouden
Bij elektriciteit zet je een ingang op verbruik of op productie. Zo laat je de opbrengst van je zonnepanelen apart binnenkomen, naast wat je uit het net haalt.
De module is twee plaatsen breed
De pulsteller met artikelnummer 550-00250 is uitgevoerd als DIN 2E en neemt dus twee moduleplaatsen op de DIN-rail in beslag. Reken die ruimte mee als je de verdeelkast indeelt.
Kijk eerst op je meter of er een pulsuitgang op zit. Lang niet elke gasmeter of watermeter heeft er een. Op een meter die geschikt is, zit meestal een klein aansluitpunt met twee klemmen of een kort kabeltje, vaak aangeduid met puls of impuls. Vind je zoiets niet, dan laat die meter zich niet uitlezen en helpt geen enkele module daaraan. Weet je het niet zeker, stuur ons dan een foto van je meter met het typeplaatje erbij, dan kijken wij mee.
Heb ik een pulsteller of een meetmodule nodig?
Niko Home Control kent meerdere manieren om verbruik in beeld te brengen, en ze doen niet hetzelfde. De pulsteller telt de pulsen van een bestaande meter. De meetmodule elektriciteit meet zelf, met een stroomtang die je om de draad klemt. De draadloze meetmodule doet dat zonder buskabel naar de verdeelkast. In de tabel hieronder zie je welke van de drie bij jouw vraag hoort.
| Situatie | Wat je nodig hebt | Waarom |
|---|---|---|
| Je wilt zien hoeveel gas je stookt | De pulsteller | Voorwaarde is dat er een pulsuitgang op je gasmeter zit. Elke aangesloten meter telt als één meetkanaal. |
| Je wilt je waterverbruik volgen | De pulsteller | Ook hier telt de module de pulsen van je watermeter. Ook die telt als één meetkanaal. |
| Je wilt weten hoeveel stroom één groep verbruikt, bijvoorbeeld de warmtepomp of de laadpaal | De meetmodule elektriciteit | Die meet zelf met een stroomtang om de draad. Je hebt dus geen meter met pulsuitgang nodig, alleen toegang tot de kabel van die groep. |
| Je hebt al een aparte kilowattuurmeter met pulsuitgang hangen, bijvoorbeeld bij de zonnepanelen | De pulsteller | Die meter doet het meetwerk al. De pulsteller telt alleen mee en je kunt de ingang op productie zetten. |
| De kabel die je wilt meten loopt niet langs de verdeelkast | De draadloze meetmodule | Daarvoor hoeft er geen buskabel te lopen naar de plek waar gemeten wordt. |
| Je meter zit verder dan 50 meter van de verdeelkast | Een andere plek voor de module, of een andere oplossing | Tussen de pulsteller en de pulsuitgang mag hooguit 50 meter kabel liggen. Kom je daarboven, overleg dan met ons over de indeling van de installatie. |
| Je gas- of watermeter heeft geen pulsuitgang | Voorlopig niets | Zonder pulsuitgang valt er niets te tellen. Bij water kan een meter met pulsuitgang soms bijgeplaatst worden; dat is werk voor een installateur. |
De genoemde waarden zijn richtwaarden; raadpleeg voor de definitieve gegevens altijd de handleiding van het product.
En de slimme meter met de P1-poort dan? Dat is een andere weg naar dezelfde cijfers. De P1-poort is de aansluiting op de slimme elektriciteitsmeter van je netbeheerder waar het verbruik in leesbare vorm uit komt. Die poort lees je uit met een draadloze slimme hub, of bij busbekabeling met de connected controller in combinatie met de draadloze brug 550-00640. Hangt je watermeter aan die slimme meter, dan komt het waterverbruik daar dus ook langs. Leg ons even voor welke meter er in je meterkast hangt, dan zeggen wij welke weg in jouw situatie de handigste is.
Hoeveel meters kan ik op de pulsteller van Niko Home Control aansluiten?
Er gelden twee soorten grenzen. De eerste is de module zelf: drie pulsingangen, dus drie meters per pulsteller. De tweede grens geldt voor je hele installatie en gaat over meetkanalen, met een maximum van 20. Elke meter die je uitleest en elke groep die je met een meetmodule meet, telt als een kanaal mee.
Elke meter die je aansluit telt als één van die twintig kanalen, of dat nu gas, water of elektriciteit is. In een woning met een gasmeter, een watermeter en een paar aparte groepen blijf je daar ruim onder.
Het aantal kanalen bepaalt ook hoe ver je kunt terugkijken, want de installatie bewaart de meetgegevens niet onbeperkt. Meet je 3 kanalen, dan blijven ze 9 jaar bewaard. Bij 9 kanalen is dat 3 jaar, bij 15 kanalen anderhalf jaar en bij 20 kanalen nog 1 jaar. Wil je je verbruik over meerdere jaren met elkaar vergelijken, dan is het dus verstandig om alleen de meters aan te sluiten waar je echt iets aan hebt.
- 3 pulsingangen per module
- Maximaal 20 meetkanalen per installatie
- Elke meter is één meetkanaal
- Elektriciteit: verbruik of productie
Heb je meer dan drie meters met een pulsuitgang, dan komt er gewoon een tweede pulsteller in de kast. Houd er dan rekening mee dat elke module twee moduleplaatsen inneemt. Per DIN-rail mogen maximaal 12 Niko Home Control modules aan elkaar gekoppeld worden, dus tel het na voordat je de verdeelkast bestelt.
Hoe sluit je de pulsteller op je meter aan?
Tussen de pulsuitgang van je meter en de klemmen van de pulsteller loopt een dun kabeltje met twee aders. Daar staat geen netspanning op, maar er zijn wel voorwaarden waar de meter aan moet voldoen.
De belangrijkste is dat de pulsuitgang galvanisch gescheiden moet zijn van het net. Galvanisch gescheiden betekent dat er geen elektrische verbinding bestaat tussen de binnenkant van de meter en het contactje dat de pulsen geeft; het signaal komt via een tussenstap naar buiten, zonder dat de 230 volt mee kan liften. Die scheiding moet voldoen aan de ZLVS-eisen. ZLVS staat voor zeer lage veiligheidsspanning: een spanning die zo laag is dat je hem veilig kunt aanraken, en die daarom aan strengere eisen voor scheiding moet voldoen. Een fabrikant die een pulsuitgang op zijn meter zet, vermeldt dit in de handleiding.
Verder is er een grens aan de afstand en aan het tempo. De kabel tussen de module en de pulsuitgang mag maximaal 50 meter lang zijn. De module verwerkt maximaal tien pulsen per seconde per ingang, en een puls moet minstens 30 milliseconden duren om als puls herkend te worden. Vrijwel elke huishoudelijke meter blijft daar ruim binnen; het speelt pas bij meters die heel fijn tellen.
Laat het aansluiten in de verdeelkast door een erkend installateur doen. De pulsteller zit in dezelfde kast als de 230 volt bedrading en de module zelf wordt gevoed vanuit je installatie. Het aansluiten van meetdraden op een gasmeter is bovendien niet iets om zelf te improviseren. Wij denken graag mee over de indeling en de programmering, maar het werk in de kast hoort bij een vakman.
Specificaties van de pulsteller 550-00250
| Kenmerk | Pulsteller 550-00250 |
|---|---|
| Montage | DIN-rail, uitvoering DIN 2E, 2 modules breed |
| Aantal pulsingangen | 3, dus maximaal drie meters per module |
| Geschikt voor | Gas, water en elektriciteit; bij elektriciteit zowel verbruik als productie |
| Per installatie | Elke aangesloten meter telt als één van de 20 meetkanalen |
| Eis aan de meter | Pulsuitgang die galvanisch gescheiden is van het net volgens de ZLVS-eisen |
| Maximale kabellengte | 50 meter tussen module en pulsuitgang |
| Maximale pulsfrequentie | 10 Hz per ingang |
| Minimale pulsduur | 30 milliseconden |
| Omrekenfactor gas en water | Instelbaar van 1 tot 1.000 pulsen per kubieke meter |
| Omrekenfactor elektriciteit | Instelbaar van 1 tot 10.000 pulsen per kilowattuur |
| Maximum aantal meetkanalen | 20 per installatie |
| Schroefklemmen | 3 x 1,5 mm², 2 x 2,5 mm² of 1 x 4 mm² |
| Omgevingstemperatuur | 0 tot 45 graden |
De genoemde waarden zijn richtwaarden; raadpleeg voor de definitieve gegevens altijd de handleiding van het product.
Waar let je op bij het uittekenen van je verdeelkast?
Meet de afstand naar je meters na
De gasmeter en de watermeter zitten niet altijd bij de verdeelkast. Staat je watermeter in een kruipruimte of in een aparte meterkast in de garage, dan komt die 50 meter dichterbij dan je denkt. Loop de route na zoals de kabel echt gaat lopen, dus niet hemelsbreed.
Reserveer twee moduleplaatsen
Een verdeelkast die vandaag precies vol zit, geeft problemen zodra je later verbruik wilt toevoegen. Houd bij het indelen twee plaatsen vrij voor de pulsteller, ook als je hem pas na de oplevering wilt aansluiten.
Noteer de omrekenfactor van elke meter
Op het typeplaatje van je meter staat hoeveel pulsen er per kubieke meter of per kilowattuur worden afgegeven. Schrijf dat op voordat de meter achter een afwerking verdwijnt. Zonder die factor kan de programmering niet uitrekenen wat de tellingen betekenen.
Bedenk wat je met de cijfers wilt
Verbruik zien is één ding, er iets mee doen is een tweede. Wil je alleen in de app terugkijken hoeveel water er 's ochtends in de badkamer doorheen gaat, dan volstaat meten. Wil je op basis van de opbrengst van je zonnepanelen dingen laten gebeuren, zeg dat er dan bij als wij je installatie samenstellen.
Combineren mag. De pulsteller en de meetmodule elektriciteit sluiten elkaar niet uit. In veel woningen staat er een pulsteller voor gas en water naast een of meer meetmodules voor de groepen die je apart wilt volgen, zoals de warmtepomp of de laadpaal op de oprit. Zolang je onder de 20 meetkanalen blijft, gebruik je die manieren van meten in dezelfde installatie naast elkaar.
Verwante categorieën
Een installatie met busbekabeling stel je samen uit losse onderdelen. Hieronder staan de categorieën die het dichtst bij deze pagina liggen, zodat je van het een naar het ander kunt kijken zonder terug te gaan naar het overzicht.
- Meetmodule Verbruik en opbrengst van zonnepanelen meten met stroomtangen.
- Draadloze meetmodule Meten op een plek waar geen buskabel ligt.
Verder in dit assortiment: de verdeelkast, verlichting en zonwering, verwarming, koeling en ventilatie, sensoren en melders, bedieningen aan de wand, schermen en interfaces. Het volledige overzicht staat op de pagina producten voor busbekabeling. Twijfel je nog tussen bedraad en draadloos, kijk dan bij producten voor traditionele bekabeling of op de hoofdpagina Niko Home Control.
Waarom Niko Home Control bij ons kopen?
- Wij stellen je lijst samen Stuur ons je plattegrond met de gewenste functies per ruimte, dan zetten wij op papier welke modules en bedieningen je nodig hebt.
- Officieel Niko Home Control dealer Met een showroom in Capelle aan den IJssel, zodat je de bedieningen en schermen in het echt kunt zien voordat je een hele woning bestelt.
- Ook de programmering De onderdelen zijn één ding, het instellen is het andere. Wij kunnen je installatie programmeren zodat elke knop doet wat jij wilt.
- Eerlijk advies Wij verkopen ook KNX, Gira One en Busch-free@home. Past een ander systeem beter bij jouw project, dan zeggen we dat gewoon.
Veelgestelde vragen over de pulsteller
Wat doet de pulsteller precies?
Hij telt de pulsen die je meters afgeven en geeft die tellingen door aan je Niko Home Control installatie. Veel meters sluiten bij elke vaste hoeveelheid kort een contactje, bijvoorbeeld bij elke liter water of bij elke tiende kubieke meter gas. De pulsteller telt die contactjes en rekent ze met een ingestelde factor om naar een verbruik. Hij meet dus niet zelf; hij leest mee met een meter die er al hangt.
Wat is een pulsuitgang?
Dat is een klein aansluitpunt op je meter waar de pulsen uit komen. Meestal zijn het twee klemmen of een kort kabeltje, vaak aangeduid met puls of impuls. Er staat geen netspanning op, maar de uitgang moet wel galvanisch gescheiden zijn van het net volgens de ZLVS-eisen. Galvanisch gescheiden betekent dat er geen directe elektrische verbinding is tussen de binnenkant van de meter en dat contactje.
Hoe weet ik of mijn gasmeter of watermeter een pulsuitgang heeft?
Kijk op de meter zelf of er een aansluitpunt met twee klemmen of een kort kabeltje zit, en kijk in de handleiding of op het typeplaatje. Lang niet elke meter heeft er een, dus dit is het eerste dat je nagaat voordat je bestelt. Vind je zoiets niet, dan valt er voor de pulsteller niets te tellen. Stuur ons gerust een foto van je meter met het typeplaatje, dan kijken wij mee.
Hoeveel meters kan ik op één pulsteller aansluiten?
Drie. De module heeft drie pulsingangen en elke ingang hoort bij één meter. Je verdeelt die drie zoals het jou uitkomt over gas, water en elektriciteit. Heb je meer meters met een pulsuitgang, dan komt er een tweede pulsteller in de verdeelkast.
Hoeveel meters kan ik in totaal uitlezen?
Op één pulsteller sluit je maximaal drie meters aan, en per installatie mag je tot twintig meetkanalen gebruiken. Elke aangesloten meter telt als één kanaal, of het nu gas, water of elektriciteit is. Voor een woning is dat ruim voldoende.
Hoe lang blijven mijn meetgegevens bewaard?
Dat hangt af van het aantal meetkanalen dat je gebruikt. Bij 3 kanalen bewaart je installatie de gegevens 9 jaar, bij 9 kanalen 3 jaar, bij 15 kanalen anderhalf jaar en bij 20 kanalen nog 1 jaar. Hoe meer je meet, hoe korter je dus terugkijkt. Wil je verbruik over meerdere jaren met elkaar vergelijken, sluit dan alleen de meters aan waar je echt iets aan hebt.
Wat is het verschil met de meetmodule elektriciteit?
De meetmodule elektriciteit meet zelf, met een stroomtang die je om de draad van een groep klemt. Daarvoor heb je geen meter met pulsuitgang nodig, alleen toegang tot die kabel. De pulsteller meet niet zelf, maar telt de pulsen van een meter die het meetwerk al doet. Voor gas en water is de pulsteller de enige weg, want er bestaat geen module die zelf aan een gasleiding of waterleiding kan meten.
Wanneer kies ik de draadloze meetmodule?
Als de kabel die je wilt meten niet langs de verdeelkast loopt en er dus geen buskabel naartoe gaat. Denk aan een bijgebouw of een deel van de woning waar geen bus ligt. Voor gas en water helpt die module niet; daarvoor blijf je bij de pulsteller. Twijfel je welke van de drie bij jouw situatie past, leg ons dan voor wat je wilt zien.
Kan ik de opbrengst van mijn zonnepanelen meelezen?
Ja, als er een kilowattuurmeter met pulsuitgang bij je omvormer hangt. Je zet die ingang dan op productie in plaats van op verbruik. Zo zie je apart wat je opwekt naast wat je uit het net haalt. Zonder zo'n meter met pulsuitgang gaat het niet via deze module.
Hoe ver mag de meter van de verdeelkast af zitten?
Tussen de module en de pulsuitgang mag maximaal 50 meter kabel liggen. Meet die afstand na zoals de kabel echt gaat lopen en niet hemelsbreed, want een route langs plafond en kruipruimte is al gauw langer dan je denkt. Zit je meter verder weg, overleg dan met ons over de indeling van de installatie.
Wat moet ik instellen bij de programmering?
De omrekenfactor van elke meter, dus hoeveel pulsen die meter per eenheid afgeeft. Voor gas en water stel je dat in van 1 tot 1.000 pulsen per kubieke meter, voor elektriciteit van 1 tot 10.000 pulsen per kilowattuur. Die waarde staat op het typeplaatje of in de handleiding van je meter. Noteer hem voordat de meter achter een afwerking verdwijnt.
Hoeveel ruimte neemt de module in de verdeelkast in?
De pulsteller 550-00250 is uitgevoerd als DIN 2E en is dus twee modules breed op de DIN-rail. Per DIN-rail mogen maximaal 12 Niko Home Control modules aan elkaar gekoppeld worden. Reserveer die twee plaatsen bewust. Een kast die precies vol zit, levert gedoe op zodra je later iets wilt toevoegen.
Wat betekenen 10 Hz en 30 milliseconden?
Dat zijn de grenzen aan het tempo van de pulsen. De module verwerkt maximaal tien pulsen per seconde per ingang, en een puls moet minstens 30 milliseconden duren om herkend te worden. Vrijwel elke huishoudelijke meter blijft daar ruim binnen. Het speelt pas bij meters die heel fijn tellen en dus veel pulsen per eenheid afgeven.
Werkt dit ook met de P1-poort van mijn slimme meter?
Dat is een andere weg naar dezelfde cijfers. De P1-poort is de aansluiting op de slimme elektriciteitsmeter van je netbeheerder waar het verbruik in leesbare vorm uit komt. Die poort lees je uit met een draadloze slimme hub, of bij busbekabeling met de connected controller in combinatie met de draadloze brug 550-00640. Hangt je watermeter aan die slimme meter, dan komt het waterverbruik daar ook langs. Laat ons weten welke meter er in je meterkast hangt, dan zeggen wij welke weg het handigst is.
Kan ik de pulsteller zelf aansluiten?
Het werk in de verdeelkast is werk voor een erkend installateur, want de module zit tussen de 230 volt bedrading en wordt vanuit je installatie gevoed. Ook het aansluiten van meetdraden op een gasmeter is niet iets om zelf te improviseren. Het uitdenken en samenstellen kunnen wij voor je doen, en de programmering ook. Stuur ons je plattegrond met welke meters je wilt uitlezen, dan zetten wij de lijst op papier.
