Niko Home Control producten voor busbekabeling Railkoppeling
Met een Niko Home Control railkoppeling verbind je de voeding en buscommunicatie tussen verschillende rijen DIN-railmodules in de verdeelkast. De railkoppeling wordt altijd als eerste module links aan het begin van een nieuwe rij geplaatst en zorgt ervoor dat de voedingsspanning en de bus via de schuifbrug worden doorgegeven aan de overige modules op de DIN-rail. Zo bouw je een overzichtelijke en betrouwbare Niko Home Control installatie op.
Binnen deze categorie vind je de Niko Home Control railkoppeling voor installaties met busbekabeling. Gebruik een railkoppeling wanneer je een nieuwe rij DIN-railmodules start waarop geen Connected Controller of voeding aanwezig is. Via de aansluitklemmen verbind je de voeding en de bus met de voorgaande of volgende rij modules, waarna de schuifbrug de verbinding tussen de modules op dezelfde DIN-rail verzorgt. Vanaf de railkoppeling kun je bovendien een buskabel naar een bedieningselement aansluiten.
De railkoppeling geeft voeding en bussignaal door aan de volgende DIN-rail

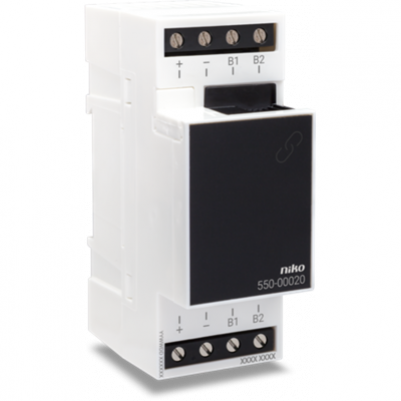

De railkoppeling 550-00020 van Niko Home Control trekt de voeding en het bussignaal door naar een tweede rij modules in je verdeelkast. De modules geven die twee dingen normaal aan elkaar door via contacten aan de zijkant, en zolang alles op één rij staat gebeurt dat vanzelf zodra je ze tegen elkaar aan klikt. Komt er een tweede DIN-rail bij, of een tweede verdeelkast, dan is die verbinding onderbroken en herstelt de railkoppeling hem.
Het is een eenvoudige module met vier klemmen aan de bovenkant en vier klemmen aan de onderkant. Bovenaan sluit je aan wat de vorige rij doorgeeft, onderaan gaat het weer verder naar de volgende rij. Zo blijft je installatie één geheel, ook als de modules over twee of drie rijen verdeeld staan. In huis merk je daar niets van: het licht in de garage schakelt net zo snel als het licht in de woonkamer.
Hieronder lees je wanneer je een railkoppeling nodig hebt, hoeveel het er in jouw kast worden en welke afstand je maximaal kunt overbruggen. Met die drie antwoorden weet je precies hoeveel je er moet kopen.
- 2 modules breed
- Altijd als eerste links op de rij
- Maximaal 20 meter tussen twee koppelingen
Wat doet de railkoppeling van Niko Home Control?
In de verdeelkast staan de modules van Niko Home Control naast elkaar op een metalen rail, de DIN-rail. Ze staan niet alleen naast elkaar, ze zijn ook met elkaar verbonden: via contacten aan de zijkanten geven ze twee dingen door. Dat zijn de voedingsspanning van 26 volt en het bussignaal waarmee ze met de connected controller communiceren.
Dat doorgeven werkt alleen binnen één aaneengesloten rij. Begint er een nieuwe rij, dan staat die zonder voeding en zonder bussignaal, en dan doen de modules erop niets. Helemaal links op elke DIN-rail hoort daarom een connected controller, een voeding of een railkoppeling te staan. Op de eerste rij is dat meestal de connected controller. Op de rijen daarna is het de railkoppeling.
De railkoppeling doet zelf niets slims. Hij schakelt niet, hij dimt niet en hij meet niets. Hij trekt alleen de voeding en het bussignaal door naar de volgende rij modules, zodat die rij meedoet met de rest van je installatie.
Hoeveel railkoppelingen heb ik nodig?
De vuistregel is eenvoudig: elke rij modules die niet begint met de connected controller of met een voeding, begint met een railkoppeling. Hieronder staan de situaties die in de praktijk het meest voorkomen.
| Situatie | Wat je nodig hebt | Toelichting |
|---|---|---|
| Alle modules passen op één rij | Geen railkoppeling | De connected controller staat links en de rest sluit erop aan. |
| De modules gaan door op een tweede rij in dezelfde kast | Eén railkoppeling | Die plaats je helemaal links op de tweede rij. De modules ernaast krijgen de voeding en het bussignaal dan weer gewoon doorgegeven. |
| Drie rijen in dezelfde kast | Twee railkoppelingen | Eén per extra rij. Reken dus altijd het aantal rijen min één, tenzij een rij met een voeding begint. |
| Een tweede verdeelkast binnen 20 meter | Twee railkoppelingen | Eén in de kast waar je vertrekt en één in de kast waar je aankomt. De kabel ertussen mag niet langer zijn dan 20 meter. |
| Een tweede kast verder dan 20 meter weg | Een eigen voeding in die kast | Over die afstand kun je de voeding niet meer doortrekken. De tweede kast krijgt daarom een eigen voedingsmodule. |
| Een rij die begint met een extra voeding | Geen railkoppeling op die rij | Een voedingsmodule mag ook helemaal links staan en neemt die rol dan over. |
De genoemde waarden zijn richtwaarden; raadpleeg voor de definitieve gegevens altijd de handleiding van het product.
Er passen twaalf modules op één rij. Op één DIN-rail koppel je maximaal 12 Niko Home Control modules aan elkaar, en per installatie zijn er maximaal 20 rails. Kom je in een grotere woning ruim boven de twaalf modules uit, tel dan vooraf uit hoeveel rijen je nodig hebt. Dat aantal bepaalt hoeveel railkoppelingen er bij je bestelling komen.
Welke klemmen zitten er op de railkoppeling 550-00020?
De railkoppeling heeft twee keer vier schroefklemmen. Dat lijkt ingewikkelder dan het is, want het gaat twee keer om dezelfde vier aansluitingen: één set waarmee het signaal binnenkomt en één set waarmee het verder gaat.
Plus en min voeren de spanning
Twee klemmen voeren de voedingsspanning van 26 volt. Op die spanning werken alle modules en bedieningen. Het gaat om een veilige lage spanning, die je niet moet verwarren met de 230 volt op de schakelmodules.
B1 en B2 vormen de busbekabeling
Deze twee klemmen zijn de twee busaders. Daarover communiceren de modules onderling en met de connected controller. Het zijn dezelfde twee aders die ook naar de drukknoppen in huis lopen.
Bovenaan komt het binnen, onderaan gaat het verder
De vier klemmen aan de bovenkant verbind je met de rij waar je vandaan komt, de vier aan de onderkant met de rij waar je naartoe gaat. Houd daarbij de volgorde van de aders aan, want als je die verwisselt start de installatie niet op.
Het aansluiten laat je aan je installateur over. Bekabelen in een verdeelkast is werk voor een vakman. Wat wij wel voor je doen, is uitrekenen hoeveel railkoppelingen er in jouw verdeelkast nodig zijn en op welke rij ze komen, zodat je installateur meteen aan de slag kan.
Specificaties van de railkoppeling 550-00020
| Kenmerk | Railkoppeling 550-00020 |
|---|---|
| Montage | DIN-rail, 2 modules breed |
| Aansluitingen | Twee keer vier schroefklemmen: plus, min, B1 en B2 |
| Maximale kabellengte tussen twee railkoppelingen | 20 meter |
| Plaats in de kast | Helemaal links op een rij waar geen controller of voeding staat |
| Modules per DIN-rail | Maximaal 12 Niko Home Control modules aan elkaar gekoppeld |
| DIN-rails per installatie | Maximaal 20 |
| Omgevingstemperatuur | 0 tot 45 graden |
De genoemde waarden zijn richtwaarden; raadpleeg voor de definitieve gegevens altijd de handleiding van het product.
Verwante categorieën
Een installatie met busbekabeling stel je samen uit losse onderdelen. Hieronder staan de categorieën die het dichtst bij deze pagina liggen, zodat je van het een naar het ander kunt kijken zonder terug te gaan naar het overzicht.
- Controller De connected controller, het brein van de installatie. Eén per installatie.
- Voeding Extra voeding voor grotere installaties en voor een tweede verdeelkast.
- Buskabel De tweeaderige kabel tussen de verdeelkast en de bedieningen in huis.
Verder in dit assortiment: verlichting en zonwering, verwarming, koeling en ventilatie, energie meten, sensoren en melders, bedieningen aan de wand, schermen en interfaces. Het volledige overzicht staat op de pagina producten voor busbekabeling. Twijfel je nog tussen bedraad en draadloos, kijk dan bij producten voor traditionele bekabeling of op de hoofdpagina Niko Home Control.
Waarom Niko Home Control bij ons kopen?
- Wij stellen je lijst samen Stuur ons je plattegrond met de gewenste functies per ruimte, dan zetten wij op papier welke modules en bedieningen je nodig hebt.
- Officieel Niko Home Control dealer Met een showroom in Capelle aan den IJssel, zodat je de bedieningen en schermen in het echt kunt zien voordat je een hele woning bestelt.
- Ook de programmering De onderdelen zijn één ding, het instellen is het andere. Wij kunnen je installatie programmeren zodat elke knop doet wat jij wilt.
- Eerlijk advies Wij verkopen ook KNX, Gira One en Busch-free@home. Past een ander systeem beter bij jouw project, dan zeggen we dat gewoon.
Veelgestelde vragen over de railkoppeling
Wat is een railkoppeling?
Een module van twee eenheden breed die de voeding en het bussignaal doorgeeft van de ene rij modules naar de volgende. Modules van Niko Home Control geven die twee dingen normaal via contacten aan de zijkant aan elkaar door, maar dat werkt alleen binnen één aaneengesloten rij. Begint er een nieuwe rij, dan zorgt de railkoppeling dat die meedoet.
Wanneer heb ik er een nodig?
Zodra je modules niet meer op één DIN-rail passen. Helemaal links op elke DIN-rail hoort een connected controller, een voeding of een railkoppeling te staan. Op de eerste rij is dat meestal de controller, op elke rij daarna is het een railkoppeling.
Hoeveel heb ik er nodig?
Eén per extra rij. Twee rijen betekent één railkoppeling, drie rijen twee stuks. Begint een rij met een extra voedingsmodule, dan hoeft daar geen railkoppeling bij, want die voeding neemt dezelfde rol over.
Waar plaats ik hem precies?
Altijd als eerste module helemaal links op de nieuwe rij. De modules die erop volgen sluiten er via de zijcontacten op aan, net als op de eerste rij.
Hoe ver mogen twee kasten uit elkaar staan?
De kabel tussen twee railkoppelingen mag niet langer zijn dan 20 meter. Staat je tweede verdeelkast verder weg, bijvoorbeeld in een bijgebouw achter in de tuin, dan trek je de voeding niet door maar geef je die kast een eigen voedingsmodule.
Wat sluit ik op de vier klemmen aan?
Twee klemmen voor de voedingsspanning van 26 volt, plus en min, en twee klemmen voor de busaders B1 en B2. Bovenaan zit dezelfde set als onderaan: boven komt binnen wat de vorige rij doorgeeft, onder gaat het weer verder.
Hoeveel modules mogen er op één rail?
Op één DIN-rail koppel je maximaal 12 Niko Home Control modules aan elkaar, en per installatie zijn er maximaal 20 rails. Voor een woonhuis is dat ruim, maar het bepaalt wel hoeveel rijen je krijgt en dus hoeveel railkoppelingen er op je lijst komen.
Doet de railkoppeling zelf iets slims?
Nee. Hij schakelt niet, hij dimt niet en hij meet niet. Hij geeft alleen de voeding en het bussignaal door. Je programmeert hem ook niet; hij zit in je kast of hij zit er niet.
Kan ik hem later nog toevoegen?
Ja. Groeit je installatie en komt er een tweede rij bij, dan zet je er alsnog een railkoppeling voor. Wel is het slim om bij het inrichten van de kast al ruimte te reserveren, want een kast die vandaag precies vol zit, is over een paar jaar krap als je de logeerkamer of de oprit ook nog wilt aansluiten.
Heeft de railkoppeling een eigen voeding nodig?
Nee. Hij krijgt zijn spanning uit de rij waar hij vandaan komt en geeft die door. Loop je tegen de grenzen van wat de connected controller kan voeden, dan is het antwoord een extra voedingsmodule en niet een railkoppeling erbij.
Mag ik hem zelf aansluiten?
Het bekabelen van een verdeelkast is werk voor een erkend installateur. Wat wij wel voor je doen, is uitrekenen hoeveel railkoppelingen jouw kast nodig heeft en op welke rij ze komen, zodat je installateur er meteen mee vooruit kan.
Bekijk Niko Home Control in onze showroom
Een verdeelkast met modules laat zich lastig beoordelen op een productfoto. In onze showroom in Capelle aan den IJssel staat een werkende opstelling, zodat je ziet hoe de modules aan elkaar klikken en hoe een tweede rij wordt aangesloten.
Voor uitgebreid advies raden we aan vooraf een afspraak te maken, zodat we rustig de tijd voor je kunnen nemen.
Hulp nodig bij het samenstellen?
Hoeveel railkoppelingen je nodig hebt, volgt uit het aantal modules dat in je verdeelkast komt. Weet je dat aantal nog niet, dan is dat precies de vraag waar wij je mee helpen.
Stuur ons je plattegrond met de gewenste functies per ruimte. Bekijk onze dienst domotica samenstellen of onze installatie en programmering, vraag een offerte aan, of neem gewoon contact met ons op.
De railkoppeling trekt de voeding en de bus door naar de volgende rij modules, ook naar een tweede kast binnen twintig meter.
Bekijk de railkoppelingen Laat het samenstellen Contact opnemen
