Niko Home Control producten voor busbekabeling Verwarming
Met de Niko Home Control verwarmingsmodules regel je de temperatuur per ruimte en integreer je de complete verwarmingsinstallatie in jouw Niko Home Control systeem met busbekabeling. De modules worden centraal op de DIN-rail in de verdeelkast geplaatst en sturen onder andere zoneventielen, circulatiepompen en – afhankelijk van de installatie – de centrale verwarmings- of koelinstallatie aan. Zo geniet je van optimaal comfort en een efficiënte regeling per zone.
Binnen deze categorie vind je verwarmings- en koelingsmodules, thermostaten en andere componenten voor zoneregeling binnen Niko Home Control. Een verwarmings- of koelingsmodule kan vier afzonderlijke zones of ruimtes aansturen, waarbij iedere zone is voorzien van een geschikte Niko Home Control thermostaat of compatibele temperatuurregeling. Alle componenten werken uitsluitend in combinatie met een Niko Home Control installatie met busbekabeling en de Connected Controller, waardoor verwarming en koeling naadloos samenwerken met andere slimme functies zoals aanwezigheidsdetectie, tijdschema's en energiebeheer.
Zo verwarm je per zone met de verwarmingsmodule van Niko Home Control
De verwarmingsmodule van Niko Home Control regelt je verwarming per zone, zodat elke kamer de temperatuur krijgt die daar hoort op de tijden dat je die ruimte gebruikt. Op de doos staat verwarmings- of koelingsmodule 550-00150, want dezelfde module stuurt in de zomer je koeling aan. Deze pagina gaat over de winterkant; hoe je met dezelfde module koelt, lees je op de pagina koeling.
Eén thermostaat in de woonkamer die het hele huis bepaalt, blijft een compromis. De slaapkamer wordt te warm, de badkamer is om half zeven 's ochtends nog koud en de logeerkamer warmt de hele winter mee terwijl er twee keer per jaar iemand slaapt. Met zoneverwarming geef je elke ruimte een eigen gewenste temperatuur en een eigen weekschema.
De module klikt op de DIN-rail in de verdeelkast en schakelt van daaruit de kleppen op je vloerverwarmingsverdeler of de kranen op je radiatoren. In de ruimte zelf hangt een thermostaat waarop je afleest hoe warm het is en waarop je bijstelt. Hieronder lees je hoeveel zones er op één module passen, wat je op de uitgangen mag aansluiten en hoe de module je ketel of warmtepomp laat meelopen.
- Vier zones per module
- Tot twintig zones per woning
- Voor vloerverwarming en radiatoren
Wat is een zone in Niko Home Control?
Een zone is een deel van je woning met een eigen gewenste temperatuur. Meestal valt zo'n zone samen met één kamer. Ruimtes die je toch altijd gelijk wilt houden, zoals de hal en de overloop, mag je als één zone behandelen.
Voor elke zone heb je twee dingen nodig. In de ruimte zelf hangt de bediening waarop je de temperatuur afleest en instelt. In de verdeelkast hoort daar een uitgang van de module bij, die de klep of de radiatorkraan van die ruimte opent en sluit. Op één module zitten vier van die uitgangen, en daarnaast nog een vijfde. Die vijfde stuurt aan het einde van het stookseizoen je installatie van verwarmen naar koelen, bijvoorbeeld bij een warmtepomp.
Reken de bediening per zone mee. Elke zone vraagt een eigen thermostaat van Niko Home Control in die ruimte. Die vind je in de categorie thermostaat. De taakverdeling is eenvoudig: de module in de verdeelkast doet het schakelwerk, de thermostaat aan de muur meet de temperatuur en is de plek waar je hem bijstelt.
Hoeveel verwarmingsmodules van Niko Home Control heb ik nodig?
Wil je een verwarmingsmodule kopen, begin dan met tellen. Tel de ruimtes die een eigen temperatuur moeten krijgen en deel dat aantal door vier. Reken meteen de plek op de DIN-rail mee: de module is vier eenheden breed en staat daar naast de connected controller en je overige modules. In de tabel hieronder zie je wanneer er iets anders geldt.
| Jouw situatie | Wat dat betekent | Toelichting |
|---|---|---|
| Vier ruimtes met een eigen temperatuur | Eén module | Vier zones is het maximum per module. De vijfde uitgang staat daar los van en dient voor het omschakelen tussen verwarmen en koelen. |
| Acht of tien ruimtes | Twee of drie modules | Reken steeds per vier. In totaal mag een installatie 20 zones tellen, verdeeld over hooguit tien modules. |
| Kleppen op 230 volt en kleppen op 24 volt door elkaar | Aparte modules per spanning | Op één module staan alle vier de aansluitingen op dezelfde spanning. Heb je allebei de soorten kleppen in huis, dan krijgt elke soort zijn eigen module. |
| Je hebt zowel verwarming als koeling | Dezelfde module | De vijfde uitgang laat je installatie van verwarmen naar koelen gaan en weer terug. Daar komt geen tweede module aan te pas. |
| Je wilt de temperatuur ook op een schermpje aan de wand zien | Digital black in de 24 volt uitvoering, 550-18001 | Alleen die uitvoering heeft een temperatuursensor aan boord. De 230 volt uitvoering 551-18001 kun je niet als thermostaat instellen. |
| Je warmtepomp of ketel heeft een eigen koppeling met Niko | Mogelijk geen module nodig | Voor een aantal merken bestaat er een directe koppeling, en dan verloopt de regeling anders. Geef ons het merk en het type door voordat je bestelt, dan zoeken wij uit wat je nodig hebt. |
De genoemde waarden zijn richtwaarden; raadpleeg voor de definitieve gegevens altijd de handleiding van het product.
Voed je zoneventielen niet vanaf de busvoeding. Werk je met zoneventielen op 24 volt gelijkspanning, dan haal je die spanning niet uit de voeding van de Niko Home Control bus. Die voeding is bedoeld voor de busbekabeling en de modules zelf en is niet op kleppen berekend. Er hoort in dat geval een aparte voeding voor de ventielen bij. Bij het uittekenen van de verdeelkast wordt dat punt regelmatig over het hoofd gezien.
Wat mag je op een uitgang van de verwarmingsmodule aansluiten?
De module schakelt de kleppen of de kranen van je verwarming. Hoeveel stroom er daarbij mag lopen, hangt af van het soort belasting. Dat onderscheid telt echt mee: een klep met een motortje erin vraagt op het moment van inschakelen kort veel meer stroom dan een eenvoudig verwarmingselement.
| Soort belasting | Maximaal per uitgang | Waar je dit tegenkomt |
|---|---|---|
| Resistief | 16 ampère | Verwarmingselementen die alleen warmte maken, zonder motor of elektronica. |
| Capacitief | 10 ampère | Onderdelen met een elektronische voeding erin, zoals sommige regelunits. |
| Inductief | 6 ampère | Motorkleppen, pompen en alles waar een spoel in zit. Die trekken bij het inschakelen kort veel meer stroom, dus die grens ligt lager. |
De genoemde waarden zijn richtwaarden; raadpleeg voor de definitieve gegevens altijd de handleiding van het product.
In een woning is dit zelden krap. De kleppen op een vloerverwarmingsverdeler nemen maar weinig stroom op, dus met vier zones zit je ruim onder de grens. Het onderscheid gaat pas meetellen zodra je een pomp of een zwaardere unit rechtstreeks op een uitgang wilt aansluiten. Stuur ons in dat geval een foto van het typeplaatje van wat je wilt aansturen.
Waarom slaat de verwarming niet meteen aan als ik het warmer zet?
Een zoneklep heeft even nodig om open te draaien. De module houdt daarom standaard een vertraging van 1 minuut aan op de zoneklep, zodat de klep echt open staat voordat er water door de vloer of de radiator gestuurd wordt. Aan het einde laat de module de centrale eenheid standaard 3 minuten nalopen, zodat de warmte die al onderweg is nog in huis terechtkomt in plaats van in de leiding blijft staan.
In huis merk je daar weinig van, behalve dat je ketel of warmtepomp niet bij elke kleine wijziging meteen aan- en uitspringt. Wil je die tijden anders hebben, dan zijn ze bij het programmeren van je installatie aan te passen.
Wat merk je van zoneverwarming in huis?
Elke ruimte krijgt een eigen weekschema
De badkamer warm rond de tijd dat je opstaat, de woonkamer vanaf een uur voordat je thuiskomt en de slaapkamers 's nachts een paar graden lager. Je stelt dat schema één keer in en daarna loopt het vanzelf door.
Je stookt niet voor lege kamers
Een logeerkamer of een werkkamer die maar af en toe gebruikt wordt, hoeft niet het hele seizoen op temperatuur te blijven. Met een eigen zone zet je die ruimte laag en warm je hem alleen op wanneer er iemand komt.
Je stelt de temperatuur bij terwijl je onderweg bent
Kom je eerder thuis dan gepland of blijf je een dag langer weg, dan verzet je het schema in de app. Zo stap je niet in een koud huis en stook je ook niet voor niets door.
De verwarming doet mee in je scènes
De verwarming zit in dezelfde installatie als je verlichting en je rolluiken. Daardoor kan de temperatuur meedoen in de scènes die je vastlegt. Zet je het huis in de vakantiestand, dan zakt de temperatuur samen met de rest van het huis.
Specificaties van de verwarmingsmodule 550-00150
| Kenmerk | Verwarmings- of koelingsmodule 550-00150 |
|---|---|
| Montage | DIN-rail, 4 modules breed |
| Aantal zones | Maximaal 4 zones of kamers per module |
| Extra uitgang | 1 uitgang voor het omschakelen tussen verwarmen en koelen |
| Belasting per uitgang | Inductief 6 ampère, capacitief 10 ampère, resistief 16 ampère |
| Vertraging op de zoneklep | Standaard 1 minuut |
| Naloop van de centrale eenheid | Standaard 3 minuten |
| Spanning op de uitgangen | Alle vier de aansluitingen dezelfde spanning; 230 volt wisselspanning en 24 volt gelijkspanning niet mengen |
| Maximum per installatie | 20 zones, verdeeld over maximaal tien modules |
| Bediening per zone | Elke zone vraagt een eigen thermostaat van Niko Home Control |
| Omgevingstemperatuur | 0 tot 45 graden |
De genoemde waarden zijn richtwaarden; raadpleeg voor de definitieve gegevens altijd de handleiding van het product.
Verwante categorieën
Een installatie met busbekabeling stel je samen uit losse onderdelen. Hieronder staan de categorieën die het dichtst bij deze pagina liggen, zodat je van het een naar het ander kunt kijken zonder terug te gaan naar het overzicht.
- Koeling Dezelfde module, nu voor het aansturen van koeling.
- Ventilatie De ventilatiemodule voor een centraal systeem van type C of D.
- Thermostaat De bediening aan de wand waarmee je per zone de temperatuur regelt.
Verder in dit assortiment: de verdeelkast, verlichting en zonwering, energie meten, sensoren en melders, bedieningen aan de wand, schermen en interfaces. Het volledige overzicht staat op de pagina producten voor busbekabeling. Twijfel je nog tussen bedraad en draadloos, kijk dan bij producten voor traditionele bekabeling of op de hoofdpagina Niko Home Control.
Waarom Niko Home Control bij ons kopen?
- Wij stellen je lijst samen Stuur ons je plattegrond met de gewenste functies per ruimte, dan zetten wij op papier welke modules en bedieningen je nodig hebt.
- Officieel Niko Home Control dealer Met een showroom in Capelle aan den IJssel, zodat je de bedieningen en schermen in het echt kunt zien voordat je een hele woning bestelt.
- Ook de programmering De onderdelen zijn één ding, het instellen is het andere. Wij kunnen je installatie programmeren zodat elke knop doet wat jij wilt.
- Eerlijk advies Wij verkopen ook KNX, Gira One en Busch-free@home. Past een ander systeem beter bij jouw project, dan zeggen we dat gewoon.
Veelgestelde vragen over de verwarmingsmodule van Niko Home Control
Wat doet de verwarmingsmodule precies?
De verwarmings- of koelingsmodule 550-00150 stuurt de verwarming per ruimte aan. In de praktijk schakelt hij de kleppen op je vloerverwarmingsverdeler of de kranen op je radiatoren. Op één module regel je maximaal vier zones of kamers, elk met een eigen gewenste temperatuur en een eigen weekschema.
Wat is precies een zone?
Een deel van je woning met een eigen gewenste temperatuur. Meestal is dat één kamer, maar ruimtes die je toch altijd gelijk wilt houden mogen samen één zone vormen, zoals de hal en de overloop. Elke zone heeft een eigen bediening in die ruimte en een eigen uitgang op de module in de verdeelkast.
Hoeveel zones kan ik in een woning maken?
Vier per module, en over de hele installatie maximaal twintig zones verdeeld over hooguit tien modules. Voor een woonhuis is dat ruim bemeten. Twintig ruimtes die elk een eigen temperatuur nodig hebben, kom je zelden tegen.
Heb ik per ruimte een thermostaat nodig?
Ja. Elke zone vraagt een eigen thermostaat van Niko Home Control in die ruimte. Die meet de temperatuur en is de plek waar je hem bijstelt. Het schakelwerk gebeurt in de verdeelkast, door de module op de DIN-rail.

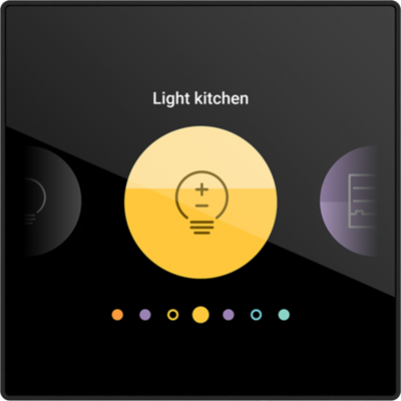

Kan ik daarvoor een Digital black schermpje gebruiken?
Alleen de 24 volt uitvoering 550-18001, want daar zit een temperatuursensor in. De 230 volt uitvoering 551-18001 kun je niet als thermostaat instellen. Achteraf wisselen kan niet zonder de wand open te maken, dus dit is een keuze die je voor de bouw maakt.
Waarvoor is die vijfde uitgang?
Voor het omschakelen tussen verwarmen en koelen. Heb je een warmtepomp die in de zomer ook koelt, dan geeft die uitgang aan het einde van het stookseizoen door dat de installatie van stand moet wisselen. Voor het koelen zelf heb je dus geen tweede module nodig; hoe dat verder werkt, staat op onze pagina over koeling.
Waarom slaat mijn verwarming niet meteen aan?
Omdat een zoneklep tijd nodig heeft om open te draaien. De module houdt standaard een vertraging van 1 minuut aan op de zoneklep, zodat er pas water gaat stromen als de klep echt open staat. Aan het einde laat de module de centrale eenheid standaard 3 minuten nalopen, zodat de warmte die al onderweg is nog in huis terechtkomt. Bij het programmeren zijn die tijden aan te passen.
Hoeveel mag er aan een uitgang hangen?
Dat hangt af van het soort belasting: inductief 6 ampère, capacitief 10 ampère en resistief 16 ampère per uitgang. Kleppen op een vloerverwarmingsverdeler nemen weinig stroom op, dus in een woning zit je hier ruim onder. Wil je een pomp of een zwaardere unit rechtstreeks aansturen, kijk dan eerst op het typeplaatje wat voor belasting dat is.
Mag ik 230 volt en 24 volt kleppen op één module zetten?
Nee. Op één module staat maar één spanning: of alle vier de aansluitingen zijn 230 volt wisselspanning, of ze zijn alle vier 24 volt gelijkspanning. Heb je allebei de soorten kleppen in huis, dan komen er twee modules in de verdeelkast.
Kan ik zoneventielen op 24 volt voeden vanuit de bus?
Nee. De voeding van de Niko Home Control bus is bedoeld voor de busbekabeling en de modules zelf en is niet op kleppen berekend. Zoneventielen op 24 volt gelijkspanning krijgen een eigen voeding. Dat is een van de punten die bij het uittekenen het vaakst wordt overgeslagen.
Werkt dit met mijn warmtepomp of ketel?
Vaak wel, maar op meer dan één manier. Soms schakel je de kleppen met deze module, soms heeft je ketel of warmtepomp een eigen koppeling met Niko Home Control en verloopt de regeling anders. Welke functies je in dat tweede geval krijgt, hangt af van het toestel. Leg je merk en type dus even aan ons voor voordat je bestelt.
Kan ik de temperatuur ook op afstand bijstellen?
Ja, via de app. Handig als je eerder thuis bent dan gepland, of juist een dag later terugkomt van vakantie. Je installatie moet daarvoor wel met internet verbonden zijn.
Kan de verwarming meedoen in een scène?
Ja. De verwarming zit in dezelfde installatie als je verlichting en je rolluiken, dus de temperatuur kan mee in wat je vastlegt. Zet je het huis in de vakantiestand, dan zakt de temperatuur samen met de rest van het huis.
Hoeveel ruimte kost de module in de verdeelkast?
Vier eenheden breed op de DIN-rail. Heb je acht zones, dan zijn dat twee modules en dus acht eenheden. Reken die ruimte mee bij het indelen van de kast, naast de connected controller en je overige modules.
