Niko Home Control producten voor busbekabeling Ventilatiebediening
Met de Niko Home Control ventilatiebediening bedien je eenvoudig de ventilatiestanden van een centraal ventilatiesysteem binnen een Niko Home Control installatie met busbekabeling. Via de bediening schakel je snel tussen de verschillende ventilatiestanden, zodat je de luchtkwaliteit en het comfort in huis eenvoudig kunt aanpassen aan de actuele situatie. Denk bijvoorbeeld aan extra ventilatie tijdens het koken, douchen of wanneer er meerdere mensen aanwezig zijn.
Binnen deze categorie vind je ventilatiebedieningen met en zonder programmeerbare ledindicatie in verschillende kleuren. De ventilatiebediening werkt uitsluitend in combinatie met een Niko Home Control installatie met busbekabeling en een gekoppelde Niko Home Control ventilatiemodule. De bediening wordt via een klikmechanisme op een Niko Home Control muurprint bevestigd, die apart moet worden besteld, en vervolgens afgewerkt met een afdekplaat uit de Niko Original, Niko Intense of Niko Pure serie. Via de Niko Home Control programmeersoftware bepaal je zelf welke ventilatiestanden en functies aan de bedieningstoetsen worden toegewezen, zodat de bediening volledig aansluit op jouw ventilatiesysteem en gebruikswensen.
De ventilatiebediening met led voor Niko Home Control: vier knoppen aan de wand
Met de ventilatiebediening 101-52054 van Niko Home Control met busbekabeling kies je de stand van je centrale ventilatiesysteem. Er zitten vier actieknoppen op: een knop voor de lage stand, een voor de normale stand, een voor de hoge stand en een boostknop. De led laat zien welke stand actief is, zodat je niet hoeft te raden of het systeem nog hard staat te blazen.
In een woning met busbekabeling hangt zo'n bediening op de plek waar je hem nodig hebt en niet op de plek waar de ventilatie-unit toevallig zit. De knoppen sturen namelijk alleen een signaal over de dunne buskabel; het echte schakelen gebeurt in de verdeelkast, op de ventilatiemodule. Daardoor kun je er meerdere ophangen, in de keuken en in de badkamer, zonder dat er extra stuurdraad naar de zolder hoeft.
Op deze pagina lees je wat de vier knoppen doen, waarom de boostknop in de praktijk het verschil maakt, wat je in de verdeelkast nodig hebt en wanneer automatisch ventileren op luchtvochtigheid of CO2 een betere keuze is.
- Vier knoppen: laag, normaal, hoog en boost
- Led toont de actieve stand
- Verkrijgbaar in wit, antraciet en zwart
Hoe bedien je je ventilatie met Niko Home Control?
Een centraal ventilatiesysteem heeft doorgaans drie standen. In de meeste woningen zit daar een gewone drie- of vierstandenschakelaar bij, vaak op een onhandige plek en zonder dat je kunt zien welke stand aanstaat. De ventilatiebediening met led vervangt die schakelaar door een bedieningselement dat past bij de rest van je schakelmateriaal.
Elke stand heeft zijn eigen knop
Drie van de vier knoppen komen overeen met de drie standen van je ventilatiesysteem: laag, normaal en hoog. Je drukt op de stand die je wilt en die blijft actief tot je zelf iets anders kiest. Dat werkt precies zoals je van een lichtschakelaar gewend bent, zonder doorklikken langs standen die je niet nodig hebt.
De boostknop schakelt zichzelf weer terug
De vierde knop is de boostknop. Die zet de hoogste stand aan gedurende een vooraf ingestelde tijd. Als die tijd om is, keert de installatie vanzelf terug naar de stand waarin hij daarvoor stond. Je hoeft dus niets terug te zetten en de ventilatie blijft niet de rest van de dag op vol vermogen doordraaien.
De led laat zien welke stand actief is
De led op de bediening geeft aan welke stand actief is. Dat klinkt klein, maar het is het verschil tussen weten en gokken. Vooral bij een stille unit hoor je namelijk nauwelijks of hij op de lage of de normale stand draait, en dan blijft een hoge stand ongemerkt uren aanstaan.
Je monteert hem als elk ander bedieningselement
Het bedieningselement klikt op een muurprint, de sokkel die in de wanddoos zit en waarop de buskabel wordt aangesloten. Daaromheen komt het schakelaarraam in de kleur en het model van je overige schakelmateriaal. De bediening is er in wit, antraciet en zwart.
Waar hang je een ventilatiebediening het beste op?
De plek bepaalt of je hem gebruikt. In de keuken wil je de hoge stand aan kunnen zetten als er een pan staat te sudderen, en dat lukt alleen als de knop binnen handbereik naast het aanrecht of bij de deur zit. In de badkamer is het handiger om de bediening net buiten de deur te hangen, zodat je hem droog kunt indrukken voordat je onder de douche stapt. In het washok of de bijkeuken hangt hij op de plek waar de wasdroger of het wasrek staat, want daar komt de meeste vochtige lucht vandaan.
- Keuken: naast het aanrecht of bij de deur
- Badkamer: net buiten de deur
- Washok: bij het wasrek of de droger
Een boostknop werkt prettiger dan handmatig terugschakelen. Wie na het douchen de ventilatie op de hoogste stand zet, moet daar een half uur later aan terugdenken. In de praktijk gebeurt dat zelden: je bent aangekleed, je bent beneden en de knop hangt boven. Het gevolg is een unit die de hele dag op vol vermogen draait en een woning die daardoor onnodig ver afkoelt. Met de boostknop zet je diezelfde hoge stand aan, maar bepaalt de installatie zelf wanneer hij terugvalt naar de stand van daarvoor.
Wat heb je in de verdeelkast nodig?
De ventilatiebediening aan de wand schakelt zelf niets. Zij geeft over de buskabel door op welke knop je hebt gedrukt. Het schakelwerk gebeurt in de verdeelkast, op de ventilatiemodule met artikelnummer 550-00140. Die module zit op de DIN-rail, de metalen strip in je verdeelkast waarop de automaten en de modules naast elkaar worden geklikt, en is twee modules breed.
De ventilatiemodule vervangt de standaard drie- of vierstandenschakelaar van je ventilatie-unit. Hij heeft drie standen met elk een eigen uitgang en werkt met potentiaalvrije relaiscontacten. Potentiaalvrij betekent dat de module zelf geen spanning op die contacten zet: hij maakt of verbreekt alleen een verbinding, net zoals de mechanische standenschakelaar dat deed. Je ventilatie-unit levert de spanning en de module bepaalt welke van de drie draden wordt doorverbonden.
| Kenmerk | Ventilatiemodule 550-00140 |
|---|---|
| Montage | DIN-rail in de verdeelkast, 2 modules breed |
| Geschikt voor | Een centraal ventilatiesysteem van type C (mechanische afvoer) en van type D (mechanische toevoer en afvoer met warmteterugwinning) |
| Aantal standen | Drie, elk met een eigen uitgang: laag of eco, normaal en hoog |
| Soort uitgang | Potentiaalvrije relaiscontacten, dus geen stuursignaal van 0-10 V |
| Schakelvermogen | Maximaal 230 V en 16 A per kanaal |
| Wat hij vervangt | De standaard drie- of vierstandenschakelaar van je ventilatie-unit |
De genoemde waarden zijn richtwaarden; raadpleeg voor de definitieve gegevens altijd de handleiding van het product.
Meer over deze module lees je op de pagina over de ventilatiemodule.
Leg je merk en type ventilatie-unit eerst aan ons voor. De ventilatiebediening hoort bij een centraal ventilatiesysteem dat via je Niko Home Control installatie wordt aangestuurd. Of jouw unit zich op die manier laat aansturen, hangt af van het merk en het type. Sommige units werken niet met een standenschakelaar maar met een eigen stuuringang, en dan is er een andere oplossing nodig. Stuur ons daarom het merk en het typenummer van je unit, dan zoeken wij uit welke weg voor jouw situatie de juiste is.
Kan de ventilatie ook vanzelf harder gaan?
Een knop indrukken werkt alleen als je eraan denkt. Ventileren gaat juist over momenten waarop je met iets anders bezig bent: koken, douchen, was ophangen. Daarom is het in veel woningen verstandiger om de ventilatie te laten reageren op de lucht zelf, en de bediening aan de wand te houden voor de keren dat je handmatig wilt ingrijpen.
Stuur de ventilatie met een sensor van 0-10 V
Sluit een luchtvochtigheids- of CO2-sensor met een uitgang van 0-10 V aan op de analoge sensormodule. Zo'n sensor geeft zijn meetwaarde door als een spanning tussen 0 en 10 volt: hoe hoger de waarde, hoe hoger de spanning. De installatie leest die waarde uit en past daarop de ventilatiestand aan.
Gebruik een drukknop met comfortsensoren in de badkamer
In een drukknop met comfortsensoren zit een vochtigheidssensor die van 0 tot 100 procent relatieve vochtigheid meet, met een nauwkeurigheid van plus of min 5 procent tussen 20 en 80 procent bij 25 graden. Zo hangt er in de badkamer één bedieningselement dat zowel schakelt als de vochtigheid meet, zonder aparte sensor aan het plafond.
Automatisch en handmatig sluiten elkaar niet uit. Een woning waarin de ventilatie op vochtigheid meestuurt, heeft nog steeds baat bij een boostknop in de keuken. Een vochtsensor merkt damp op, maar reageert niet op bakluchtjes. De praktische verdeling is meestal: het automatische deel houdt de basis op orde, en de bediening aan de wand is er voor de momenten dat jij zelf iets wilt.
Welke ventilatiebediening past bij jouw Niko Home Control installatie?
Je kunt de ventilatie op drie manieren bedienen: met de ventilatiebediening aan de wand, automatisch op een sensor, of vanaf een Digital black bedieningsscherm. In de tabel hieronder staat per situatie wat je kiest en wat daar in de verdeelkast bij hoort.
| Situatie | Wat je kiest | Wat je in de verdeelkast nodig hebt |
|---|---|---|
| Je wilt in de keuken en de badkamer met een knop de stand kiezen en zien welke stand aanstaat | Ventilatiebediening met led, 101-52054 in wit, 122-52054 in antraciet of 161-52054 in zwart | De ventilatiemodule 550-00140, twee modules breed op de DIN-rail |
| Je vergeet na het douchen steeds terug te schakelen | Ventilatiebediening met led en gebruik de boostknop in plaats van de hoge stand | De ventilatiemodule 550-00140 |
| Je wilt dat de ventilatie vanzelf harder gaat zodra de lucht vochtig wordt | Een drukknop met comfortsensoren in de badkamer, eventueel aangevuld met een ventilatiebediening | De ventilatiemodule 550-00140 |
| Je wilt sturen op CO2 in de woonkamer of op vochtigheid met een eigen sensor | Een sensor met een uitgang van 0-10 V | De analoge sensormodule voor de sensor, plus de ventilatiemodule 550-00140 om te schakelen |
| Je wilt vanaf één plek in de hal de ventilatie, de verlichting, de verwarming en je scènes bedienen | Een Digital black bedieningsscherm | De modules die bij de betreffende functies horen, voor ventilatie dus de ventilatiemodule 550-00140 |
| Je weet nog niet of jouw ventilatie-unit zich zo laat aansturen | Eerst uitzoeken welke koppeling bij jouw unit past | Leg ons het merk en het typenummer van je unit voor, dan bepalen wij welke module erbij hoort |
De genoemde waarden zijn richtwaarden; raadpleeg voor de definitieve gegevens altijd de handleiding van het product.
Specificaties van de ventilatiebediening 101-52054
| Kenmerk | Ventilatiebediening met led |
|---|---|

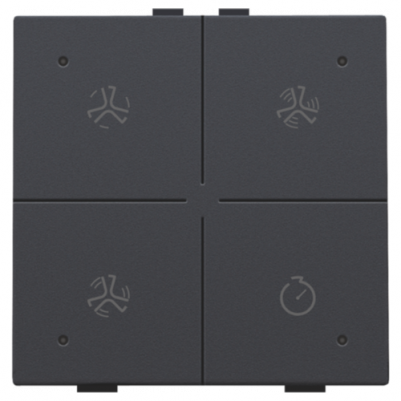

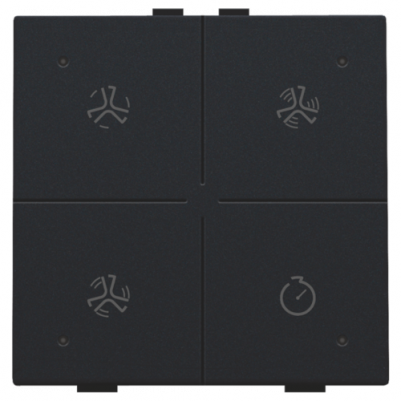

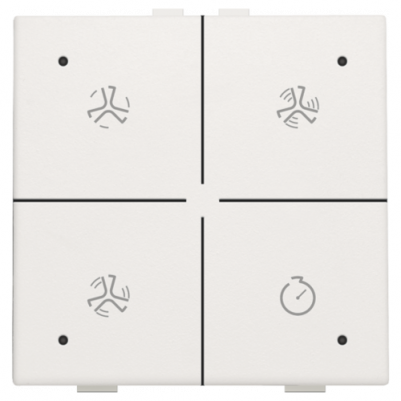

| Artikelnummers | 101-52054 in wit, 122-52054 in antraciet, 161-52054 in zwart |
| Aantal actieknoppen | Vier: laag, normaal, hoog en boost |
| Functie van de boostknop | Zet de hoogste stand aan gedurende een vooraf ingestelde tijd en keert daarna terug naar de vorige stand |
| Indicatie | Een led die aangeeft welke stand actief is |
| Voeding | 26 Vdc via de buskabel |
| Omgevingstemperatuur | 0 tot 50 graden |
| Montage | Het bedieningselement klikt op een muurprint, met een schakelaarraam eromheen |
| Schakelen gebeurt op | De ventilatiemodule 550-00140 in de verdeelkast |
De genoemde waarden zijn richtwaarden; raadpleeg voor de definitieve gegevens altijd de handleiding van het product.
Waar let je op voordat je een ventilatiebediening bestelt?
Tel je bedieningen met een led mee
De voeding in de connected controller volstaat voor maximaal 24 modules in de verdeelkast en 70 bedieningen, waarvan er maximaal 20 een indicatieled mogen hebben. De ventilatiebediening heeft altijd een led en hoort dus bij die twintig. Hang je in een grote woning veel bedieningen met een lampje op, tel ze dan vooraf na, zodat je niet achteraf op een extra voeding stuit.
Bepaal de plekken voordat de wanden dichtgaan
Naar elke bediening loopt een dunne buskabel. Die kabel is eenvoudig mee te leggen zolang de wanden nog open zijn en lastig achteraf. Bedenk daarom in de tekenfase al of er naast de badkamerdeur en in de keuken een bediening komt, ook als je nog twijfelt of je hem gaat gebruiken.
Hang hem op dezelfde hoogte als je lichtschakelaars
Een ventilatiebediening die hoger of lager hangt dan de rest, valt meteen op. De bediening is er in wit, antraciet en zwart, dus je kunt hem laten aansluiten op je overige schakelmateriaal. Vergeet niet dat er naast het bedieningselement ook een muurprint en een schakelaarraam nodig zijn.
Bepaal vooraf hoe lang de boost moet duren
De boostknop werkt met een tijd die vooraf wordt ingesteld in de programmering. Hoe lang die boost prettig werkt, verschilt per ruimte: een badkamer is meestal binnen een half uur droog, terwijl een washok met natte was langer nodig heeft. Geef bij het samenstellen door wat je per ruimte wilt, dan wordt dat in één keer goed ingesteld.
De aansluiting op de ventilatie-unit is werk voor een installateur. De ventilatiemodule schakelt maximaal 230 V en 16 A per kanaal en komt in de verdeelkast te zitten. Het aansluiten van de bedrading naar je ventilatie-unit en het werken in de kast laat je daarom over aan een erkend installateur. Het uitdenken, samenstellen en programmeren kunnen wij voor je verzorgen.
Verwante categorieën
Een installatie met busbekabeling stel je samen uit losse onderdelen. Hieronder staan de categorieën die het dichtst bij deze pagina liggen, zodat je van het een naar het ander kunt kijken zonder terug te gaan naar het overzicht.
- Enkelvoudige drukknop Eén knop voor één functie, met of zonder led en comfortsensoren.
- Tweevoudige drukknop Twee functies op één plek in de wand.
- Viervoudige drukknop Vier functies op één plek, handig bij de voordeur of het bed.
- Zesvoudige drukknop Zes functies op één plek, voor een centrale bedieningsplek.
- Drukknop met temperatuur- en vochtigheidssensor Dezelfde drukknop, maar met comfortsensoren voor verwarming en ventilatie.
- Enkelvoudige dimbediening Dimmen van één lichtkring, met een voorkeursstand.
- Tweevoudige dimbediening Twee lichtkringen dimmen vanaf één plek.
- Enkelvoudige motorbediening Eén rolluik of scherm bedienen, met een voorkeurspositie.
- Tweevoudige motorbediening Twee rolluiken of schermen vanaf één plek.
- Audiobediening Muziek bedienen vanaf de wand in plaats van vanaf je telefoon.
- Muurprints De onderdelen waarmee een bediening op de bus wordt aangesloten.
- Drukknopinterface Om een gewone drukknop mee te laten doen in je installatie.
Verder in dit assortiment: de verdeelkast, verlichting en zonwering, verwarming, koeling en ventilatie, energie meten, sensoren en melders, schermen en interfaces. Het volledige overzicht staat op de pagina producten voor busbekabeling. Twijfel je nog tussen bedraad en draadloos, kijk dan bij producten voor traditionele bekabeling of op de hoofdpagina Niko Home Control.
Waarom Niko Home Control bij ons kopen?
- Wij stellen je lijst samen Stuur ons je plattegrond met de gewenste functies per ruimte, dan zetten wij op papier welke modules en bedieningen je nodig hebt.
- Officieel Niko Home Control dealer Met een showroom in Capelle aan den IJssel, zodat je de bedieningen en schermen in het echt kunt zien voordat je een hele woning bestelt.
- Ook de programmering De onderdelen zijn één ding, het instellen is het andere. Wij kunnen je installatie programmeren zodat elke knop doet wat jij wilt.
- Eerlijk advies Wij verkopen ook KNX, Gira One en Busch-free@home. Past een ander systeem beter bij jouw project, dan zeggen we dat gewoon.
Veelgestelde vragen over de ventilatiebediening met led
Wat doet de ventilatiebediening met led precies?
Het is een bedieningselement voor de wand waarmee je de stand van je centrale ventilatiesysteem kiest. Er zitten vier actieknoppen op: een knop per stand van het systeem, dus laag, normaal en hoog, plus een boostknop. De led geeft aan welke stand op dat moment actief is. De bediening zelf schakelt niets; zij geeft over de buskabel door waarop je hebt gedrukt.
In welke kleuren is de ventilatiebediening er?
In drie kleuren, elk met een eigen artikelnummer: 101-52054 in wit, 122-52054 in antraciet en 161-52054 in zwart. Zo kun je hem laten aansluiten bij de rest van je schakelmateriaal. Het bedieningselement klikt op een muurprint, de sokkel in de wanddoos, en daaromheen komt het schakelaarraam.
Wat gebeurt er precies als ik op de boostknop druk?
De boostknop zet de hoogste stand aan gedurende een tijd die vooraf is ingesteld. Zodra die tijd om is, keert de installatie terug naar de stand waarin hij daarvoor stond. Je hoeft dus zelf niets terug te zetten. Dat scheelt de situatie waarin de ventilatie na het douchen de hele dag op vol vermogen blijft draaien omdat niemand eraan denkt.
Waarom is die led belangrijk?
Omdat je anders niet weet welke stand actief is. Moderne ventilatie-units zijn stil, dus aan het geluid hoor je vaak niet of hij laag of hoog draait. Zonder indicatie blijft een hoge stand ongemerkt uren aanstaan, met onnodig warmteverlies tot gevolg. De led maakt daar in één oogopslag een eind aan.
Waar hang ik de ventilatiebediening het beste op?
In de keuken bij het aanrecht of naast de deur, zodat je bij het koken de hoge stand of de boost kunt aanzetten. Bij de badkamer hang je hem meestal net buiten de deur, zodat je hem met droge handen indrukt voordat je gaat douchen. In een washok of bijkeuken hoort hij in de buurt van het wasrek of de droger. Hang hem op dezelfde hoogte als je lichtschakelaars.
Kan ik er meerdere ophangen?
Ja. Omdat de bedieningen via de buskabel met de verdeelkast praten en niet zelf schakelen, kun je er een in de keuken en een in de badkamer hangen zonder extra stuurdraad naar je ventilatie-unit. Houd wel het voedingsbudget in de gaten: de voeding in de connected controller volstaat voor maximaal 24 modules in de kast en 70 bedieningen, waarvan maximaal 20 met een indicatieled.
Wat heb ik in de verdeelkast nodig?
De ventilatiemodule met artikelnummer 550-00140. Die is twee modules breed op de DIN-rail en vervangt de standaard drie- of vierstandenschakelaar van je ventilatie-unit. Hij heeft drie standen met elk een eigen uitgang: laag of eco, normaal en hoog. Zonder die module in de kast heeft de bediening aan de wand niets om aan te sturen.
Wat betekent potentiaalvrij bij deze module?
De ventilatiemodule werkt met potentiaalvrije relaiscontacten. Dat betekent dat de module zelf geen spanning op de aansluitingen zet, maar alleen een verbinding maakt of verbreekt, net zoals de mechanische standenschakelaar dat deed. De spanning komt van je ventilatie-unit. De module schakelt maximaal 230 V en 16 A per kanaal.
Werkt de module ook met een stuursignaal van 0-10 V?
Nee. De ventilatiemodule schakelt met potentiaalvrije contacten en werkt niet met een stuursignaal van 0-10 V. Heeft jouw ventilatie-unit alleen zo'n stuuringang, dan is dit niet de juiste weg. Leg ons het merk en het typenummer van je unit voor, dan zoeken wij uit welke koppeling wel past.
Werkt dit met mijn merk ventilatie-unit?
Dat hangt af van je merk en type. De ventilatiebediening hoort bij een centraal ventilatiesysteem dat via je Niko Home Control installatie wordt aangestuurd, en de ventilatiemodule is geschikt voor een centraal systeem van type C met mechanische afvoer en type D met mechanische toevoer en afvoer met warmteterugwinning. Werkt jouw unit niet met een standenschakelaar maar met een eigen stuuringang, dan is er een andere oplossing nodig. Stuur ons je merk en type, dan bepalen wij welke route voor jou de juiste is.
Kan de ventilatie ook automatisch harder gaan?
Ja, op basis van luchtvochtigheid of CO2. Dat kan met een sensor met een uitgang van 0-10 V op de analoge sensormodule, of met een drukknop met comfortsensoren. In zo'n drukknop zit een vochtigheidssensor die van 0 tot 100 procent relatieve vochtigheid meet, met een nauwkeurigheid van plus of min 5 procent tussen 20 en 80 procent bij 25 graden. In veel woningen maakt dat het handmatige bedienen grotendeels overbodig.
Wanneer kies ik een Digital black in plaats van deze bediening?
Een Digital black bedieningsscherm is interessant als je vanaf één plek meer dan alleen de ventilatie wilt bedienen, bijvoorbeeld ook de verlichting, de verwarming en je scènes. De ventilatiebediening met led doet één ding, maar doet dat met vier vaste knoppen die je zonder kijken vindt. In de verdeelkast verandert er niets aan de keuze: voor de ventilatie heb je in beide gevallen de ventilatiemodule 550-00140 nodig.
Hoe wordt de bediening gevoed?
Met 26 Vdc via de buskabel. Dat is een veilige lage gelijkspanning die vanuit de verdeelkast over de tweeaderige buskabel wordt aangevoerd, dus er hoeft geen 230 volt naar je schakelaar te lopen. De bediening werkt bij een omgevingstemperatuur van 0 tot 50 graden.
Kan ik dit zelf aansluiten?
Het werk in de verdeelkast en de bedrading naar je ventilatie-unit laat je over aan een erkend installateur, want daar komt 230 volt bij kijken. Het uitdenken, samenstellen en programmeren kunnen wij voor je doen. Stuur ons je plattegrond met de gewenste bedieningen per ruimte en het merk en type van je ventilatie-unit.
Bekijk de ventilatiebediening in onze showroom
Of een boostknop bij jou past, merk je pas als je hem indrukt. In onze showroom in Capelle aan den IJssel voel je hoe de vier knoppen onder je vinger zitten, hoe duidelijk de led de actieve stand aangeeft en hoe de bediening staat naast het overige schakelmateriaal in wit, antraciet en zwart.
Voor uitgebreid advies raden we aan vooraf een afspraak te maken, zodat we rustig de tijd voor je kunnen nemen.
Hulp nodig bij het samenstellen?
Bij ventilatie draait het om drie vragen: welk merk en type ventilatie-unit heb je, in welke ruimten wil je een bediening aan de wand, en wil je dat de ventilatie op vochtigheid of CO2 meestuurt. Weet je die drie, dan vullen wij de rest van de lijst voor je in, inclusief de ventilatiemodule en de bijbehorende muurprints.
Stuur ons je plattegrond met de gewenste functies per ruimte. Bekijk onze dienst domotica samenstellen of onze installatie en programmering, vraag een offerte aan, of neem gewoon contact met ons op.
Een boostknop naast de badkamerdeur en een module in de verdeelkast, en de ventilatie regelt zichzelf weer terug. Wij zoeken uit wat er bij jouw ventilatie-unit past.
Bekijk de ventilatiebediening Laat het samenstellen Contact opnemen
