Niko Home Control Muurplaat

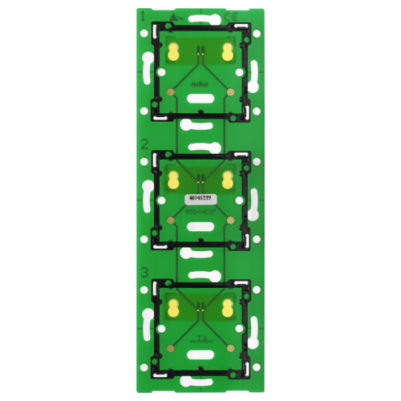

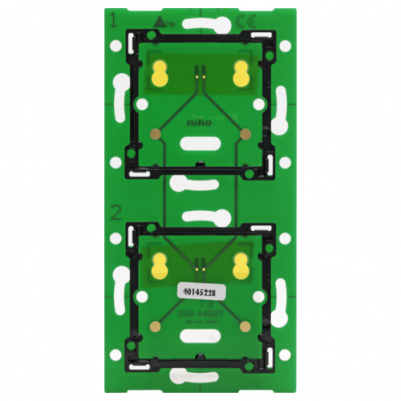

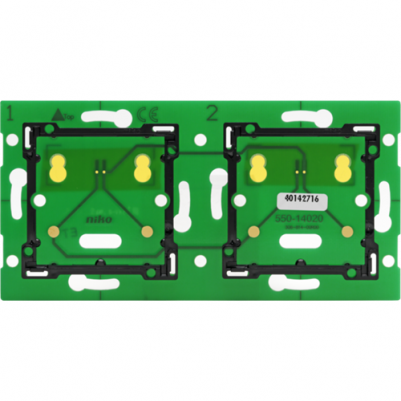

Een muurprint omvat alle elektrische en mechanische componenten om één of meerdere drukknoppen aan te sluiten op de Niko Home Control installatie. Er zijn horizontale, verticale, enkelvoudige en meervoudige muurprints. Er is ook een enkelvoudige muurprint met sokkel. Welke muurprint je kiest, hangt af van het gewenste aantal actieknoppen en, of je ze horizontaal of verticaal monteert en, of je een sokkel nodig hebt.

Als je de installatie later moet uitbreiden, hoef je enkel de muurprint te vervangen door een groter exemplaar. Dit is echter niet mogelijk voor de enkelvoudige muurprint met sokkel.



Installatie enkelvoudige muurprints aansluiten

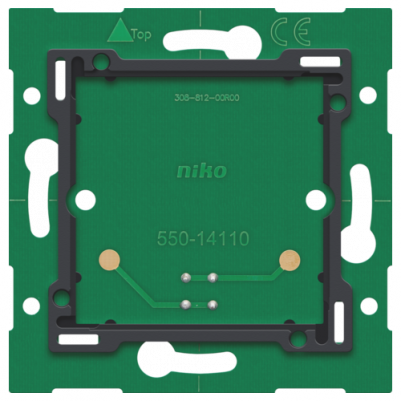

De tweevoudige insteekconnector dient om de buskabel aan te sluiten op de muurprint en om door te lussen naar het volgende bedieningselement. Hij heeft twee contacten met telkens twee openingen. Om enkelvoudige muurprints aan te sluiten, sluit je de bus aan met twee draden van de buskabel. Verbind elke draad afzonderlijk met één contact. Elk contact is gemarkeerd met de letter B op de muurprint. De muurprint is aangesloten.
Als je moet doorlussen naar een volgend bedieningselement, gebruik dan de andere opening van het contact.



Installatie meervoudige muurprints aansluiten

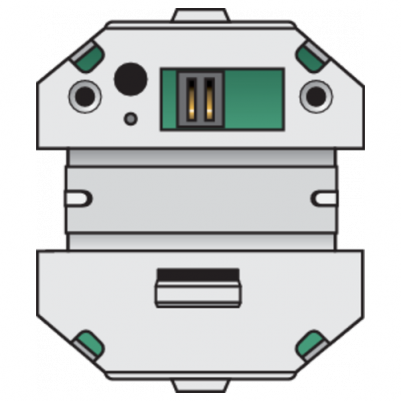

Voor elke meervoudige muurprint die je wilt aansluiten, heb je één aansluitunit nodig. Deze zijn afzonderlijk verkrijgbaar. Op de aansluitunit zit de tweevoudige insteekconnector. Hiermee kun je de buskabel aansluiten en doorlussen naar het volgende bedieningselement. De tweevoudige insteekconnector heeft twee contacten met telkens twee openingen.

Om meervoudige muurprints aan te sluiten:

1. Sluit de twee draden van de buskabel aan op de contacten van de aansluitunit. De aansluitunit is aangesloten. Als je moet doorlussen naar een volgend bedieningselement, gebruik dan de andere opening van het contact

2. Verwijder de doorschijnende tape van de muurprint waar je de aansluitunit wilt. Deze aansluitunit bevestig je ter hoogte van de inbouwdoos

3. Klik de aansluitunit op de muurprint. Bevestig hem met twee schroeven.



Strip de draden van de buskabel 9 - 10 mm. Per contact mogen maximaal twee draden verbonden worden met een diameter van elk 0,5 - 1 mm.

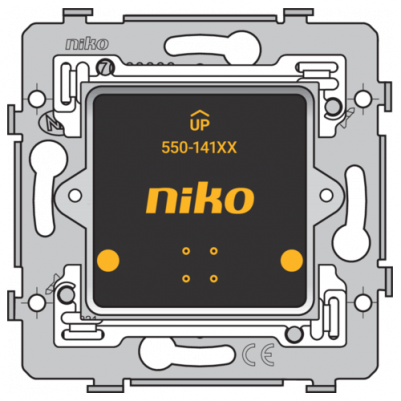

Om muurprints te bevestigen, klik je de muurprint vast op een enkelvoudige inbouwdoos met schroefbevestiging en schroef je deze vast. Als de inbouwdoos geen schroefbevestiging heeft, gebruik dan een klauwenset. Klauwensets voor enkel- en meervoudige muurprints zijn afzonderlijk verkrijgbaar. Als je met grote muurprints werkt, schroef dan de zijkanten van de muurprint vast tegen de muur. Hiervoor zijn schroefgaten voorzien in de muurprint. Als je op erg oneffen muren werkt of in combinatie met andere Niko inbouwmechanismen met sokkel, gebruik dan een enkelvoudige muurprint met metalen sokkel. Je kunt de sokkels samenklikken.
