Niko Home Control producten voor busbekabeling DALI-2
Met de Niko Home Control DALI-2 modules integreer je een DALI-verlichtingsinstallatie naadloos in een Niko Home Control installatie met busbekabeling. DALI-2 is een wereldwijd toegepaste standaard voor digitale lichtregeling, waarmee je DALI-armaturen centraal kunt bedienen, dimmen en automatiseren vanuit Niko Home Control. Zo combineer je de flexibiliteit van DALI met de centrale bediening en automatiseringen van je domoticasysteem.
Binnen deze categorie vind je een 2-kanaals DALI-2 broadcastmodule en een 2-kanaals volledig adresseerbare DALI-2 module. De broadcastmodule stuurt alle DALI-armaturen op een kanaal gelijktijdig aan als één dimbare lichtgroep en is ideaal wanneer individuele adressen niet nodig zijn. Met de adresseerbare DALI-2 module sluit je maximaal 128 DALI-apparaten aan, die je afzonderlijk kunt programmeren en bedienen vanuit de Niko Home Control programmeersoftware. Beide modules beschikken over een ingebouwde DALI-voeding, waardoor een aparte DALI-voeding niet nodig is. Alle modules werken uitsluitend in combinatie met een Niko Home Control installatie met busbekabeling.
DALI-2 met Niko Home Control stuurt je verlichting digitaal aan
Met een DALI-2 module in je Niko Home Control installatie met busbekabeling stuur je verlichting aan die digitale opdrachten begrijpt. Bij gewone dimbare verlichting regelt de dimmer de spanning en past de lamp zich daarop aan. Bij DALI gaat dat anders: het armatuur heeft een eigen ingang waarop het opdrachten binnenkrijgt, zoals ga naar veertig procent, ga naar warmer wit of ga uit. De spanning op de lamp blijft daarbij gewoon staan.
Daardoor zijn er twee dingen mogelijk die met een gewone dimmer niet lukken. Armaturen die aan dezelfde kabel hangen regel je toch afzonderlijk, en naast de helderheid stel je ook de kleur van het licht in. In een woonkeuken schijnt er overdag koel wit licht boven het aanrecht en 's avonds warm licht boven de tafel. Je komt DALI vooral tegen bij professionele verlichting in kantoren, praktijkruimtes en winkels, en steeds vaker ook bij lichtlijnen die een architect voor een woning heeft uitgekozen.
Hieronder lees je wat het verschil is tussen de twee DALI-2 modules, hoeveel armaturen je erop aansluit, waar je bij de bekabeling op moet letten en wat er in de verdeelkast aan ruimte bij komt.
- Twee kanalen per module
- Tot 64 armaturen per kanaal
- Voeding voor de DALI-kabel ingebouwd
Kies je voor broadcast of voor adresseerbaar?
Er zijn twee DALI-modules. Ze zien er hetzelfde uit en je sluit ze op dezelfde manier aan, maar ze gaan heel verschillend om met de armaturen die eraan hangen. Deze keuze maak je het beste voordat de verlichting besteld wordt.
Broadcastmodule 550-00371
Alle armaturen op hetzelfde kanaal krijgen dezelfde opdracht en reageren dus tegelijk, alsof het één grote lamp is. Je hoeft geen adressen toe te kennen en niets in te leren: aansluiten en het werkt. Voor een ruimte waarin de armaturen toch altijd samen aan gaan, zoals een gang of een berging, is dit de eenvoudigste oplossing.
- Geen adressering nodig
- Twee groepen per module

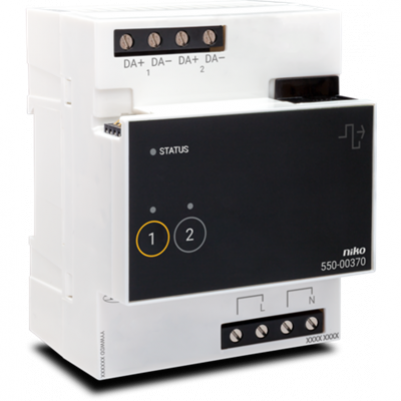

Adresseerbare module 550-00370
Elk armatuur krijgt een eigen adres en is daardoor apart aan te sturen, ook al hangt het aan dezelfde kabel als de andere armaturen. Zo dim je in een kantoorruimte de rij lampen bij het raam terwijl de rij daarachter op vol licht blijft. Het instellen gebeurt in de programmeersoftware van Niko Home Control, dus een apart DALI-programma heb je er niet voor nodig.
- Elk armatuur apart
- Instellen in de Niko-software
Kies op basis van wat je echt gaat gebruiken. Adresseerbaar klinkt aantrekkelijk, maar het heeft alleen zin als je armaturen die aan dezelfde kabel hangen ook werkelijk los van elkaar wilt bedienen. Gaan alle armaturen in een ruimte toch altijd tegelijk aan, dan levert adresseren niets extra's op en werkt de broadcastmodule eenvoudiger.
Welke DALI-2 module van Niko Home Control heb ik nodig?
| Jouw situatie | Wat je kiest | Toelichting |
|---|---|---|
| Gewone dimbare lampen aan 230 volt | Geen DALI, maar een universele dimmodule | DALI werkt alleen als je armaturen een DALI-ingang hebben. Dat staat op het typeplaatje of in de handleiding. |
| Een ruimte met DALI-armaturen die altijd samen aan gaan | Broadcastmodule 550-00371 | Alle armaturen op één kanaal reageren als één lamp. Elke module heeft twee kanalen, dus je maakt er twee groepen mee. |
| Armaturen aan dezelfde kabel die je apart wilt regelen | Adresseerbare module 550-00370 | Elk armatuur krijgt een eigen adres. Er passen er maximaal 64 op een kanaal en dus 128 op een module. |
| Je wilt de lichtkleur kunnen veranderen | Armaturen van device type 8 | Device type 8 wordt ondersteund vanaf softwareversie 2.24. Controleer in de handleiding of jouw armatuur van dat type is. |
| Je hebt DALI-drukknoppen of DALI-melders liggen | Niko-bedieningen en Niko-melders | Niko Home Control II werkt niet met DALI-stuurapparaten. Je bedient de verlichting met de bedieningen van Niko zelf. |
| Een driver met een stuuringang van 0-10 of 1-10 volt | Analoge stuurmodule | Zo'n driver wordt op een andere manier aangestuurd dan DALI en vraagt daarom een andere module. |
De genoemde waarden zijn richtwaarden; raadpleeg voor de definitieve gegevens altijd de handleiding van het product.
DALI-drukknoppen en DALI-melders werken niet mee. DALI-stuurapparaten, zoals DALI-drukknoppen en DALI-melders, worden niet ondersteund door Niko Home Control II. De module stuurt de armaturen aan, maar het bedienen loopt via de drukknoppen, schermen en melders van Niko. Heb je van een eerdere installatie nog DALI-bediening liggen, houd er dan rekening mee dat je die niet kunt gebruiken.
Hoe loopt de bekabeling naar de armaturen?
Naast de gewone voedingsdraden lopen er bij DALI twee extra aders naar het armatuur. Over die twee aders stuurt de module de opdrachten naar de verlichting. Die aders zitten meestal in dezelfde kabel als de voeding, zodat er niet apart getrokken hoeft te worden.
De voeding voor de DALI-kabel zit in de module
Een DALI-kabel heeft een eigen kleine voeding nodig om de opdrachten te kunnen versturen. Bij Niko is die voeding in de module ingebouwd, dus je hoeft er niets bij te kopen. Per kanaal levert de module maximaal 250 milliampère, waarvan 175 milliampère gegarandeerd. Alle armaturen op dat kanaal delen die stroom samen.
Op elk kanaal sluit je maximaal 64 armaturen aan
Op één kanaal passen maximaal 64 DALI-toestellen, dus op een hele module maximaal 128. In een woning kom je daar nooit aan. In een kantoorpand is het wel de grens waarop je de indeling van de installatie afstemt.
Beide modules zijn vier modules breed
Op de DIN-rail in de verdeelkast nemen de DALI-modules elk vier plaatsen in. Die DIN-rail is de metalen strip waarop de automaten en de modules naast elkaar klikken. Houd bij het indelen van de kast rekening met die ruimte, samen met de connected controller en de overige modules.
Het instellen doet je installateur
Bij de broadcastmodule valt er weinig in te stellen. Bij de adresseerbare module worden de armaturen eerst ingelezen en krijgt elk armatuur een eigen plek in de programmering. Dat gebeurt in de software van Niko Home Control, en wij kunnen dat voor je verzorgen.
Specificaties van de DALI-2 modules 550-00370 en 550-00371
| Kenmerk | Adresseerbare module 550-00370 | Broadcastmodule 550-00371 |
|---|---|---|
| Montage | DIN-rail, 4 modules breed | DIN-rail, 4 modules breed |
| Aantal kanalen | 2 | 2 |
| Armaturen per kanaal | Maximaal 64, elk met een eigen adres | Maximaal 64, samen aangestuurd als één geheel |
| Stroom voor de DALI-kabel | Maximaal 250 milliampère per kanaal, waarvan 175 gegarandeerd | Maximaal 250 milliampère per kanaal, waarvan 175 gegarandeerd |
| Ondersteunde apparaattypes | Device type 0 tot en met 8, waarbij type 8 vanaf softwareversie 2.24 | Device type 0 tot en met 8, waarbij type 8 vanaf softwareversie 2.24 |
| DALI-stuurapparaten | Niet ondersteund | Niet ondersteund |
| Instellen | In de software van Niko Home Control, geen apart DALI-programma nodig | Nauwelijks instelwerk, de armaturen volgen het kanaal |
| Omgevingstemperatuur | 0 tot 45 graden | 0 tot 45 graden |
De genoemde waarden zijn richtwaarden; raadpleeg voor de definitieve gegevens altijd de handleiding van het product.
Twijfel je of je armaturen geschikt zijn voor DALI? Kijk op het typeplaatje van de driver of in de handleiding van het armatuur. Staat daar DALI of DALI-2 bij, dan zijn ze geschikt. Staat er 1-10 V of 0-10 V, dan heb je een analoge stuurmodule nodig. Stuur ons het type van je armaturen, dan zoeken wij uit welke module je moet kopen.
Verwante categorieën
Een installatie met busbekabeling stel je samen uit losse onderdelen. Hieronder staan de categorieën die het dichtst bij deze pagina liggen, zodat je van het een naar het ander kunt kijken zonder terug te gaan naar het overzicht.
- Licht dimmen Dimmodules voor dimbare verlichting, plus de stuurmodules voor 0-10 V en 1-10 V.
- Licht schakelen Schakelmodules voor niet-dimbare verlichting en voor andere belastingen.
- Rolluiksturing De motormodule voor rolluiken, screens, gordijnen en jaloezieën.
Verder in dit assortiment: de verdeelkast, verwarming, koeling en ventilatie, energie meten, sensoren en melders, bedieningen aan de wand, schermen en interfaces. Het volledige overzicht staat op de pagina producten voor busbekabeling. Twijfel je nog tussen bedraad en draadloos, kijk dan bij producten voor traditionele bekabeling of op de hoofdpagina Niko Home Control.
Waarom Niko Home Control bij ons kopen?
- Wij stellen je lijst samen Stuur ons je plattegrond met de gewenste functies per ruimte, dan zetten wij op papier welke modules en bedieningen je nodig hebt.
- Officieel Niko Home Control dealer Met een showroom in Capelle aan den IJssel, zodat je de bedieningen en schermen in het echt kunt zien voordat je een hele woning bestelt.
- Ook de programmering De onderdelen zijn één ding, het instellen is het andere. Wij kunnen je installatie programmeren zodat elke knop doet wat jij wilt.
- Eerlijk advies Wij verkopen ook KNX, Gira One en Busch-free@home. Past een ander systeem beter bij jouw project, dan zeggen we dat gewoon.
Veelgestelde vragen over DALI-2 bij Niko Home Control
Wat is DALI eigenlijk?
Een standaard voor verlichting die digitaal aanstuurbaar is. Het armatuur heeft een kleine ingang waarop het opdrachten ontvangt: ga naar veertig procent, ga naar warmer wit, ga uit. De spanning naar het armatuur blijft daarbij gewoon staan. Bij een gewone dimmer wordt juist aan die spanning gedraaid.
Heb ik DALI nodig in een woonhuis?
Meestal niet. DALI heeft alleen zin als je armaturen zelf een DALI-ingang hebben, en dat zijn vooral professionele armaturen. Heb je gewone dimbare lampen aan 230 volt, dan is de universele dimmodule je antwoord. Bij architectenverlichting en lichtlijnen kom je DALI wel steeds vaker tegen.
Hoe weet ik of mijn armaturen DALI zijn?
Kijk op het typeplaatje van de driver of in de handleiding van het armatuur. Staat er DALI of DALI-2 bij, dan zijn ze geschikt. Staat er 0-10 V of 1-10 V, dan werkt het armatuur volgens een andere standaard en heb je een analoge stuurmodule nodig. Stuur ons het type, dan zoeken wij het na.
Wat is het verschil tussen de broadcastmodule en de adresseerbare module?
Bij de broadcastmodule 550-00371 krijgen alle armaturen op een kanaal hetzelfde commando en reageren ze samen, als één grote lamp. Bij de adresseerbare module 550-00370 krijgt elk armatuur een eigen adres en is het apart aan te sturen, ook al hangt het aan dezelfde kabel. Adresseren is alleen nuttig als je die vrijheid werkelijk gaat gebruiken.
Hoeveel armaturen mogen er op één DALI-module?
Maximaal 64 per kanaal, en er zijn twee kanalen, dus tot 128 per module. In een woning haal je dat nooit. In een kantoorpand is het wel het getal waarop je de indeling maakt.
Heb ik een aparte DALI-voeding nodig?
Nee. Een DALI-kabel heeft een eigen kleine voeding nodig, maar bij Niko zit die in de module ingebouwd. Per kanaal levert de module maximaal 250 milliampère, waarvan 175 milliampère gegarandeerd. Daar putten alle aangesloten armaturen samen uit.
Kan ik ook de lichtkleur regelen?
Als je armaturen device type 8 zijn, kan dat. Dat is het DALI-apparaattype voor kleurregeling. Device type 8 wordt ondersteund vanaf softwareversie 2.24. Controleer dus zowel het type van je armatuur als de softwareversie van je installatie.
Werken mijn DALI-drukknoppen of DALI-melders?
Nee. DALI-stuurapparaten, zoals DALI-drukknoppen en DALI-detectoren, worden niet ondersteund door Niko Home Control II. De module stuurt de armaturen aan; bedienen doe je met de drukknoppen, schermen en melders van Niko zelf.
Moet ik apart DALI leren programmeren?
Nee. Het instellen gebeurt in de programmeersoftware van Niko Home Control. Je hebt er geen apart DALI-programma en geen aparte DALI-kennis voor nodig. Wij kunnen die programmering ook voor je verzorgen.
Hoeveel ruimte kost een DALI-module in de verdeelkast?
Beide DALI-modules zijn vier eenheden breed op de DIN-rail. Reken die ruimte mee bij het indelen, samen met de connected controller en de andere modules. Per DIN-rail mogen maximaal 12 Niko Home Control modules aan elkaar gekoppeld worden.
Kan ik DALI en gewone dimmers in één installatie combineren?
Ja. In dezelfde verdeelkast kan naast een DALI-module gewoon een universele dimmodule zitten voor de lampen die geen DALI-ingang hebben. Voor jou als bewoner is het verschil niet te merken: je drukt op dezelfde knop en legt dezelfde scènes vast.
Wat gebeurt er als een armatuur kapotgaat?
Bij de broadcastmodule vervang je het armatuur en doet het weer mee. Bij de adresseerbare module krijgt het nieuwe armatuur ook het juiste adres toegewezen, en dat is een handeling in de software. Houd daar rekening mee bij het kiezen tussen de twee modules.
