Niko Home Control producten voor busbekabeling Lichtmeetcel

Een lichtmeetcel is een sensor die meet hoeveel licht er op hem valt. Hij geeft die informatie door aan je installatie, zodat die kan beslissen of het licht genoeg is of niet. Zo komt je buitenverlichting op wanneer het echt schemert, in plaats van op een tijdstip dat je zelf hebt ingesteld. De sensor schakelt dus niet zelf je installatie; hij levert de meetwaarde waarop de installatie reageert.

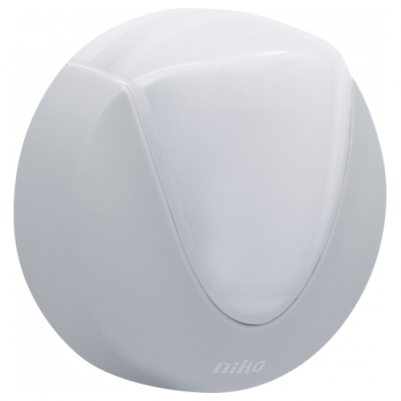

Dat is de 350-10032, in het assortiment een schemerschakelaar genoemd. Het is een witte sensor van 24 volt met een meetbereik van 2 tot 200 lux en beschermingsgraad IP54. Hij is bedoeld om buitenverlichting te schakelen en wordt op een muur gemonteerd. De lichtgevoeligheid stel je zelf in.

Lux is de eenheid waarin je uitdrukt hoeveel licht er op een oppervlak valt. Het zegt dus iets over de plek waar je meet en niet over de sterkte van een lamp. Buiten op een heldere zomerdag gaat het over tienduizenden lux, in een verlichte woonkamer 's avonds over enkele honderden, tijdens de schemering over een handvol lux en bij volle maan over minder dan één lux. Het bereik van 2 tot 200 lux van de 350-10032 valt precies in de overgang van licht naar donker.

Omdat het moment waarop het donker wordt het hele jaar door verschuift. In Nederland is het eind juni na tien uur 's avonds nog licht, terwijl het rond kerst om half vijf al donker is. Een vast tijdstip staat daardoor het grootste deel van het jaar verkeerd. Bovendien weet een klok niet dat het op een dag met zware bewolking om vier uur 's middags al donker is, en een lichtmeting weet dat wel.

Een losse sensor hangt niet rechtstreeks aan de buskabel, maar komt binnen via een sensormodule in de verdeelkast. Welke module dat is, hangt af van wat de sensor afgeeft. Geeft hij alleen een contact dat open of dicht gaat, dan gaat hij naar de digitale potentiaalvrije sensormodule 550-00210. Geeft hij een meetwaarde als een spanning van 0 tot 10 volt, dan gaat hij naar de analoge sensormodule 550-00230.

De 350-10032 is een schemerschakelaar die zelfstandig op 24 volt werkt. Wil je de meting in je Niko Home Control installatie laten meetellen, dan komt daar een sensormodule in de verdeelkast bij, en welke dat is hangt af van het signaal dat de sensor afgeeft. Stuur ons het typenummer of een foto van het typeplaatje, dan zoeken wij dat voor je uit.

Potentiaalvrij betekent dat er geen spanning vanuit de sensor meekomt naar de module. De sensor maakt of verbreekt alleen een verbinding, precies zoals een gewone schakelaar dat doet. De sensormodule merkt dat de verbinding gesloten is en weet daarmee genoeg. De digitale sensormodule 550-00210 werkt op die manier, met een maakcontact of een NPN-transistoruitgang.

Op de digitale potentiaalvrije sensormodule 550-00210 sluit je maximaal drie contacten aan, met maximaal 50 meter kabel. Op de analoge sensormodule 550-00230 sluit je maximaal drie sensoren aan, met maximaal 100 meter kabel. Van die analoge modules mogen er maximaal tien in één installatie zitten. Heb je meer aansluitingen nodig, dan komt er dus een module bij.

Ja, want verschillende melders hebben zelf al een lichtsensor aan boord en hangen gewoon aan de buskabel. De buitenbewegingsmelder 550-20200 en 550-20201 hebben een ingebouwde lichtsensor die instelbaar is van 5 lux tot oneindig en zijn IP54. De mini aanwezigheidsmelder 550-20220 meet binnen van 2 tot 25.000 lux en de wandbewegingsmelder 550-20211 meet binnen van 5 tot 1.200 lux. In die gevallen heb je geen aparte sensormodule in de verdeelkast nodig.

Ja. Je laat de gemeten lichtwaarde een drempel overschrijden en koppelt daar de zonwering aan. Het aansturen van de motoren gebeurt door de motormodule voor rolluiken en zonwering in de verdeelkast. Zo zakken de screens op een zonnige middag ook wanneer er niemand thuis is, en blijft het binnen aangenaam.

Op een plek waar hij het buitenlicht eerlijk kan meten. Hang hem niet onder een dakoverstek dat hem de hele dag in de schaduw houdt, en zeker niet vlak boven of naast de buitenlamp die hij zelf moet schakelen. In dat laatste geval ziet de sensor zijn eigen lamp aangaan, schakelt hij weer uit, en begint het spel opnieuw. Een noord- of oostgevel geeft doorgaans een rustiger beeld dan een gevel waar de laagstaande zon vol op schijnt.

Dat kan gebeuren als je de drempel te scherp instelt. Kies daarom een waarde met wat marge en laat de installatie er een vertraging bij aanhouden, zodat één wolk voor de zon niet meteen een schakeling veroorzaakt. Bij de 350-10032 stel je de lichtgevoeligheid zelf in, dus je kunt de drempel achteraf nog bijdraaien. Wij kunnen die vertraging ook in de programmering voor je vastleggen.

Een beetje. Een sensor die buiten hangt vangt op den duur stof, pollen en spinrag, en een vuil meetvlak laat minder licht door dan er werkelijk valt. Het gevolg is dat je buitenverlichting steeds vroeger aangaat. Neem het meetvlak een paar keer per jaar af met een vochtige doek, bijvoorbeeld wanneer je toch de dakgoot nakijkt.

Het werk in de verdeelkast, waar 230 volt aanwezig is, laat je over aan een erkend installateur. Het uitdenken van de opstelling en het samenstellen van de lijst kunnen wij voor je doen, en de programmering ook. Stuur ons je plattegrond met wat je in welke ruimte wilt kunnen, en vermeld daarbij welke sensor je al hebt liggen.
