Niko Home Control producten voor busbekabeling Enkelvoudige motorsturings bediening
Met de Niko Home Control enkelvoudige motorsturingsbediening bedien je één rolluik, jaloezie, screen, gordijn of andere motorgestuurde zonwering binnen een Niko Home Control installatie met busbekabeling. De bediening beschikt over drie specifieke toetsen: een toets voor omhoog, een toets voor omlaag en een stop- of favoriettoets waarmee je de motor kunt stoppen of direct een vooraf ingestelde positie kunt oproepen. Zo bedien je de zonwering eenvoudig vanuit één compacte wandbediening.
Binnen deze categorie vind je enkelvoudige motorsturingsbedieningen met en zonder programmeerbare ledindicatie in verschillende kleuren. De enkelvoudige motorsturingsbediening werkt uitsluitend in combinatie met een Niko Home Control installatie met busbekabeling en wordt via een klikmechanisme op een Niko Home Control muurprint bevestigd, die apart moet worden besteld. Vervolgens werk je de bediening af met een afdekplaat uit de Niko Original, Niko Intense of Niko Pure serie. Via de Niko Home Control programmeersoftware wijs je de gewenste motorfunctie, favorietpositie en eventuele ledindicatie toe, zodat de bediening volledig aansluit op jouw zonwering en persoonlijke voorkeuren.
De enkelvoudige motorbediening voor Niko Home Control: één rolluik of scherm vanaf de wand
Met de enkelvoudige motorbediening van Niko Home Control met busbekabeling bedien je één toepassing die door een motor wordt bewogen: het rolluik in de slaapkamer, een gordijnrail of een screen. Dit bedieningselement heeft drie eigen knoppen, A, B en C, waarmee je omhoog gaat, omlaag gaat en een zelf gekozen tussenstand oproept. Bij Niko heet deze bediening ook wel de enkelvoudige motorsturingsbediening.
Achter de knop ligt geen 230 volt, maar een dunne tweeaderige buskabel met een veilige lage spanning. De bediening geeft alleen een signaal door; het schakelen van de motor gebeurt in de verdeelkast. Daardoor verander je later wat een knop doet zonder dat er een draad verlegd hoeft te worden.
Op deze pagina lees je wat de drie knoppen doen, wat een vaste tussenstand je in de slaapkamer en de werkkamer oplevert, welke module in de verdeelkast erbij hoort en welke uitvoering je het beste kunt kopen.
- Eén motor per bediening
- Drie knoppen: A, B en C
- Eigen voorkeurspositie instelbaar
Wat doet de enkelvoudige motorbediening in Niko Home Control?
Deze bediening stuurt één toepassing aan die door een motor wordt bewogen. Dat kan een rolluik zijn, maar net zo goed een screen, een gordijnrail of een zonnescherm aan de gevel. Op vier punten werkt hij anders dan een gewone rolluikschakelaar.
Je bedient er precies één motor mee
Eén bediening hoort bij één rolluik, gordijn of scherm. Wil je vanaf één plek twee motoren kunnen bedienen, bijvoorbeeld twee schermen in de woonkamer, dan is de tweevoudige motorbediening de logische keuze.
Je krijgt drie knoppen die alleen hierover gaan
Met de knoppen A, B en C bedien je open, dicht en een tussenstand. Kort drukken laat het rolluik zelfstandig doorlopen tot het einde, lang drukken laat de motor alleen lopen zolang je de knop vasthoudt. Zo bedien je zowel snel als heel precies.
De bediening onthoudt één vaste tussenstand
Je legt zelf een tussenstand vast en roept die daarna met één druk op de knop weer op. Het rolluik of het scherm gaat dan vanzelf naar precies die stand, zonder dat je hoeft te kijken of te tellen.
De buskabel voedt de bediening
De bediening krijgt zijn voeding uit de tweeaderige buskabel, met 26 volt gelijkspanning. Er hoeft dus geen batterij in en er hoeft geen aparte voeding achter de wand te zitten. Achter deze bediening ligt geen netspanning.
Hoe werken de knoppen A, B en C?
De bediening heeft drie actieknoppen. Hoe lang je op zo'n knop drukt, bepaalt wat er gebeurt. De grens ligt bij 0,4 seconde, en dat is korter dan het klinkt: een gewone tik op de knop valt daar altijd onder.
| Wat je doet | Wat er gebeurt | Wanneer je dat gebruikt |
|---|---|---|
| Kort indrukken, korter dan 0,4 seconde | Het rolluik opent of sluit volledig, of gaat naar de voorkeurspositie. | De dagelijkse bediening. Je tikt en loopt door; het rolluik loopt zelf tot het einde. |
| Lang indrukken, 0,4 seconde of langer | De motor loopt zolang je de knop ingedrukt houdt en stopt zodra je loslaat. | Als je het luik of het scherm op een willekeurige hoogte wilt laten staan. |
| Knop B langer dan 3 seconden indrukken | De huidige positie wordt opgeslagen als voorkeurspositie. | Eenmalig instellen, zodra je de stand hebt gevonden die je vaker wilt gebruiken. |
| Een willekeurige knop indrukken tijdens de beweging | Het rolluik stopt meteen. | Als je halverwege wilt stoppen, of als je je bedacht hebt. |
De genoemde waarden zijn richtwaarden; raadpleeg voor de definitieve gegevens altijd de handleiding van het product.
Je hoeft niets uit je hoofd te leren. In de praktijk drukken de meeste mensen kort op de bovenste knop om te openen en kort op de onderste om te sluiten. Het lange indrukken en het opslaan van de voorkeurspositie gebruik je op de momenten dat je het preciezer wilt hebben. Welke knop bij welke richting hoort, wordt bij de programmering vastgelegd en kan later aangepast worden.
Wat levert een vaste voorkeurspositie je op?
De voorkeurspositie is voor veel mensen de reden om deze bediening te kiezen boven een gewone rolluikknop. Het is een tussenstand die je zelf bepaalt en die de installatie onthoudt. Eén korte druk op de knop en het rolluik gaat er vanzelf naartoe, elke keer weer even ver.
Het duidelijkste voorbeeld is een rolluik dat halverwege blijft staan. Je houdt daglicht in de kamer, maar mensen op straat kijken niet meer naar binnen. Zonder voorkeurspositie stuur je zo'n stand elke keer met de hand bij, en staat het luik de ene dag tien centimeter lager dan de andere. Met een voorkeurspositie is het één tik op de knop.
Bij een gordijnrail of een screen werkt hetzelfde principe. Je zoekt eenmalig de stand waarin de zon niet meer op het beeldscherm valt maar je nog wel naar buiten kijkt, drukt knop B langer dan drie seconden in en die stand ligt vast.
- Het rolluik in de slaapkamer
Een slaapkamer wil je 's nachts helemaal donker hebben, maar overdag niet dicht. Tegelijk wil je wel ventileren zonder dat iedereen naar binnen kijkt. Zet de voorkeurspositie op de hoogte waarop het luik het onderste deel van het raam afdekt: het raam kan open, er komt licht binnen en er is geen inkijk. 's Avonds sluit je met één korte druk alsnog volledig.
- Het rolluik van de werkkamer
In een werkkamer zit je een groot deel van de dag naar een beeldscherm te kijken. Staat het luik helemaal open, dan valt de zon er 's middags op; staat het dicht, dan zit je in het donker te werken. De stand daartussen zoek je één keer op en leg je vast met knop B. Ga je 's avonds de kamer uit, dan sluit je met één tik alles af.
Eén voorkeurspositie per bediening. Het gaat om één opgeslagen stand, niet om een reeks standen. Wil je meer vaste standen of wil je dat het scherm vanzelf reageert op de zon, dan werk je met scènes en met een analoge input voor een zon- of windsensor. De voorkeurspositie op de knop en zo'n automatische sturing kunnen naast elkaar bestaan.
Welke module hoort er in de verdeelkast bij?
De bediening aan de wand schakelt de motor niet zelf. Dat gebeurt in de verdeelkast, op de motormodule 550-00130. Die module is 4 modules breed op de DIN-rail, de metalen rail waarop de onderdelen in je verdeelkast naast elkaar klikken, en stuurt maximaal drie door een motor aangedreven toepassingen aan.
Per schakelcontact levert de module 230 volt en 6 ampère, en ervoor hoort een zekering van maximaal 16 A. De module is eenfasig: op één motormodule sluit je maar één fase aan. Tussen omhoog en omlaag houdt de module een omschakelvertraging van 0,5 seconde aan. Die korte pauze voorkomt dat de motor in één beweging van de ene draairichting in de andere gaat.
| Kenmerk | Motormodule 550-00130 |
|---|---|
| Montage | DIN-rail in de verdeelkast, 4 modules breed |
| Aantal toepassingen | Maximaal drie door een motor aangedreven toepassingen |
| Per schakelcontact | 230 volt en 6 ampère |
| Zekering ervoor | Maximaal 16 A |
| Omschakelvertraging | 0,5 seconde tussen de twee draairichtingen |
| Aansluiting | Eenfasig: op één motormodule sluit je maar één fase aan |
De genoemde waarden zijn richtwaarden; raadpleeg voor de definitieve gegevens altijd de handleiding van het product.
Laat de verdeelkast uittekenen voordat je bestelt. De motormodule is eenfasig en er hoort een zekering van maximaal 16 A voor. Hoeveel modules je nodig hebt, volgt uit het aantal motoren in huis: drie toepassingen per module. Stuur ons het overzicht van je rolluiken, screens en gordijnrails met het merk en het type van de motoren, dan zetten wij de kastindeling voor je op papier. Het aansluiten van 230 volt in de verdeelkast blijft werk voor een erkend installateur.
Welke enkelvoudige motorbediening kun je het beste kopen?
Er zijn twee uitvoeringen: één zonder led en één met led. De led geeft aan in welke looprichting het einde al dan niet bereikt is. Je ziet dus aan de bediening of het rolluik helemaal open of helemaal dicht staat, of ergens daartussenin.
| Jouw situatie | Wat je nodig hebt |
|---|---|
| Eén rolluik of gordijn bedienen vanaf deze plek | De enkelvoudige motorbediening 101-51033 in wit, 122-51033 in antraciet of 161-51033 in zwart |
| Je wilt aan de bediening kunnen zien of het einde bereikt is | De uitvoering met led: 101-52033 in wit, 122-52033 in antraciet of 161-52033 in zwart |
| Twee motoren vanaf één plek bedienen, bijvoorbeeld twee schermen in de woonkamer | De tweevoudige motorbediening in plaats van twee losse bedieningen |
| Alleen open en dicht, zonder eigen tussenstand | Een enkelvoudige drukknop in enkelknopmodus volstaat dan |
| Het scherm moet vanzelf reageren op zon of wind | Een analoge input voor de zon- of windsensor, naast de bediening aan de wand |
| Je hebt de bediening en het schakelen in de kast nog niet geregeld | De motormodule 550-00130, plus een muurprint en een schakelaarraam per bedieningsplek |
De genoemde waarden zijn richtwaarden; raadpleeg voor de definitieve gegevens altijd de handleiding van het product.
Wanneer een gewone drukknop volstaat. Ook een gewone drukknop kan een rolluik bedienen, in enkelknopmodus. Het verschil is dat de motorbediening drie eigen knoppen heeft met een aparte voorkeurspositie. Voor een berging of een raam dat je alleen helemaal open of helemaal dicht wilt hebben, is een drukknop genoeg. Voor de slaapkamer en de werkkamer werkt de motorbediening prettiger, juist omdat je de tussenstand daar dagelijks gebruikt.
Specificaties van de enkelvoudige motorbediening voor Niko Home Control
| Kenmerk | Enkelvoudige motorbediening | Enkelvoudige motorbediening met led |
|---|---|---|

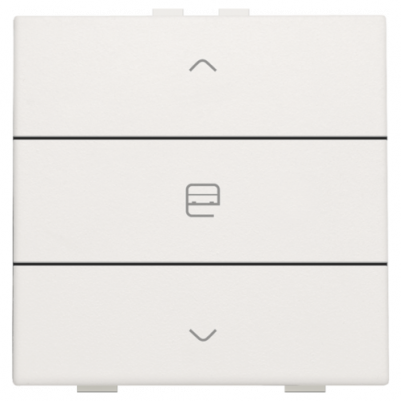

| Artikelnummer wit | 101-51033 | 101-52033 |

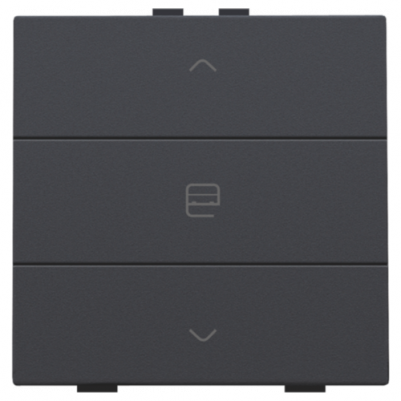

| Artikelnummer antraciet | 122-51033 | 122-52033 |

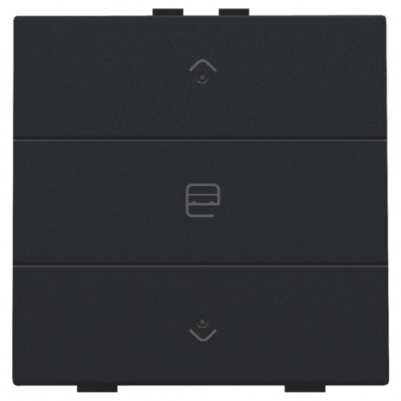

| Artikelnummer zwart | 161-51033 | 161-52033 |
| Aantal toepassingen | Eén rolluik, gordijn of scherm | Eén rolluik, gordijn of scherm |
| Bediening | Drie actieknoppen: A, B en C | Drie actieknoppen: A, B en C |
| Indicatieled | Niet aanwezig | Geeft aan in welke looprichting het einde al dan niet bereikt is |
| Voeding | 26 volt gelijkspanning via de buskabel | 26 volt gelijkspanning via de buskabel |
| Batterij of aparte voeding | Niet nodig | Niet nodig |
| Montage | Klikt op een muurprint, met een schakelaarraam eromheen | Klikt op een muurprint, met een schakelaarraam eromheen |
| Omgevingstemperatuur | 0 tot 50 graden | 0 tot 50 graden |
De genoemde waarden zijn richtwaarden; raadpleeg voor de definitieve gegevens altijd de handleiding van het product.
Waar hang je de bediening van je rolluik op?
Reken de muurprint en het schakelaarraam mee
Het bedieningselement klikt op een muurprint, de sokkel in de wanddoos, en daaromheen komt het schakelaarraam. Die twee horen bij elke bedieningsplek en worden er vaak bij vergeten. Zit er op dezelfde plek nog een andere bediening, dan bepaalt dat welke muurprint en welk schakelaarraam je nodig hebt.
Kies de led-uitvoering alleen waar je hem gebruikt
Een indicatieled vraagt stroom uit de buskabel. Van de 70 bedieningen die de voeding in de connected controller aankan, mogen er maximaal 20 zo'n led hebben; daarnaast draagt die voeding maximaal 24 modules in de verdeelkast. Zet de ledversie daarom op de ramen die je vanaf de knop niet kunt zien, en houd het elders bij de uitvoering zonder led.
Bepaal per raam waar je wilt kunnen bedienen
Loop in gedachten door het huis: aan welke kant van het bed sta je 's ochtends, waar loop je 's avonds langs, en wil je het scherm ook bij de tuindeur kunnen bedienen. Een tweede bedieningsplek voor hetzelfde rolluik is geen probleem, want het schakelen gebeurt toch in de kast. Wel moet er een buskabel naartoe lopen.
Laat de buskabel alvast meeleggen
Naar elke bedieningsplek loopt een tweeaderige buskabel met een veilige lage spanning. Die kabel leg je aan zolang de wanden nog open zijn. Een plek waar nu nog geen bediening komt maar later misschien wel, kost bij de aanleg vrijwel niets extra en achteraf hakwerk.
Verwante categorieën
Een installatie met busbekabeling stel je samen uit losse onderdelen. Hieronder staan de categorieën die het dichtst bij deze pagina liggen, zodat je van het een naar het ander kunt kijken zonder terug te gaan naar het overzicht.
- Enkelvoudige drukknop Eén knop voor één functie, met of zonder led en comfortsensoren.
- Tweevoudige drukknop Twee functies op één plek in de wand.
- Viervoudige drukknop Vier functies op één plek, handig bij de voordeur of het bed.
- Zesvoudige drukknop Zes functies op één plek, voor een centrale bedieningsplek.
- Drukknop met temperatuur- en vochtigheidssensor Dezelfde drukknop, maar met comfortsensoren voor verwarming en ventilatie.
- Enkelvoudige dimbediening Dimmen van één lichtkring, met een voorkeursstand.
- Tweevoudige dimbediening Twee lichtkringen dimmen vanaf één plek.
- Tweevoudige motorbediening Twee rolluiken of schermen vanaf één plek.
- Audiobediening Muziek bedienen vanaf de wand in plaats van vanaf je telefoon.
- Ventilatiebediening Laag, normaal, hoog en een boostknop voor je ventilatie.
- Muurprints De onderdelen waarmee een bediening op de bus wordt aangesloten.
- Drukknopinterface Om een gewone drukknop mee te laten doen in je installatie.
Verder in dit assortiment: de verdeelkast, verlichting en zonwering, verwarming, koeling en ventilatie, energie meten, sensoren en melders, schermen en interfaces. Het volledige overzicht staat op de pagina producten voor busbekabeling. Twijfel je nog tussen bedraad en draadloos, kijk dan bij producten voor traditionele bekabeling of op de hoofdpagina Niko Home Control.
Waarom Niko Home Control bij ons kopen?
- Wij stellen je lijst samen Stuur ons je plattegrond met de gewenste functies per ruimte, dan zetten wij op papier welke modules en bedieningen je nodig hebt.
- Officieel Niko Home Control dealer Met een showroom in Capelle aan den IJssel, zodat je de bedieningen en schermen in het echt kunt zien voordat je een hele woning bestelt.
- Ook de programmering De onderdelen zijn één ding, het instellen is het andere. Wij kunnen je installatie programmeren zodat elke knop doet wat jij wilt.
- Eerlijk advies Wij verkopen ook KNX, Gira One en Busch-free@home. Past een ander systeem beter bij jouw project, dan zeggen we dat gewoon.
Veelgestelde vragen over de enkelvoudige motorbediening
Wat bedient de enkelvoudige motorbediening precies?
Eén door een motor aangedreven toepassing in je Niko Home Control installatie met busbekabeling: het rolluik van de slaapkamer, een gordijnrail of een screen. Per bedieningsplek stuur je er dus één motor mee aan. Bij Niko heet deze bediening ook wel de enkelvoudige motorsturingsbediening. Wil je vanaf één plek twee motoren kunnen bedienen, dan kies je de tweevoudige uitvoering.
Hoe werken de knoppen A, B en C?
Druk je korter dan 0,4 seconde, dan opent of sluit het rolluik volledig, of gaat het naar de voorkeurspositie. Druk je 0,4 seconde of langer, dan loopt de motor zolang je de knop ingedrukt houdt en stopt hij zodra je loslaat. Druk je tijdens de beweging op een willekeurige knop, dan stopt het rolluik meteen. Met dezelfde drie knoppen bedien je dus zowel snel als heel precies.
Hoe leg ik de voorkeurspositie van mijn rolluik vast?
Zet het rolluik eerst in de stand die je wilt bewaren, bijvoorbeeld door lang op een knop te drukken en op het juiste moment los te laten. Houd daarna knop B langer dan 3 seconden ingedrukt. Die stand is dan opgeslagen als voorkeurspositie en haal je voortaan terug met één korte druk. Bevalt de stand niet, dan sla je op dezelfde manier een nieuwe op.
Wat heb ik in de slaapkamer aan zo'n voorkeurspositie?
Het is de stand die je dagelijks gebruikt maar die niet helemaal open of helemaal dicht is. In een slaapkamer is dat vaak de hoogte waarop het luik het onderste deel van het raam afdekt: het raam kan open om te ventileren, er komt daglicht binnen en niemand kijkt naar binnen. 's Avonds sluit je met één korte druk alsnog helemaal. Zonder voorkeurspositie stuur je zo'n stand elke dag met de hand bij.
Moet ik de uitvoering met of zonder led kopen?
De led geeft aan in welke looprichting het einde al dan niet bereikt is. Je ziet dus aan de bediening zelf of het rolluik helemaal open of helemaal dicht staat, of ergens daartussenin. In een kamer waar je het raam niet kunt zien vanaf de knop is dat prettig. Verder werken beide uitvoeringen hetzelfde.
Hoeveel bedieningen kan de connected controller voeden?
De voeding in de connected controller volstaat voor maximaal 24 modules in de verdeelkast en 70 bedieningen, waarvan er maximaal 20 een indicatieled mogen hebben. Elke motorbediening met led telt mee in die twintig. Loop je tegen die grens aan, dan komt er een extra voedingsmodule bij.
In welke kleuren is de enkelvoudige motorbediening leverbaar?
In wit, antraciet en zwart. Zonder led zijn dat de artikelnummers 101-51033 voor wit, 122-51033 voor antraciet en 161-51033 voor zwart. Met led zijn dat 101-52033, 122-52033 en 161-52033. Het schakelaarraam kies je er in dezelfde afwerking bij.
Heb ik er nog iets anders bij nodig?
Ja, twee dingen. Het bedieningselement klikt op een muurprint, de sokkel in de wanddoos, en daaromheen komt het schakelaarraam; die horen bij elke bedieningsplek. En in de verdeelkast hoort de motormodule 550-00130, want daar gebeurt het eigenlijke schakelen van de motor.
Wat doet de motormodule in de verdeelkast?
Die schakelt de motor daadwerkelijk in en uit. De module is 4 modules breed op de DIN-rail en stuurt maximaal drie door een motor aangedreven toepassingen aan, met 230 volt en 6 ampère per schakelcontact. Tussen de twee draairichtingen houdt hij een omschakelvertraging van 0,5 seconde aan, zodat de motor niet in één beweging omkeert.
Hoeveel rolluiken kan ik op één motormodule aansluiten?
Maximaal drie door een motor aangedreven toepassingen per module. Heb je er meer in huis, dan komt er een tweede motormodule bij, en elke module neemt 4 modules aan breedte in de verdeelkast in. De module is eenfasig, dus er sluit maar één fase op aan, met een zekering van maximaal 16 A ervoor. Laat de kastindeling daarom uittekenen voordat je bestelt; wij kunnen dat voor je doen.
Heeft de bediening een batterij nodig?
Nee. De bediening krijgt zijn voeding uit de tweeaderige buskabel, met 26 volt gelijkspanning. Er is dus geen batterij nodig en ook geen aparte voeding achter de wand. Achter de bediening ligt geen netspanning, alleen een veilige lage spanning.
Kan een gewone drukknop ook een rolluik bedienen?
Ja, in enkelknopmodus kan een gewone drukknop een rolluik bedienen. Het verschil is dat de motorbediening drie eigen knoppen heeft met een aparte voorkeurspositie. Voor een berging of een raam dat je alleen helemaal open of dicht wilt hebben, volstaat een drukknop. Voor de slaapkamer of de werkkamer is de motorbediening prettiger omdat je de tussenstand daar dagelijks gebruikt.
Kan ik hetzelfde rolluik vanaf twee plekken bedienen?
Ja. Omdat het schakelen in de verdeelkast gebeurt en niet achter de knop, koppel je meerdere bedieningen aan dezelfde motor. Dat gebeurt in de programmering. Naar elke bedieningsplek moet wel een buskabel lopen, dus houd daar bij de aanleg rekening mee.
Kan het scherm ook vanzelf reageren op de zon?
Dat kan, maar dan heb je meer nodig dan de bediening aan de wand. Een zon- of windsensor sluit je aan op de analoge input, en in de programmering leg je vast wat er bij welke waarde moet gebeuren. De bediening aan de wand blijft daarnaast gewoon werken, zodat je altijd zelf kunt ingrijpen.
