Niko Home Control producten voor busbekabeling Ventilatie

Met de Niko Home Control ventilatiemodule integreer je het centrale ventilatiesysteem volledig in jouw Niko Home Control installatie met busbekabeling. Hierdoor bedien je de ventilatie eenvoudig via drukknoppen, touchscreens, de Niko Home app of automatische scenario's. Bovendien kun je de ventilatie opnemen in slimme functies, zoals tijdschema's, de alles-uitfunctie of andere automatiseringen voor meer comfort en energiebesparing.

Binnen deze categorie vind je de Niko Home Control ventilatiemodule en compatibele uitbreidingen. De ventilatiemodule is geschikt voor ventilatietype C (mechanische afvoer) en type D (mechanische toevoer en afvoer met warmteterugwinning) en vervangt de standaard drie- of vierstandenschakelaar van het ventilatiesysteem. Via de programmeersoftware bepaal je per ventilatiestand wanneer en hoe lang de ventilatie op laag, normaal of hoog werkt. Alle componenten werken uitsluitend in combinatie met een Niko Home Control installatie met busbekabeling.

Niko Home Control busbekabeling

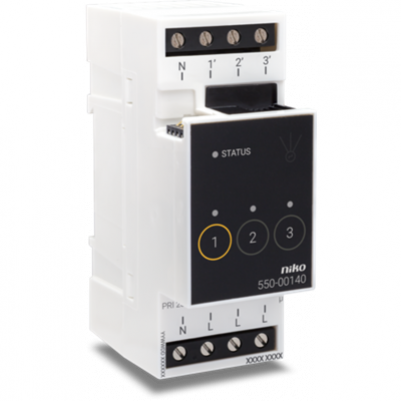

Zo regel je je ventilatie met de ventilatiemodule 550-00140 van Niko Home Control

Met de ventilatiemodule 550-00140 maak je van je mechanische ventilatie een gewoon onderdeel van je Niko Home Control installatie. In de meeste woningen hangt de bediening van de ventilatie nu nog aan een los schakelaartje in de badkamer of de keuken: een drie- of vierstandenschakelaar waarmee je de ventilatiebox harder of zachter zet. De module neemt de plaats van die schakelaar in. Hij klikt op de DIN-rail in je verdeelkast, de metalen rail waarop ook je groepenautomaten zitten, en schakelt vanaf daar dezelfde stuurdraden die eerst naar het wandschakelaartje liepen.

In huis merk je dat vooral aan het bedienen. Je zet de ventilatie harder met een knop bij de doucheruimte, hij valt 's nachts vanzelf terug naar de laagste stand en hij doet mee in de scènes en routines waarmee je de rest van je huis bedient. Achteraf ontdekken dat de ventilatie nog een stand te hoog stond, gebeurt niet meer.

Op deze pagina lees je voor welke ventilatiesystemen deze module bedoeld is, hoe hij op je ventilatie-unit wordt aangesloten, wanneer een koppeling met het ventilatiesysteem zelf verstandiger is en wat je nodig hebt om automatisch te ventileren op luchtvochtigheid of CO2.

2 modules breed op de DIN-rail
Drie standen plus boost
Voor ventilatie van type C en type D

Wat doet de ventilatiemodule?

De ventilatiemodule met artikelnummer 550-00140 is twee eenheden breed op de DIN-rail. Hij neemt in de verdeelkast dus net zoveel ruimte in als twee gewone groepenautomaten naast elkaar.

De module heeft drie uitgangen, één voor elke stand van je ventilatie: laag, ook wel de eco-stand genoemd, normaal en hoog. Precies één van die drie is op enig moment actief. Zet je de ventilatie via een knop of een routine op normaal, dan schakelt de module de bijbehorende uitgang in en laat hij de andere twee los. Voor je ventilatie-unit is dat niet te onderscheiden van iemand die aan de standenschakelaar draait.

Daarnaast kent de module een boostfunctie. Die schakelt tijdelijk naar de hoogste stand en keert daarna vanzelf terug naar de stand waar je vandaan kwam. Dat is precies wat je wilt na het douchen of tijdens het koken: even flink afzuigen, en daarna niet de hele avond op de hoogste stand blijven staan omdat je vergeten bent hem terug te zetten.

Laag, normaal en hoog
Boost met terugkeer naar de vorige stand
Drie schakelcontacten
230 volt, 16 ampère per kanaal

Wat betekent 16 ampère per kanaal? Elk van de drie kanalen is berekend op 230 volt en maximaal 16 ampère. Dat is ruim voor een ventilatie-unit in een woning, want zo'n unit vraagt veel minder. Het betekent vooral dat de module ook overweg kan met een unit die zijn motor rechtstreeks via de standen laat schakelen, en niet alleen met een unit die een licht stuursignaal verwacht.

Welk ventilatiesysteem heb jij: type C of type D?

De module is bedoeld voor een centraal ventilatiesysteem van type C of type D. Die aanduidingen komen uit de bouwwereld en staan meestal in de papieren van je woning, maar ze zeggen weinig als niemand ze uitlegt. Hieronder staat in gewone woorden wat het verschil is.

Type C: mechanische afvoer
Er staat één ventilatiebox in huis, meestal op zolder of in een kast, die vervuilde lucht wegzuigt uit de keuken, de badkamer en het toilet en naar buiten blaast. Verse lucht komt vanzelf naar binnen via roosters boven de ramen of in de gevel. Dit is het systeem dat in Nederland in de meeste woningen zit. Je herkent het aan de afzuigpunten in het plafond van natte ruimtes en aan ventilatieroosters in de woon- en slaapkamers.
Type D: toevoer en afvoer met warmteterugwinning
Hier zorgt de unit zowel voor de afvoer van vuile lucht als voor de toevoer van verse lucht, en zijn er dus twee luchtstromen. In de unit zit een warmtewisselaar die de warmte uit de lucht die naar buiten gaat overdraagt aan de koude buitenlucht die naar binnen komt, zonder dat die twee luchtstromen zich met elkaar mengen. Je verliest daardoor veel minder warmte met ventileren. Dit systeem wordt ook wel balansventilatie of wtw genoemd en zit vooral in nieuwbouw en na een grondige verbouwing.

Weet je niet welk systeem je hebt? Kijk of er ergens in huis een unit hangt waar twee dikke luchtslangen naar buiten lopen in plaats van één, en of er in je woonkamer roosters boven de ramen zitten. Twee luchtstromen zonder roosters wijst op type D, één afzuigende unit met roosters op type C. Kom je er zo niet uit, stuur ons dan een foto van de unit en van het typeplaatje, dan zoeken wij het voor je uit.

Hoe sluit je de ventilatiemodule op je ventilatie-unit aan?

De ventilatiemodule stuurt je unit aan met potentiaalvrije relaiscontacten. Potentiaalvrij wil zeggen dat de module zelf geen spanning op die contacten zet: hij maakt of verbreekt alleen een verbinding, net zoals een gewone lichtschakelaar dat doet. Welke spanning er over die draden loopt, bepaalt je ventilatie-unit. Daardoor kan de module met de stuurdraden van je unit overweg zonder te weten wat voor unit het is.

Je ventilatie-unit bepaalt hoe die stuurdraden lopen. Er zijn twee manieren, en welke van de twee bij jou van toepassing is, staat in de handleiding van je unit of blijkt uit de bedrading die nu naar het standenschakelaartje loopt.

Tweedraadse aansluiting
Eén gemeenschappelijke klem schakelt tussen twee stuurdraden. De laagste stand is de stand waarin geen van beide draden actief is: laat de module beide draden los, dan draait de ventilatie op zijn laagst. Met twee draden herken je zo toch drie standen. Dit is de bedrading die je bij veel bestaande ventilatieboxen aantreft.
Driedraadse aansluiting
Eén gemeenschappelijke klem schakelt tussen drie stuurdraden, één per stand. Elke stand heeft dus zijn eigen draad, ook de laagste. Er loopt dan altijd precies één draad actief naar de unit. Welke van de twee manieren je unit verwacht, moet vaststaan voordat de installateur begint, want de bedrading verschilt.

Deze module stuurt niet op 0 tot 10 volt. Een deel van de ventilatie-units op de markt regelt niet in drie vaste standen, maar traploos met een stuursignaal van 0 tot 10 volt, of alleen via een eigen bus- of netwerkaansluiting van de fabrikant. Zulke units kun je niet met deze module aansturen, want die schakelt contacten en geeft geen regelspanning af. Zoek dus eerst uit wat jouw unit verwacht voordat je bestelt. Staat het niet in de handleiding, stuur ons dan het merk en het typenummer van de unit, dan kijken wij mee.

Welke ventilatiesturing van Niko Home Control heb ik nodig?

Niet elke ventilatie-unit vraagt om dezelfde aanpak. Soms is deze module precies wat je zoekt, soms loopt de weg naar je ventilatie beter via een koppeling met het systeem zelf. De tabel hieronder laat zien welke situatie bij jou hoort en wat je dan kopen moet.

Jouw situatie	Wat je nodig hebt	Waarom
Je ventilatie wordt nu bediend met een drie- of vierstandenschakelaar aan de muur	De ventilatiemodule 550-00140	De module vervangt die standaardschakelaar en schakelt dezelfde stuurdraden, maar dan vanuit je verdeelkast en aanstuurbaar vanuit je hele installatie.
Je unit wil een traploos stuursignaal van 0 tot 10 volt of heeft alleen een eigen busaansluiting	Een andere koppeling, dus eerst uitzoeken	Deze module schakelt met potentiaalvrije contacten en geeft geen regelspanning af. Leg ons het merk en type van je unit voor voordat je iets bestelt.
Je hebt een DucoBox in huis	De DucoBox Connectivity Board 2.0 met artikelnummer 0000-4945	Dat is een uitbreidingsprint van Duco zelf waarmee een DucoBox aan een systeem gekoppeld wordt. Wat die print precies mogelijk maakt, lees je op de productpagina.
Je unit is van Zehnder, Renson, Vasco, Systemair of een ander bekend merk	Eerst laten uitzoeken welke koppeling past	Voor een aantal ventilatiemerken bestaan er aparte koppelmethodes, los van deze module. Soms is een koppeling met het ventilatiesysteem zelf de betere weg, omdat je dan meer terugkrijgt dan drie standen.
Je wilt aan de wand blijven bedienen en zien in welke stand de ventilatie staat	De ventilatiebediening met led 101-52054	Die heeft vier knoppen, namelijk laag, normaal, hoog en boost, en een ledaanduiding die laat zien welke stand actief is.
Je wilt dat de ventilatie vanzelf reageert op luchtvochtigheid of CO2	Een sensor van 0 tot 10 volt op de analoge sensormodule 550-00230, of een drukknop met comfortsensoren	De ventilatiemodule meet zelf niets. De meetwaarde moet ergens anders vandaan komen en wordt daarna in een routine gebruikt om de stand te bepalen.
Je wilt alleen af en toe kortstondig extra afzuigen, bijvoorbeeld na het douchen	De boostfunctie van deze module	Boost schakelt tijdelijk naar de hoogste stand en keert daarna terug naar de stand van daarvoor. Je hoeft dus niet zelf terug te schakelen.

De genoemde waarden zijn richtwaarden; raadpleeg voor de definitieve gegevens altijd de handleiding van het product.

Leg je merk en type altijd even aan ons voor. Of een ventilatie-unit met deze module samenwerkt, hangt af van de manier waarop die unit zich laat aansturen. Stuur ons het merk, het typenummer en zo mogelijk een foto van de aansluitklemmen van je unit, dan zeggen wij of deze module past of dat een koppeling met het ventilatiesysteem zelf verstandiger is.

Hoe bedien je de ventilatie met Niko Home Control?

De module in de verdeelkast schakelt, maar hij meet niets en heeft zelf geen knoppen. Hoe je de ventilatie bedient en of hij ook vanzelf gaat werken, bepaal je met wat je erbij zet.

Hang vier knoppen op de plek waar je ze nodig hebt

De ventilatiebediening met led 101-52054 heeft vier knoppen: laag, normaal, hoog en boost. Een ledaanduiding laat zien welke stand op dat moment actief is, zodat je bij binnenkomst in de badkamer in één oogopslag ziet of de ventilatie al harder staat. Je hangt hem op de plek waar het standenschakelaartje eerst zat, of ergens waar het handiger is.
Zuig met boost het half uur na het douchen af

Na een douche of tijdens het koken wil je even flink afzuigen, maar niet de rest van de dag. De boostfunctie schakelt tijdelijk naar de hoogste stand en zet de ventilatie daarna terug in de stand waar hij vandaan kwam. Vergeten terug te schakelen kan dus niet meer.
Laat de ventilatie reageren op CO2 of luchtvochtigheid

Wil je dat de ventilatie zelf harder gaat wanneer de lucht in de woonkamer benauwd wordt, dan heb je een sensor nodig die dat meet. Een CO2-sensor of vochtsensor met een uitgang van 0 tot 10 volt sluit je aan op de analoge sensormodule 550-00230 in de verdeelkast. Daar passen drie sensoren op, elk op maximaal 100 meter afstand. Een routine bepaalt daarna bij welke waarde de ventilatie een stand omhoog gaat.
Meet het vocht met een drukknop met comfortsensoren

Er is ook een kortere weg. De drukknop met comfortsensoren van Niko Home Control heeft een vochtigheidssensor ingebouwd die van 0 tot 100 procent relatieve vochtigheid meet, en die meetwaarde kun je in je routines gebruiken. Hang je zo'n knop in de badkamer, dan zitten je bediening en je meting daar meteen op één plek, zonder aparte sensor in de verdeelkast.
Neem de ventilatie mee in je scènes en routines

Omdat de ventilatie nu gewoon in je installatie zit, kan hij meedoen met de rest. De ventilatie terug naar laag zodra iedereen naar bed is, een stand hoger wanneer de logeerkamer in gebruik is, of alles omlaag als je het huis in de vakantiestand zet. Dat legt de installateur of wij eenmalig vast in de programmering.
Reken de ruimte in de verdeelkast na

Reken op twee modules breedte op de DIN-rail, naast de connected controller en je overige modules. Per DIN-rail koppel je maximaal 12 toestellen aan elkaar, dus ruimte is zelden het knelpunt. Houd bij het uittekenen wel een paar plaatsen over, zodat je later nog iets kunt toevoegen zonder een nieuwe kast.

Specificaties van de ventilatiemodule 550-00140

Kenmerk	Ventilatiemodule 550-00140
Montage	DIN-rail, 2 modules breed
Geschikt voor	Een centraal ventilatiesysteem van type C of type D
Standen	Laag (eco), normaal en hoog, elk met een eigen uitgang
Soort contacten	Potentiaalvrije relaiscontacten, geen stuursignaal van 0 tot 10 volt
Maximale belasting	230 volt, 16 ampère per kanaal
Extra functie	Boost, die tijdelijk naar de hoogste stand schakelt en daarna terugkeert naar de vorige stand
Aansluitwijze	Tweedraads of driedraads, afhankelijk van je ventilatie-unit
Bediening aan de wand	Ventilatiebediening met led 101-52054, met vier knoppen
Meten van CO2 of vocht	Niet in deze module; via de analoge sensormodule 550-00230 of een drukknop met comfortsensoren
Plaats in de verdeelkast	Maximaal 12 toestellen per DIN-rail

De genoemde waarden zijn richtwaarden; raadpleeg voor de definitieve gegevens altijd de handleiding van het product.

Hoeveel ventilatiemodules heb je nodig? In een gewone woning staat er één centrale ventilatie-unit en heb je dus aan één ventilatiemodule genoeg. Heb je meerdere units, bijvoorbeeld in een woning met een apart verhuurd deel, laat ons dan meekijken bij het samenstellen. Wij tellen dan meteen na hoeveel plaatsen er op de DIN-rail overblijven voor de rest van je installatie.

Verwante categorieën

Een installatie met busbekabeling stel je samen uit losse onderdelen. Hieronder staan de categorieën die het dichtst bij deze pagina liggen, zodat je van het een naar het ander kunt kijken zonder terug te gaan naar het overzicht.

Verder in dit assortiment: de verdeelkast, verlichting en zonwering, energie meten, sensoren en melders, bedieningen aan de wand, schermen en interfaces. Het volledige overzicht staat op de pagina producten voor busbekabeling. Twijfel je nog tussen bedraad en draadloos, kijk dan bij producten voor traditionele bekabeling of op de hoofdpagina Niko Home Control.

Waarom Niko Home Control bij ons kopen?

Wij stellen je lijst samen Stuur ons je plattegrond met de gewenste functies per ruimte, dan zetten wij op papier welke modules en bedieningen je nodig hebt.
Officieel Niko Home Control dealer Met een showroom in Capelle aan den IJssel, zodat je de bedieningen en schermen in het echt kunt zien voordat je een hele woning bestelt.
Ook de programmering De onderdelen zijn één ding, het instellen is het andere. Wij kunnen je installatie programmeren zodat elke knop doet wat jij wilt.
Eerlijk advies Wij verkopen ook KNX, Gira One en Busch-free@home. Past een ander systeem beter bij jouw project, dan zeggen we dat gewoon.

Veelgestelde vragen over de ventilatiemodule

Wat doet de ventilatiemodule precies?

De ventilatiemodule 550-00140 schakelt je mechanische ventilatie in drie standen: laag, ook wel de eco-stand genoemd, normaal en hoog. Elke stand heeft een eigen uitgang op de module, en er is er altijd precies één actief. De module zit op de DIN-rail in je verdeelkast en neemt de plaats in van de drie- of vierstandenschakelaar die nu aan je muur hangt. Vanaf dat moment bedien je de ventilatie met knoppen in huis, met de app en vanuit je routines.

Voor welke ventilatiesystemen is deze module bedoeld?

Voor een centraal ventilatiesysteem van type C of type D. Type C betekent mechanische afvoer: een ventilatiebox zuigt vervuilde lucht af uit keuken, badkamer en toilet, en verse lucht komt binnen via roosters in de gevel of boven de ramen. Type D betekent mechanische toevoer en afvoer met warmteterugwinning, ook wel balansventilatie genoemd. Voorwaarde is wel dat je unit zich in vaste standen laat schakelen.

Vervangt de module het standenschakelaartje in mijn badkamer?

Ja, dat is precies de bedoeling. De module neemt de plaats in van de standaard drie- of vierstandenschakelaar van je ventilatie-unit en schakelt dezelfde stuurdraden, maar dan vanuit de verdeelkast. Wil je op die plek toch een bediening houden, dan hang je daar de ventilatiebediening met led. Die heeft vier knoppen en laat met een lampje zien welke stand actief is.

Werkt de module ook op een unit met een ingang van 0 tot 10 volt?

Nee. Deze module schakelt met potentiaalvrije relaiscontacten en geeft zelf geen regelspanning af. Een unit die traploos geregeld wil worden met een stuursignaal van 0 tot 10 volt, of die alleen via een eigen bus- of netwerkaansluiting van de fabrikant aanstuurbaar is, kun je hier dus niet mee bedienen. Zoek eerst uit wat jouw unit verwacht, of stuur ons het merk en het typenummer, dan kijken wij mee.

Werkt mijn unit van Zehnder, Renson, Vasco of Systemair hiermee?

Dat hangt af van de manier waarop jouw unit zich laat aansturen, dus dat zoeken we per geval uit. Voor een aantal ventilatiemerken bestaan er aparte koppelingen, los van deze module. Soms is een koppeling met het ventilatiesysteem zelf de betere weg, omdat je dan meer terugkrijgt dan alleen drie standen. Leg ons het merk en het typenummer van je unit voor voordat je bestelt, dan zoeken wij uit wat er past.

Ik heb een DucoBox, wat heb ik dan nodig?

Voor een DucoBox verkopen wij in deze categorie de DucoBox Connectivity Board 2.0 met artikelnummer 0000-4945. Dat is een uitbreidingsprint van Duco zelf waarmee een DucoBox aan een systeem gekoppeld wordt. Wat die print precies mogelijk maakt, staat op de productpagina. Twijfel je over de uitvoering van jouw DucoBox, neem dan even contact met ons op.

Wat houdt de boostfunctie in?

Boost schakelt de ventilatie tijdelijk naar de hoogste stand en zet hem daarna vanzelf terug in de stand waar hij vandaan kwam. Dat is handig na het douchen of tijdens het koken: je zuigt even flink af zonder dat de ventilatie de rest van de dag op zijn hoogst blijft draaien. Je hoeft dus niet meer zelf aan terugschakelen te denken.

Hoe bedien ik de ventilatie aan de wand?

Met de ventilatiebediening met led, artikelnummer 101-52054. Die heeft vier knoppen: laag, normaal, hoog en boost. Een ledaanduiding laat zien welke stand op dat moment actief is, zodat je bij binnenkomst meteen ziet of de ventilatie al harder staat. Je hangt hem op de plek van het oude standenschakelaartje of ergens waar het handiger uitkomt.

Kan de ventilatie vanzelf reageren op vocht of CO2?

Ja, maar de module meet zelf niets, dus die meetwaarde moet ergens anders vandaan komen. Dat kan op twee manieren. Je sluit een CO2-sensor of vochtsensor met een uitgang van 0 tot 10 volt aan op de analoge sensormodule 550-00230 in de verdeelkast, waar drie sensoren op passen. Of je gebruikt een drukknop met comfortsensoren, want daar zit een vochtigheidssensor in die van 0 tot 100 procent relatieve vochtigheid meet. In beide gevallen legt de programmering vast bij welke waarde de ventilatie een stand omhoog gaat.

Wat betekent potentiaalvrij?

Potentiaalvrij betekent dat de module zelf geen spanning op de aansluitklemmen zet. Hij maakt of verbreekt alleen een verbinding, net zoals een gewone lichtschakelaar dat doet. Welke spanning er over de stuurdraden loopt, bepaalt je ventilatie-unit. Daardoor kan de module met de stuurdraden van heel verschillende units overweg.

Hoeveel ventilatiemodules heb ik nodig?

In een gewone woning staat er één centrale ventilatie-unit, en dan heb je aan één ventilatiemodule genoeg. De module schakelt immers de drie standen van die ene unit. Heb je meerdere units, bijvoorbeeld in een woning met een apart verhuurd deel, dan komt er per unit een module bij. Laat ons in dat geval meekijken bij het samenstellen, dan tellen wij meteen na hoeveel plaatsen er op de DIN-rail overblijven voor de rest van je installatie.

Hoe wordt de module aangesloten op mijn ventilatie-unit?

Op twee manieren, en je unit bepaalt welke. Bij een tweedraadse aansluiting schakelt een gemeenschappelijke klem tussen twee stuurdraden, waarbij de laagste stand geldt als geen van beide draden actief is. Bij een driedraadse aansluiting schakelt een gemeenschappelijke klem tussen drie stuurdraden, één per stand. Welke van de twee je nodig hebt, staat in de handleiding van je unit of blijkt uit de bedrading die nu naar het standenschakelaartje loopt.

Hoeveel ruimte neemt de module in de verdeelkast in?

Twee modules breed op de DIN-rail, ongeveer de ruimte van twee gewone groepenautomaten naast elkaar. Per DIN-rail koppel je maximaal 12 toestellen aan elkaar, dus ruimte is zelden het knelpunt. Houd bij het uittekenen wel een paar plaatsen over voor latere uitbreiding, naast de connected controller en je overige modules.

Kan ik de module zelf aansluiten?

Het aansluiten van 230 volt in de verdeelkast en het omleggen van de stuurdraden van je ventilatie-unit is werk voor een erkend installateur. Het uitdenken en samenstellen kunnen wij voor je doen, en de programmering ook. Stuur ons je plattegrond en het merk en type van je ventilatie-unit, dan zetten wij op papier wat je nodig hebt.

Bekijk Niko Home Control in onze showroom

Ventilatie is een van die dingen die je pas begrijpt als je ze ziet werken. In onze showroom in Capelle aan den IJssel staat een werkende Niko Home Control opstelling, zodat je kunt zien hoe een druk op de knop een stand omschakelt en hoe de ledaanduiding van de ventilatiebediening meebeweegt.

Voor uitgebreid advies raden we aan vooraf een afspraak te maken, zodat we rustig de tijd voor je kunnen nemen.

Hulp nodig bij het samenstellen?

Bij ventilatie draait het om drie vragen: wat voor unit hangt er, laat die zich in vaste standen schakelen, en wil je alleen bedienen of ook automatisch ventileren. Stuur ons het merk en typenummer van je unit en zo mogelijk een foto van de aansluitklemmen, dan zeggen wij of deze module past of dat een koppeling met het ventilatiesysteem zelf verstandiger is.

Stuur ons je plattegrond met de gewenste functies per ruimte. Bekijk onze dienst domotica samenstellen of onze installatie en programmering, vraag een offerte aan, of neem gewoon contact met ons op.

Zet je ventilatie op de juiste stand, vanzelf

Eén module in de verdeelkast, een bediening op de plek waar je hem nodig hebt en desgewenst een sensor erbij. Wij kijken eerst met je mee welke unit je hebt.

Bekijk de ventilatieproducten Laat het samenstellen Contact opnemen
