Niko Home Control producten voor busbekabeling Analoge input
Met de Niko Home Control analoge sensormodule sluit je externe analoge sensoren met een 0–10 V-uitgang aan op een Niko Home Control installatie met busbekabeling. Hierdoor kunnen gemeten waarden automatisch worden gebruikt om functies binnen het domoticasysteem aan te sturen. Denk bijvoorbeeld aan het automatisch bedienen van zonwering, verlichting of ventilatie op basis van de meetwaarden van een aangesloten sensor.
Binnen deze categorie vind je de analoge sensormodule voor Niko Home Control. Op één module kunnen maximaal drie analoge 0–10 V-sensoren worden aangesloten. Geschikte toepassingen zijn onder andere sensoren voor zonlicht, wind, regen, CO₂, luchtvochtigheid en temperatuur, mits deze geschikt zijn voor toepassingen met zeer lage veiligheidsspanning (ZLVS). De analoge sensormodule werkt uitsluitend in combinatie met een Niko Home Control installatie met busbekabeling en de Connected Controller.

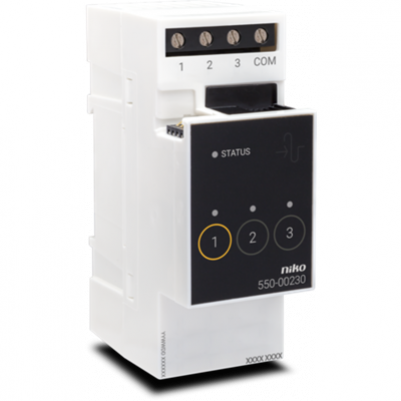

Analoge sensormodule 550-00230: je Niko Home Control laten reageren op gemeten waarden
Met de analoge sensormodule 550-00230 sluit je sensoren met een uitgang van 0-10 V aan op je Niko Home Control installatie. Sommige dingen in huis zijn namelijk niet simpelweg aan of uit. Hoe fel de zon schijnt, hoe hard het waait, hoe vochtig de badkamer is of hoeveel koolstofdioxide er in de lucht van de slaapkamer zit: dat zijn waarden op een schaal. Een sensor die zoiets meet, geeft geen contact dat open of dicht gaat, maar een spanning die met de meetwaarde meebeweegt.
Die spanning leest de module in. Daarmee kan je installatie iets doen wat met een gewone schakelaar niet lukt: de screens laten zakken zodra de zon boven een bepaalde sterkte komt, de zonwering intrekken bij te veel wind, of de ventilatie hoger zetten als de lucht in de slaapkamer daarom vraagt. Je regelt het allemaal vanaf één plek.
Hieronder lees je welke sensoren je kunt aansluiten, hoeveel er per module passen en waar de grenzen liggen.
- Drie sensoren per module
- Signaal van 0 tot 10 volt
- Tot 100 meter kabel
Wat betekent een uitgang van 0-10 V?
Dit is een oude en eenvoudige afspraak tussen fabrikanten. De sensor zet een spanning op twee draden die meebeweegt met wat hij meet: bij niets 0 volt, bij het maximum 10 volt, en alles daartussen naar verhouding. Een lichtsensor die 3 volt afgeeft, meet dus ongeveer dertig procent van waar hij toe in staat is.
Je installatie leest die waarde in, en jij bepaalt in de programmering waar de grens ligt. Je stelt bijvoorbeeld in dat de zonwering zakt zodra de lichtsensor boven een bepaalde waarde komt en die waarde een paar minuten aanhoudt. Die vertraging is belangrijk, want zonder die instelling gaat je zonwering op een dag met stapelwolken de hele middag op en neer.
Let op het verschil met digitaal. Geeft je sensor alleen door of iets aan of uit is, zoals een raamcontact of een vlotter, dan hoort die op de digitale sensormodule. Die werkt met een potentiaalvrij contact, een schakelaar zonder eigen spanning. De analoge module is bedoeld voor waarden op een schaal.
Wat kun je met de analoge sensormodule van Niko Home Control laten gebeuren?
Zon, wind, koolstofdioxide, vochtigheid en temperatuur zijn de waarden waarop je je installatie kunt laten reageren. Hieronder lees je wat dat in een woning oplevert.
| Wat je meet | Wat je installatie doet | Waarom dat prettig is |
|---|---|---|
| Zonsterkte | De screens of jaloezieën zakken voordat het binnen warm wordt. | Zakt de zonwering al voordat de zon vol op het glas staat, dan blijft het in de kamer merkbaar koeler. |
| Windsnelheid | De zonwering trekt zichzelf in bij te veel wind. | Een uitvalscherm dat bij windstoten buiten blijft hangen, raakt beschadigd. |
| Koolstofdioxide in de lucht | De ventilatie schakelt hoger zodra de lucht bedompt wordt. | Dat merk je vooral in slaapkamers en in een werkkamer waar de deur dicht blijft. |
| Luchtvochtigheid | De badkamer wordt extra geventileerd na het douchen. | Dat scheelt condens op de spiegel en na verloop van tijd schimmel in de voegen. |
| Temperatuur van een externe sensor | Je installatie reageert op de temperatuur op een plek waar geen thermostaat hangt. | Denk aan een serre, een zolder of een technische ruimte. |
| Daglicht binnen | De verlichting wordt bijgeregeld, zodat het lichtniveau gelijk blijft. | Dat is vooral interessant in een kantoor of een praktijkruimte. |
De genoemde waarden zijn richtwaarden; raadpleeg voor de definitieve gegevens altijd de handleiding van het product.
Wil je alleen op daglicht reageren? Dan is er ook de kant-en-klare lichtmeetcel van Niko. De analoge sensormodule gebruik je voor sensoren van andere merken en voor waarden waar Niko zelf geen apart product voor heeft.
Waar let je op bij het indelen van je verdeelkast?
Elke module leest drie sensoren in
Op één module sluit je drie sensoren aan. Wil je zon, wind en luchtkwaliteit meten, dan kom je met één module precies uit. Heb je meer sensoren, dan komt er een module bij; per installatie mogen er maximaal tien.
De kabel mag honderd meter lang zijn
De afstand tussen de sensor en de module mag oplopen tot 100 meter. Dat is ruimer dan bij de digitale sensormodule en genoeg voor een windmeter op het dak of een zonsensor aan de gevel.
Plaats de module bovenin de verdeelkast
Zet de module bij voorkeur op de bovenste rij van de DIN-rail, zodat de kabels met een veilige lage spanning gescheiden blijven van de 230 volt bedrading. Zo voorkom je storing op een signaal dat toch al zwak is.
De drempels stel je zelf in
Bij welke waarde je zonwering zakt en hoelang die waarde moet aanhouden, leg je vast in de programmering. In het eerste seizoen is dat een kwestie van uitproberen. Wij kunnen die instellingen voor je vastleggen en later voor je bijstellen.
Specificaties van de analoge sensormodule 550-00230
| Kenmerk | Analoge sensormodule 550-00230 |
|---|---|
| Montage | DIN-rail, 2 modules breed |
| Aantal ingangen | 3 |
| Soort signaal | 0 tot 10 volt |
| Maximale afstand tot de sensor | 100 meter |
| Sensoren per module | Maximaal 3 |
| Modules per installatie | Maximaal 10 |
| Plaats in de kast | Bij voorkeur op de bovenste rij, gescheiden van de 230 volt bedrading |
| Omgevingstemperatuur | 0 tot 45 graden |
De genoemde waarden zijn richtwaarden; raadpleeg voor de definitieve gegevens altijd de handleiding van het product.
Ingang of uitgang: let op het verschil. Deze module leest een signaal in. Wil je juist een signaal van 0-10 volt of 1-10 volt naar buiten sturen, bijvoorbeeld naar een ledinstallatie met een externe driver, dan heb je een analoge stuurmodule nodig. Die vind je bij licht dimmen. De namen lijken op elkaar, maar de richting van het signaal is precies tegengesteld.
Verwante categorieën
Een installatie met busbekabeling stel je samen uit losse onderdelen. Hieronder staan de categorieën die het dichtst bij deze pagina liggen, zodat je van het een naar het ander kunt kijken zonder terug te gaan naar het overzicht.
- Digitale input Om gewone contacten in te lezen, zoals een alarm of een bestaande schakelaar.
- Aanwezigheidsmelder Compacte melder voor in het plafond, bijvoorbeeld in een gang of toilet.
- Wandbewegingsmelder Bewegingsmelder voor aan de wand, op de plek van een schakelaar.
- Buitenbewegingsmelder Voor de oprit, het pad naar de voordeur of de achterdeur.
- Lichtmeetcel Meet hoeveel daglicht er buiten is, zodat de verlichting daarop reageert.
Verder in dit assortiment: de verdeelkast, verlichting en zonwering, verwarming, koeling en ventilatie, energie meten, bedieningen aan de wand, schermen en interfaces. Het volledige overzicht staat op de pagina producten voor busbekabeling. Twijfel je nog tussen bedraad en draadloos, kijk dan bij producten voor traditionele bekabeling of op de hoofdpagina Niko Home Control.
Waarom Niko Home Control bij ons kopen?
- Wij stellen je lijst samen Stuur ons je plattegrond met de gewenste functies per ruimte, dan zetten wij op papier welke modules en bedieningen je nodig hebt.
- Officieel Niko Home Control dealer Met een showroom in Capelle aan den IJssel, zodat je de bedieningen en schermen in het echt kunt zien voordat je een hele woning bestelt.
- Ook de programmering De onderdelen zijn één ding, het instellen is het andere. Wij kunnen je installatie programmeren zodat elke knop doet wat jij wilt.
- Eerlijk advies Wij verkopen ook KNX, Gira One en Busch-free@home. Past een ander systeem beter bij jouw project, dan zeggen we dat gewoon.
Veelgestelde vragen over de analoge sensormodule
Wat doet de analoge sensormodule?
Hij leest sensoren in die een waarde afgeven in plaats van alleen aan of uit. Op één module sluit je drie externe analoge sensoren met een uitgang van 0-10 V aan op je Niko Home Control installatie. Denk aan zon, wind, koolstofdioxide, vochtigheid en temperatuur. Je installatie kan daarna op die gemeten waarden reageren.
Wat betekent 0 tot 10 volt?
Het is een eenvoudige afspraak. De sensor zet een spanning op twee draadjes die meebeweegt met wat hij meet: bij niets 0 volt, bij het maximum 10 volt, en alles daartussen naar verhouding. Jouw installatie leest die waarde in en jij bepaalt waar de grens ligt waarop er iets gebeurt.
Wat is het verschil met de digitale sensormodule?
De digitale module leest contacten die open of dicht staan, zoals een raamcontact of een vlotter. De analoge module leest waarden op een schaal. Geeft je sensor alleen aan of uit door, dan hoort hij op de digitale module.
Wat kan ik ermee laten gebeuren?
De screens laten zakken zodra de zon boven een bepaalde sterkte komt, de zonwering intrekken bij te veel wind, de ventilatie opschakelen als de lucht in de slaapkamer bedompt wordt, of extra ventileren na het douchen. Steeds op basis van een gemeten waarde in plaats van een klok.
Hoeveel sensoren kan ik aansluiten?
Maximaal drie per module, en per installatie mogen er maximaal tien modules zijn. Wil je zon, wind en luchtkwaliteit meten, dan zit je met één module precies goed.
Hoe ver mag de sensor van de kast af zitten?
De afstand tussen de sensoren en de module mag oplopen tot maximaal 100 meter. Dat is ruimer dan bij de digitale sensormodule en genoeg voor een windmeter op het dak of een zonsensor aan de gevel. Loop de route wel na zoals de kabel echt gaat lopen.
Waar plaats ik de module in de kast?
Bij voorkeur op de bovenste rij van de DIN-rail, zodat de kabels met een veilige lage spanning gescheiden blijven van de 230 volt bedrading. Een analoog signaal is klein en gevoelig voor storing.
Kan ik sensoren van een ander merk gebruiken?
Ja, zolang ze een uitgang van 0 tot 10 volt hebben. Daar is de module juist voor bedoeld. Kijk in de handleiding van de sensor of daar 0-10 V bij staat, en stuur ons het type als je twijfelt.
Hoe voorkom ik dat mijn zonwering de hele dag op en neer gaat?
Door in de programmering niet alleen een drempelwaarde vast te leggen maar ook hoelang die waarde moet aanhouden. Op een dag met stapelwolken schiet de lichtsensor anders om de haverklap over de grens. Dat instellen is een kwestie van uitproberen in het eerste seizoen.
Kan de module ook een signaal naar buiten sturen?
Nee. Deze module leest in. Wil je juist een signaal van 0-10 volt of 1-10 volt naar buiten sturen, bijvoorbeeld naar een ledinstallatie met een externe driver, dan heb je een analoge stuurmodule nodig. De namen lijken op elkaar, de richting is tegengesteld.
Heb ik dit nodig als ik alleen op daglicht wil reageren?
Niet per se. Voor daglicht is er ook een kant-en-klare lichtmeetcel van Niko. De analoge sensormodule is vooral bedoeld voor sensoren van andere merken en voor waarden waar Niko zelf geen apart product voor heeft.
Hoeveel ruimte kost de module in de kast?
Twee eenheden breed op de DIN-rail, de metalen strip waar de modules op klikken. Reken hem mee bij het indelen, samen met de connected controller en de andere modules. Per DIN-rail mogen maximaal 12 Niko Home Control modules aan elkaar gekoppeld worden.
