Niko Home Control producten voor busbekabeling Tweevoudige dimbediening

Met de Niko Home Control tweevoudige dimbediening dim je twee afzonderlijke lichtpunten of lichtgroepen vanuit één compacte bediening binnen een Niko Home Control installatie met busbekabeling. De bediening beschikt over zes specifieke toetsen: per dimkring een toets voor dimmen omhoog, een toets voor dimmen omlaag en een favoriettoets waarmee je direct een vooraf ingestelde lichtsterkte oproept. Zo bedien je twee dimkringen onafhankelijk van elkaar en creëer je eenvoudig de gewenste sfeer in één ruimte.

Binnen deze categorie vind je tweevoudige dimbedieningen met en zonder programmeerbare ledindicatie in verschillende kleuren. De tweevoudige dimbediening werkt uitsluitend in combinatie met een Niko Home Control installatie met busbekabeling en wordt via een klikmechanisme op een Niko Home Control muurprint bevestigd, die apart moet worden besteld. Vervolgens werk je de bediening af met een afdekplaat uit de Niko Original, Niko Intense of Niko Pure serie. Via de Niko Home Control programmeersoftware wijs je per dimkring de gewenste functie, favorietstand en eventuele ledindicatie toe, zodat de bediening volledig aansluit op jouw verlichting en persoonlijke voorkeuren.



Niko Home Control busbekabeling

De tweevoudige dimbediening voor Niko Home Control: twee lichtkringen vanaf één plek

De tweevoudige dimbediening van Niko Home Control met busbekabeling is de dubbele dimbediening waarmee je twee lichtkringen los van elkaar regelt. Op de plek waar anders één schakelaar zit, bedien je nu twee groepen lampen: de spots in de woonkamer en de lamp boven de eettafel, of het licht boven het werkblad en dat boven het keukeneiland.

Daarin verschilt deze bediening van de enkelvoudige uitvoering. Veel ruimtes hebben namelijk niet één lichtpunt maar twee, en die twee wil je zelden op dezelfde sterkte hebben. Voor die twee kringen hoef je geen tweede schakelaar naast de eerste te zetten, want dit is één bedieningselement dat op één muurprint past.

Op deze pagina lees je hoe de zes knoppen zich over twee kringen verdelen, in welke ruimtes twee lichtsferen echt iets opleveren, welke uitvoering je het beste kunt kopen en wat er in de verdeelkast bij hoort.

  • Twee lichtkringen apart dimbaar
  • Eén bedieningselement op één muurprint
  • Voeding 26 volt via de buskabel

Hoe verdeel je de zes knoppen over twee lichtkringen?

Er zit geen draaiknop op. In plaats daarvan heeft het bedieningselement twee groepen van drie actieknoppen, dus twee keer een A, een B en een C. De bovenste groep bedient de ene lichtkring, de onderste groep de andere. Beide groepen werken op dezelfde manier, dus je hoeft de bediening maar één keer aan te leren.

Elke knop doet twee dingen, afhankelijk van hoe lang je hem ingedrukt houdt. Kort indrukken schakelt of springt naar de voorkeursstand, lang indrukken laat het licht van die groep geleidelijk oplopen of teruglopen. Zodra je loslaat, blijft het licht op de bereikte sterkte staan.

Knop Kort indrukken Lang indrukken
A De kring van deze groep gaat aan op 100 procent of op de vorige waarde. Het licht van deze groep loopt op, tot je loslaat.
B De kring gaat naar de voorkeursstand van die groep, af fabriek 50 procent. Houd je hem langer dan 3 seconden in, dan wordt de huidige lichtsterkte de nieuwe voorkeursstand van die groep.
C De kring gaat uit, of weer aan als hij uit stond. Het licht van deze groep loopt terug, tot je loslaat.

De genoemde waarden zijn richtwaarden; raadpleeg voor de definitieve gegevens altijd de handleiding van het product.

Elke kring krijgt zijn eigen voorkeursstand. Dim een kring met A of C tot hij staat zoals je hem wilt, houd B langer dan 3 seconden ingedrukt en die stand is opgeslagen. Daarna is het één korte druk op B om er weer te komen, en dat geldt per groep apart. In een woonkamer betekent dat bijvoorbeeld dat de spots op 30 procent staan en de eettafellamp op 70 procent, allebei met één druk.

In welke ruimtes leveren twee lichtkringen echt iets op?

Een tweevoudige dimbediening is pas zinvol als er in die ruimte ook werkelijk twee lichtsferen zijn die je apart wilt kunnen regelen. Dat is vaker het geval dan mensen vooraf denken. Hieronder de vier situaties die we in de praktijk het meest tegenkomen.

  • Regel de spots en de eettafellamp los van elkaar

    Op een doordeweekse avond wil je de spots laag hebben staan en de lamp boven de eettafel helder, omdat daar nog huiswerk gemaakt wordt. Na het eten draai je het om: de eettafel gaat terug en de spots komen iets op. Met één bediening op twee kringen doe je dat zonder op te staan, en met de B-knop leg je allebei die standen vast.

  • Verlicht het werkblad feller dan het keukeneiland

    Boven het werkblad wil je tijdens het koken vol licht, want daar sta je te snijden. Boven het eiland, waar gegeten en gezeten wordt, wil je juist zachter licht. Twee aparte kringen betekent dat je het werkblad na het koken kunt uitzetten terwijl het eiland blijft branden, in plaats van de hele keuken op één sterkte te laten staan.

  • Doe het plafondlicht uit zonder de bedlampjes te raken

    Bij het opmaken van het bed of het zoeken van kleren heb je het plafondlicht nodig. Bij het lezen voor het slapen gaan juist niet, dan wil je alleen de bedlampjes en die ook nog gedimd. Zet de tweevoudige dimbediening naast het bed, dan schakel je het plafondlicht uit zonder eerst de kamer door te lopen.

  • Draai het algemene licht op tijdens een videovergadering

    Achter je bureau wil je stevig licht om te kunnen werken, maar tijdens een videovergadering wil je het licht in de rest van de ruimte juist wat opdraaien zodat je niet in het donker zit. Twee kringen die je los van elkaar dimt, laten je dat in twee bewegingen doen, zonder de hele werkkamer fel te verlichten.

Twee kringen bepaal je bij de bedrading. Twee lichtkringen betekent dat er vanuit de verdeelkast twee aparte leidingen naar de lampen in die ruimte lopen. Dat regel je tijdens de aanleg of de verbouwing, niet achteraf. Wat een knop later doet, verander je wel in de programmering, maar een tweede lichtkring erbij trekken is hak- en breekwerk. Twijfel je of een ruimte twee kringen verdient, leg ze dan aan; je kunt ze altijd samen laten schakelen.

Welke tweevoudige dimbediening van Niko Home Control kun je het beste kopen?

De tweevoudige dimbediening is er in twee uitvoeringen en in drie kleuren. Het verschil tussen de uitvoeringen zit in de ledaanduiding. De uitvoering zonder leds bedient twee lichtpunten of lichtkringen zonder lampjes in het bedieningselement. De uitvoering met led heeft per uitgang een ledaanduiding die de status laat zien, zodat je van een afstand ziet of een kring aan staat.

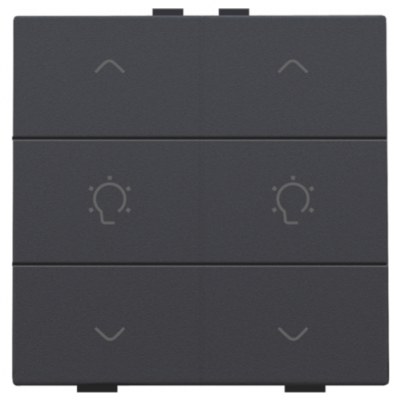

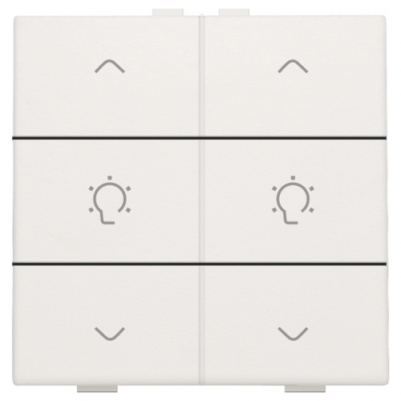

  • Zonder led: 101-51046 wit, 122-51046 antraciet, 161-51046 zwart

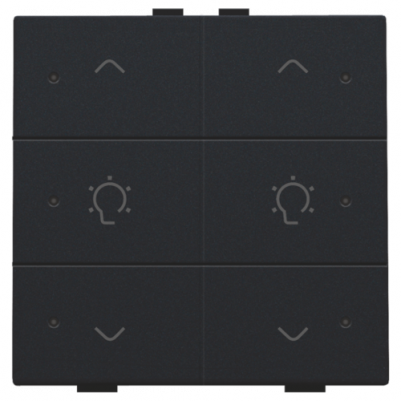

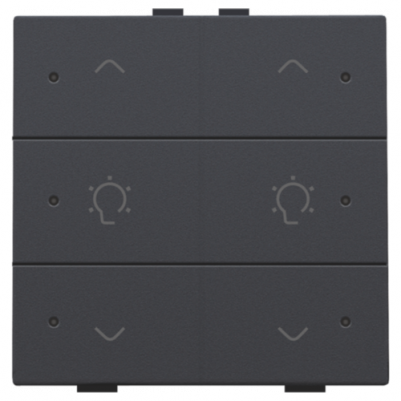

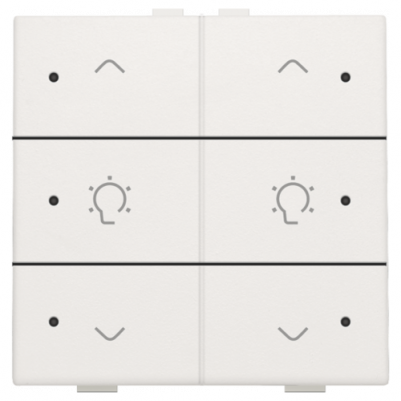

  • Met led: 101-52046 wit, 122-52046 antraciet, 161-52046 zwart
Jouw situatie Wat je nodig hebt
In deze ruimte hangen twee lichtpunten die ik apart wil kunnen dimmen Een tweevoudige dimbediening. Eén bedieningselement, één muurprint, twee kringen.
Er is maar één lichtpunt in de ruimte Dan volstaat de enkelvoudige dimbediening. Een tweevoudige uitvoering met een ongebruikte helft heeft geen zin.
Ik zet het licht eigenlijk alleen aan en uit en dim vrijwel nooit Kies dan een tweevoudige drukknop. Die bedient ook twee dingen, maar zonder dimfunctie.
Ik wil in het donker kunnen zien welke kring nog aan staat De uitvoering met led, dus 101-52046, 122-52046 of 161-52046. Die geeft per uitgang de status aan.
Ik wil zo min mogelijk lampjes aan de wand in een slaapkamer De uitvoering zonder leds, dus 101-51046, 122-51046 of 161-51046.
Ik heb veel bedieningen met een indicatieled in huis Tel ze na. De voeding in de connected controller volstaat voor 70 bedieningen, waarvan maximaal 20 met een indicatieled.
Mijn armaturen werken met DALI-drivers Kijk dan bij DALI-2. DALI is een aparte digitale standaard voor verlichting; stuur ons de gegevens van je armaturen, dan kijken wij of dat past.
Ik wil twee lichtkringen dimmen en weet niet wat er in de kast moet Precies één universele dimmodule 550-00340, mits het vermogen per kanaal binnen de grenzen blijft.

De genoemde waarden zijn richtwaarden; raadpleeg voor de definitieve gegevens altijd de handleiding van het product.

Wat heb je in de verdeelkast nodig voor twee dimbare kringen?

De bediening is niet het enige onderdeel dat je bestelt. Aan de wand horen er een sokkel en een schakelaarraam bij, en in de verdeelkast hoort er een module bij die het dimmen daadwerkelijk doet.

  • Reken op één muurprint en één schakelaarraam

    Het bedieningselement klikt op een muurprint, de sokkel die in de wanddoos komt en waarop de buskabel wordt aangesloten. Daaromheen komt het schakelaarraam. Goed om te weten: een tweevoudige dimbediening is één bedieningselement en past dus op een enkelvoudige muurprint. Een dubbele muurprint heb je er niet voor nodig.

  • Zet één universele dimmodule op de DIN-rail

    Het dimmen zelf gebeurt niet in de bediening aan de wand, maar in de verdeelkast op de universele dimmodule met artikelnummer 550-00340. Die module heeft twee kanalen, dus twee uitgangen waarop je elk één lichtkring aansluit. Voor de twee kringen van één tweevoudige dimbediening heb je daarmee precies één dimmodule nodig.

  • Laat alleen de buskabel naar de wand lopen

    Naar de bediening aan de wand loopt uitsluitend de tweeaderige buskabel. Die levert 26 volt gelijkspanning, een veilige lage spanning waar de bediening op werkt. Er hoeft dus geen batterij in, er komt geen aparte voeding bij en er loopt geen 230 volt naar je schakelaar toe.

  • Houd ruimte over in het voedingsbudget

    Een tweevoudige dimbediening telt als één bediening, ook al zitten er zes knoppen op. De voeding in de connected controller volstaat voor maximaal 24 modules in de verdeelkast en 70 bedieningen, waarvan er maximaal 20 een indicatieled mogen hebben. Kies je de uitvoering met led, dan hoort die dus ook bij die twintig.

Let op het vermogen per dimkanaal. Elk kanaal van de universele dimmodule kan 5 tot 400 VA aan bij 45 graden, en 5 tot 500 VA bij 35 graden. VA staat voor voltampère en is de maat voor het vermogen dat een kanaal kan leveren. Er is dus niet alleen een bovengrens maar ook een ondergrens: blijft de aangesloten verlichting onder 5 VA, dan is dat te weinig voor het kanaal. Vooral bij een paar zuinige ledlampen op één kring kom je daar sneller onder dan je denkt. Geef ons door welke armaturen je gaat gebruiken, dan rekenen wij per kanaal na of het past.

Specificaties van de tweevoudige dimbediening voor Niko Home Control

Kenmerk Dubbele dimbediening Dubbele dimbediening met led
Artikelnummer wit 101-51046 101-52046
Artikelnummer antraciet 122-51046 122-52046
Artikelnummer zwart 161-51046 161-52046
Wat je ermee bedient Twee lichtpunten of lichtkringen Twee lichtpunten of lichtkringen
Ledaanduiding Zonder leds Ledaanduiding van de status van elke uitgang
Bediening Twee groepen van drie actieknoppen A, B en C. Geen draaiknop. Twee groepen van drie actieknoppen A, B en C. Geen draaiknop.
Voorkeursinstelling Af fabriek 50 procent, per groep zelf aan te passen met knop B Af fabriek 50 procent, per groep zelf aan te passen met knop B
Voeding 26 volt gelijkspanning via de buskabel 26 volt gelijkspanning via de buskabel
Batterij of aparte voeding Niet nodig Niet nodig
Omgevingstemperatuur 0 tot 50 graden 0 tot 50 graden
Montage Klikt op een muurprint, met een schakelaarraam eromheen Klikt op een muurprint, met een schakelaarraam eromheen
Ruimte op de muurprint Eén bedieningselement, past op een enkelvoudige muurprint Eén bedieningselement, past op een enkelvoudige muurprint
Dimmen gebeurt op Universele dimmodule 550-00340, twee kanalen Universele dimmodule 550-00340, twee kanalen
Vermogen per dimkanaal 5 tot 400 VA bij 45 graden, 5 tot 500 VA bij 35 graden 5 tot 400 VA bij 45 graden, 5 tot 500 VA bij 35 graden

De genoemde waarden zijn richtwaarden; raadpleeg voor de definitieve gegevens altijd de handleiding van het product.

Hoe deel je de twee knopgroepen slim in?

  • Zet de twee kringen in een logische volgorde

    De bovenste groep knoppen en de onderste groep zien er hetzelfde uit. Spreek daarom vooraf af welke kring bovenaan komt en houd die keuze in het hele huis aan, bijvoorbeeld altijd het algemene licht boven en het sfeerlicht onder. Dat scheelt zoeken bij bezoek en bij jezelf in het donker. De koppeling tussen knop en lichtkring ligt in de programmering, dus omdraaien kan later nog.

  • Houd de dimmodule koel

    Een dimmodule geeft warmte af. Hoe warmer het in de verdeelkast wordt, hoe minder vermogen een kanaal aankan: bij 35 graden is dat 500 VA per kanaal, bij 45 graden nog 400 VA. Zorg daarom voor ventilatie bovenin de kast en zet dimmodules bij voorkeur onderin, niet ingeklemd tussen modules die zelf ook warm worden.

  • Bedenk of een scène handiger is

    Wil je in één beweging beide kringen op de juiste sterkte, dan is een scène daar geschikter voor dan twee losse knopdrukken. De tweevoudige dimbediening blijft dan bruikbaar om achteraf bij te stellen. Wij kunnen zulke scènes voor je in de programmering laten zetten.

  • Kijk vooruit naar de rest van de ruimte

    Leg je in een kamer nu twee lichtkringen aan, bepaal dan meteen waar de bediening komt. Naast de deur is de gewone plek, maar in een slaapkamer of achter een bank is een tweede plek vaak net zo nuttig. Meerdere bedieningen op dezelfde kringen is bij busbekabeling geen probleem, zolang je binnen het aantal bedieningen blijft dat de voeding aankan.

Verwante categorieën

Een installatie met busbekabeling stel je samen uit losse onderdelen. Hieronder staan de categorieën die het dichtst bij deze pagina liggen, zodat je van het een naar het ander kunt kijken zonder terug te gaan naar het overzicht.

Verder in dit assortiment: de verdeelkast, verlichting en zonwering, verwarming, koeling en ventilatie, energie meten, sensoren en melders, schermen en interfaces. Het volledige overzicht staat op de pagina producten voor busbekabeling. Twijfel je nog tussen bedraad en draadloos, kijk dan bij producten voor traditionele bekabeling of op de hoofdpagina Niko Home Control.

Waarom Niko Home Control bij ons kopen?

  • Wij stellen je lijst samen Stuur ons je plattegrond met de gewenste functies per ruimte, dan zetten wij op papier welke modules en bedieningen je nodig hebt.
  • Officieel Niko Home Control dealer Met een showroom in Capelle aan den IJssel, zodat je de bedieningen en schermen in het echt kunt zien voordat je een hele woning bestelt.
  • Ook de programmering De onderdelen zijn één ding, het instellen is het andere. Wij kunnen je installatie programmeren zodat elke knop doet wat jij wilt.
  • Eerlijk advies Wij verkopen ook KNX, Gira One en Busch-free@home. Past een ander systeem beter bij jouw project, dan zeggen we dat gewoon.

Veelgestelde vragen over de tweevoudige dimbediening

Wat is het verschil met de enkelvoudige dimbediening?

Allebei zijn het bedieningen voor Niko Home Control met busbekabeling. De enkelvoudige uitvoering bedient één lichtpunt of één lichtkring, de tweevoudige bedient er twee los van elkaar. Je herkent dat aan de knoppen: waar de enkelvoudige één groep van drie actieknoppen heeft, heeft de tweevoudige er twee. Verder werken ze hetzelfde. Heeft de ruimte maar één lichtpunt, dan voegt een tweevoudige uitvoering niets toe.

Kan ik de twee lichtkringen echt los van elkaar dimmen?

Ja, dat is de bedoeling. De bovenste groep knoppen regelt de ene kring en de onderste groep de andere. De spots kunnen dus op 30 procent staan terwijl de lamp boven de eettafel op 70 procent brandt. Wil je juist dat beide kringen tegelijk naar een vaste stand gaan, dan laat je daar een scène voor programmeren.

Hoe verdeel ik de zes knoppen over twee lichtkringen?

Er zijn twee groepen van drie knoppen, dus twee keer een A, een B en een C. Kort op A zet de kring van die groep aan op 100 procent of op de vorige waarde, lang op A laat het licht oplopen. Kort op B gaat naar de voorkeursinstelling van die groep, af fabriek 50 procent. Kort op C zet de kring uit of weer aan, lang op C laat het licht teruglopen. Welke groep bij welke kring hoort, wordt in de programmering vastgelegd.

Kan ik per lichtkring een eigen voorkeursstand instellen?

Ja. Dim eerst de kring met A of C tot de sterkte die je wilt. Houd daarna de knop B van diezelfde groep langer dan 3 seconden ingedrukt; die stand is dan opgeslagen. Vanaf dat moment kom je er met één korte druk op B weer terug. Je doet dat per groep apart, dus de spots en de eettafel houden elk hun eigen stand.

Wat is het verschil tussen de uitvoering met en zonder led?

De uitvoering met led heeft per uitgang een ledaanduiding die de status van die uitgang laat zien, zodat je van een afstand ziet of een kring aan staat. De uitvoering zonder leds heeft die lampjes niet. Voor een gang of een woonkamer is de ledaanduiding handig, in een slaapkamer kiezen mensen vaker voor de uitvoering zonder. De artikelnummers verschillen: 51046 is zonder led, 52046 is met led.

In welke kleuren kan ik de tweevoudige dimbediening kopen?

In wit, antraciet en zwart. Zonder led zijn dat 101-51046 in wit, 122-51046 in antraciet en 161-51046 in zwart. Met led zijn dat 101-52046 in wit, 122-52046 in antraciet en 161-52046 in zwart. Het schakelaarraam eromheen kies je apart in dezelfde afwerking.

Heb ik een dubbele muurprint nodig?

Nee. Een tweevoudige dimbediening is één bedieningselement en past daarmee op een enkelvoudige muurprint. Dat is precies de reden om er een te nemen in plaats van twee losse bedieningen naast elkaar: je houdt één wanddoos en één schakelaarraam over. Het bedieningselement klikt op de muurprint, die als sokkel in de wand zit, en daaromheen komt het schakelaarraam.

Hoeveel dimmodules heb ik nodig voor twee lichtkringen?

Precies één. Het dimmen gebeurt namelijk niet in de bediening aan de wand maar in de verdeelkast, op de universele dimmodule 550-00340. Die module heeft twee kanalen, dus twee uitgangen die elk een lichtkring aansturen. Voorwaarde is wel dat het vermogen per kanaal binnen de grenzen blijft.

Wat zijn de vermogensgrenzen per dimkanaal?

Elk kanaal van de universele dimmodule kan 5 tot 400 VA aan bij 45 graden, en 5 tot 500 VA bij 35 graden. VA staat voor voltampère en is de maat voor het vermogen dat een kanaal kan leveren. Let ook op de ondergrens van 5 VA: met een enkele zuinige ledlamp op een kring kom je daar soms onder. Geef ons door welke armaturen je gaat gebruiken, dan rekenen wij het per kanaal na.

Zit er een batterij in of moet er 230 volt naartoe?

Geen van beide. De bediening krijgt zijn voeding van 26 volt gelijkspanning via de buskabel, de tweeaderige kabel die naar de verdeelkast loopt. Dat is een veilige lage spanning. Je hoeft dus nooit een batterij te vervangen en er komt geen aparte voeding bij.

Telt een tweevoudige dimbediening als één of als twee bedieningen?

Als één bediening. De voeding in de connected controller volstaat voor maximaal 24 modules in de verdeelkast en 70 bedieningen, waarvan er maximaal 20 een indicatieled mogen hebben. Kies je de uitvoering met led, dan telt hij dus ook mee in dat aantal van 20. In een gemiddelde woning kom je daar niet snel aan; bij een groot huis met veel bedieningen tellen wij het graag voor je na.

Kan ik later nog veranderen welke knopgroep welke lamp bedient?

Ja. De koppeling tussen de knopgroep en de lichtkring zit in de programmering van de installatie en niet in de bedrading. Wil je de bovenste en de onderste groep omdraaien, dan is dat een aanpassing in de software. Wat je niet achteraf verandert, is het aantal lichtkringen in een ruimte, want daarvoor moeten er leidingen liggen.

Wat als ik in die ruimte eigenlijk nooit dim?

Kijk dan naar de tweevoudige drukknop. Die bedient ook twee dingen vanaf één plek, maar dan zonder dimfunctie. Dat is een logische keuze voor ruimtes waar het licht toch altijd voluit staat, zoals een berging of een technische ruimte. In een woonkamer, een keuken of een slaapkamer wordt er in de praktijk juist wel gedimd.

Kan ik de tweevoudige dimbediening zelf monteren?

Het bedieningselement op de muurprint klikken is eenvoudig, maar het aansluiten van de buskabel en het werk in de verdeelkast met 230 volt hoort bij een erkend installateur. Het uitdenken van de lijst en de programmering kunnen wij voor je verzorgen. Stuur ons je plattegrond met per ruimte de lichtpunten die je apart wilt kunnen regelen, dan zetten wij de benodigde bedieningen en dimmodules op papier.

Probeer twee lichtkringen uit in onze showroom

Of dimmen met knoppen prettiger werkt dan met een draaiknop, merk je pas als je het een keer in je handen hebt gehad. In onze showroom in Capelle aan den IJssel staat een werkende opstelling waarop je twee lichtkringen los van elkaar dimt en per kring een eigen voorkeursstand opslaat.

Voor uitgebreid advies raden we aan vooraf een afspraak te maken, zodat we rustig de tijd voor je kunnen nemen.

Hulp nodig bij het samenstellen?

Bij een tweevoudige dimbediening draait het om drie vragen: welke twee lichtkringen komen er in die ruimte, wil je een ledaanduiding van de status, en past het vermogen van de armaturen binnen de kanalen van de universele dimmodule. Weet je die drie, dan vullen wij de rest van de lijst in, inclusief de bijpassende muurprints.

Stuur ons je plattegrond met de gewenste functies per ruimte. Bekijk onze dienst domotica samenstellen of onze installatie en programmering, vraag een offerte aan, of neem gewoon contact met ons op.

Twee lichtkringen in één ruimte, apart geregeld

Eén bediening aan de wand, één dimmodule in de verdeelkast en je regelt de spots en de eettafel los van elkaar. Wij rekenen voor je na wat jouw ruimtes nodig hebben.
