Niko Home Control producten voor busbekabeling Digitale input
Met de Niko Home Control digitale inputmodule sluit je externe sensoren en potentiaalvrije contacten aan op een Niko Home Control installatie met busbekabeling. Zo kunnen signalen van externe apparaten worden gebruikt om automatiseringen, meldingen of andere acties binnen het domoticasysteem te activeren. De module wordt centraal op de DIN-rail in de verdeelkast gemonteerd en vormt de koppeling tussen externe contacten en Niko Home Control.
Binnen deze categorie vind je de digitale potentiaalvrije sensormodule voor Niko Home Control. Per module kunnen maximaal drie sensoren met een NO-contact of NPN-transistoruitgang worden aangesloten. Typische toepassingen zijn onder andere koppelingen met schemerschakelaars, rookmelders, bewegingsmelders, deurcommunicatie, magneetcontacten, slotcontacten, telefooninterfaces en alarminstallaties. De aangesloten sensoren moeten geschikt zijn voor toepassingen met zeer lage veiligheidsspanning (ZLVS). De digitale inputmodule werkt uitsluitend in combinatie met een Niko Home Control installatie met busbekabeling.

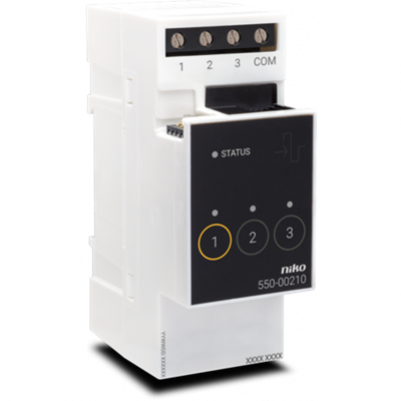

Digitale sensormodule 550-00210: apparaten van andere merken in Niko Home Control
Met de digitale sensormodule 550-00210 sluit je apparaten van andere merken aan op je Niko Home Control installatie. Niet alles in huis is immers van Niko. Een alarminstallatie, een bewegingsmelder van een ander merk, een deurbeltrafo of een vlotter in de kelder geven allemaal maar één ding door: of hun contact open of dicht staat. Die module leest dat signaal in, zodat je installatie erop kan reageren en je alles vanaf één plek blijft bedienen.
Dat levert in de praktijk veel bruikbare toepassingen op. Het licht in de gang gaat aan zodra de bewegingsmelder buiten iets ziet. Je krijgt een bericht op je telefoon als er water in de kruipruimte staat. Alle rolluiken gaan omhoog wanneer het brandalarm afgaat. Het principe is elke keer hetzelfde: een contact gaat open of dicht, en je installatie voert daarop een handeling uit.
Hieronder lees je wat je precies kunt aansluiten, wat een potentiaalvrij contact is, hoeveel contacten er per module passen en waar de grenzen liggen.
- Drie ingangen per module
- 2 modules breed
- Tot 50 meter kabel
Wat is een potentiaalvrij contact?
Een potentiaalvrij contact is een schakelaar zonder eigen spanning. Het is niet meer dan een stukje metaal dat twee draden met elkaar verbindt of juist niet. Er staat geen 230 volt op en er komt geen stroom uit. Het geeft alleen door of het open of dicht staat.
Dat is precies wat de digitale sensormodule nodig heeft. De module zet zelf een lage spanning op zijn ingangen en merkt het zodra de twee draden verbonden worden. Zo weet je installatie of de vlotter omhoog staat, of het raamcontact open is, of dat de alarminstallatie is afgegaan.
Hoe herken je zo'n contact? In de handleiding van het apparaat staat er meestal potentiaalvrij, volt-vrij, droog contact of NO-contact bij. NO staat voor normally open, in het Nederlands een maakcontact: in rust staat het open, en bij een melding gaat het dicht. De module kan ook overweg met een NPN-transistoruitgang, die je bij elektronische sensoren tegenkomt. Twijfel je of jouw apparaat geschikt is, stuur ons dan de handleiding en dan kijken we met je mee.
Wat kun je op de digitale sensormodule van Niko Home Control aansluiten?
Alles wat een potentiaalvrij contact of een NPN-uitgang heeft. Hieronder staan de toepassingen die we in de praktijk het meest tegenkomen, met wat je je installatie ermee kunt laten doen.
| Wat je aansluit | Wat je installatie ermee doet | Waar je op let |
|---|---|---|
| Een alarminstallatie van een ander merk | Alle lichten gaan aan bij alarm, of de rolluiken gaan omhoog. | Het alarmpaneel moet een vrij uitgangscontact hebben. |
| Een bewegingsmelder van een ander merk | De buitenverlichting gaat aan, of de verlichting langs het pad naar de voordeur. | Heb je nog geen melder, kijk dan bij de buitenbewegingsmelder van Niko zelf. |
| Een raam- of deurcontact | De verwarming in die ruimte gaat lager zodra het raam open staat. | Elk contact bezet één ingang, tenzij je contacten in serie laat zetten. |
| Een vlotter of lekdetectie | Je krijgt een melding op je telefoon als er water staat waar het niet hoort. | Houd de kabel binnen 50 meter van de module. |
| Een rookmelder met een relaisuitgang | Alle rolluiken gaan omhoog en de verlichting op de vluchtweg gaat aan. | Niet elke rookmelder heeft zo'n uitgang. Controleer dat in de handleiding. |
| Een bestaande gewone schakelaar | Die schakelaar bedient voortaan iets in je installatie. | Er moet dan wel een aparte leiding van die schakelaar naar de verdeelkast lopen. |
De genoemde waarden zijn richtwaarden; raadpleeg voor de definitieve gegevens altijd de handleiding van het product.
Er mag geen netspanning op de ingang komen. De ingangen van deze module zijn gemaakt voor een veilige lage spanning. Werkt je sensor of apparaat op 230 volt, dan moet de uitgang die je gebruikt galvanisch gescheiden zijn, of er komt een tussenrelais tussen. Het komt neer op één regel: je sluit nooit rechtstreeks iets op deze ingangen aan wat op netspanning werkt. Je installateur zorgt hiervoor.
Waar let je op bij het indelen van je verdeelkast?
Elke module leest drie contacten in
Op één module sluit je drie contacten aan. Heb je er vier, dan komt er een tweede module bij. Tel de contacten dus na voordat je bestelt, en houd meteen rekening met wat je later nog wilt aansluiten.
Vijftig meter is het maximum
De afstand tussen de sensor en de module mag niet meer dan 50 meter bedragen. Binnen een woning kom je daar ruim mee uit, maar bij een schuur achter in de tuin of een sensor in een bijgebouw is dit het eerste wat je nakijkt.
De module is twee eenheden breed
Op de DIN-rail neemt de module twee eenheden in beslag. De DIN-rail is de metalen strip in je verdeelkast waar de modules op klikken. Twee eenheden is niet veel, maar reken ze wel mee als je de kast indeelt, samen met de connected controller en de andere modules.
Houd de kabels gescheiden
Over de bedrading naar de sensoren loopt een veilige lage spanning. Houd die kabels in de verdeelkast en in de leidingen gescheiden van je 230 volt bedrading. Zo voorkom je storing op het signaal, en het is ook zo voorgeschreven.
Specificaties van de digitale sensormodule 550-00210
| Kenmerk | Digitale potentiaalvrije sensormodule 550-00210 |
|---|---|
| Montage | DIN-rail, 2 modules breed |
| Aantal ingangen | 3 |
| Soort ingang | Potentiaalvrij contact van het type NO, of een NPN-transistoruitgang |
| Maximale afstand tot de sensor | 50 meter |
| Spanning op de ingangen | Alleen veilige lage spanning; bij een apparaat op netspanning een galvanisch gescheiden uitgang of een tussenrelais gebruiken |
| Aansluiting op de installatie | Via de bus, net als de andere modules op de rail |
| Omgevingstemperatuur | 0 tot 45 graden |
De genoemde waarden zijn richtwaarden; raadpleeg voor de definitieve gegevens altijd de handleiding van het product.
Geeft je sensor een meetwaarde door in plaats van aan of uit? Denk aan een zonsensor, een windmeter of een sensor voor luchtkwaliteit. Zo'n sensor hoort niet op deze module, maar op de analoge sensormodule, die werkt met een signaal van 0 tot 10 volt.
Verwante categorieën
Een installatie met busbekabeling stel je samen uit losse onderdelen. Hieronder staan de categorieën die het dichtst bij deze pagina liggen, zodat je van het een naar het ander kunt kijken zonder terug te gaan naar het overzicht.
- Analoge input Voor sensoren die een meetwaarde geven in plaats van aan of uit.
- Aanwezigheidsmelder Compacte melder voor in het plafond, bijvoorbeeld in een gang of toilet.
- Wandbewegingsmelder Bewegingsmelder voor aan de wand, op de plek van een schakelaar.
- Buitenbewegingsmelder Voor de oprit, het pad naar de voordeur of de achterdeur.
- Lichtmeetcel Meet hoeveel daglicht er buiten is, zodat de verlichting daarop reageert.
Verder in dit assortiment: de verdeelkast, verlichting en zonwering, verwarming, koeling en ventilatie, energie meten, bedieningen aan de wand, schermen en interfaces. Het volledige overzicht staat op de pagina producten voor busbekabeling. Twijfel je nog tussen bedraad en draadloos, kijk dan bij producten voor traditionele bekabeling of op de hoofdpagina Niko Home Control.
Waarom Niko Home Control bij ons kopen?
- Wij stellen je lijst samen Stuur ons je plattegrond met de gewenste functies per ruimte, dan zetten wij op papier welke modules en bedieningen je nodig hebt.
- Officieel Niko Home Control dealer Met een showroom in Capelle aan den IJssel, zodat je de bedieningen en schermen in het echt kunt zien voordat je een hele woning bestelt.
- Ook de programmering De onderdelen zijn één ding, het instellen is het andere. Wij kunnen je installatie programmeren zodat elke knop doet wat jij wilt.
- Eerlijk advies Wij verkopen ook KNX, Gira One en Busch-free@home. Past een ander systeem beter bij jouw project, dan zeggen we dat gewoon.
Veelgestelde vragen over de digitale sensormodule
Wat doet de digitale sensormodule?
Met deze module sluit je apparaten van andere merken aan op je Niko Home Control installatie. Op één module gaan maximaal drie sensoren met een NO-contact of een NPN-transistoruitgang. Zodra zo'n contact sluit, kan je installatie daarop reageren: licht dat aangaat, een rolluik dat omhoog gaat of een bericht op je telefoon.
Wat is een potentiaalvrij contact?
Een schakelaar zonder eigen spanning. Letterlijk een stukje metaal dat twee draden verbindt of juist niet. Er staat geen 230 volt op en er komt geen stroom uit; het geeft alleen door of het open of dicht is. De module zet zelf een kleine spanning op de ingang en merkt of het contact gesloten wordt.
Hoe weet ik of mijn apparaat zo'n contact heeft?
In de handleiding staat er meestal potentiaalvrij, volt-vrij, droog contact of NO-contact bij. NO betekent normally open: in rust staat het open en bij een melding gaat het dicht. Ook een NPN-transistoruitgang werkt, wat je bij elektronische sensoren tegenkomt. Twijfel je, stuur ons dan de handleiding.
Wat kan ik er zoal op aansluiten?
Een alarminstallatie van een ander merk, een bewegingsmelder, een raam- of deurcontact, een vlotter of lekdetectie, een rookmelder met relaisuitgang, of een bestaande gewone schakelaar. Het werkt steeds op dezelfde manier: er sluit een contact en je installatie voert uit wat jij hebt ingesteld.
Wat kan mijn installatie er dan mee doen?
Alles wat je met een druk op een knop ook kunt. Het licht in de gang aan als de melder buiten iets ziet, de verwarming lager als een raam openstaat, een bericht op je telefoon als er water in de kruipruimte staat, of alle rolluiken omhoog bij een brandmelding.
Hoeveel sensoren kan ik per module aansluiten?
Drie. Heb je er vier, dan komt er een tweede module bij. Tel de contacten dus na voordat je bestelt en houd rekening met wat je later nog wilt toevoegen.
Hoe ver mag de sensor van de kast af zitten?
De afstand tussen de sensoren en de module mag niet meer dan 50 meter bedragen. In een woning is dat ruim, maar bij een schuur achter in de tuin of een sensor in een bijgebouw is het het eerste wat je nakijkt. Loop de route na zoals de kabel echt gaat lopen.
Mag er netspanning op de ingang komen?
Nee. De ingangen zijn bedoeld voor een veilige lage spanning. Hangt je sensor of apparaat aan 230 volt, dan moet de uitgang die je gebruikt galvanisch gescheiden zijn, of komt er een tussenrelais tussen. Je installateur regelt dat, maar het is goed om te weten dat je nooit zomaar iets van netspanning op deze ingangen aansluit.
Kan ik hiermee een bestaande schakelaar hergebruiken?
Als er een aparte leiding van die schakelaar naar de verdeelkast loopt wel. De schakelaar wordt dan een signaalgever in plaats van iets dat zelf spanning schakelt. In een bestaande woning ligt die leiding er meestal niet, en dan is het een verbouwing.
Mijn sensor geeft een meetwaarde, kan die hierop?
Nee. Een zonsensor, windmeter of sensor voor luchtkwaliteit geeft een waarde en niet alleen aan of uit. Die hoort op de analoge sensormodule, die werkt met een signaal van 0 tot 10 volt.
Hoeveel ruimte kost de module in de kast?
Twee eenheden breed op de DIN-rail, de metalen strip waar de modules op klikken. Dat is niet veel, maar reken hem wel mee bij het indelen, samen met de connected controller en de andere modules. Per DIN-rail mogen maximaal 12 Niko Home Control modules aan elkaar gekoppeld worden.
Kan ik zelf bepalen wat er gebeurt bij een melding?
Ja, dat leg je vast in de programmering. En je kunt het later veranderen zonder dat er een draad verlegd hoeft te worden. Wij kunnen die programmering voor je verzorgen; vertel ons wat je wilt dat er gebeurt en wij zetten het erin.
