Busch-Free@home Aktoren voor op DIN-rail Verwarmingsaktor
Met een Busch-free@home verwarmingsactor regel je de verwarming of vloerverwarming per ruimte volledig automatisch. Deze DIN-rail verwarmingsactoren worden centraal gemonteerd in de meterkast of verdeelkast en sturen thermo-elektrische ventielaandrijvingen aan voor watergedragen verwarmings- en koelsystemen.
In combinatie met Busch-free@home ruimtethermostaten of touchpanels stel je eenvoudig per ruimte de gewenste temperatuur in, maak je verwarmingsschema's en bespaar je energie zonder in te leveren op comfort.
De verwarmingsactoren zijn verkrijgbaar in 6-voudige en 12-voudige uitvoeringen, zodat je meerdere verwarmingszones onafhankelijk van elkaar kunt regelen. Dankzij de centrale opbouw blijft de installatie overzichtelijk en is deze eenvoudig uit te breiden.
Busch-free@home verwarmingsaktoren voor op DIN-rail
Een verwarmingsaktor regelt de verwarming per ruimte. Je bouwt hem in op de DIN-rail in de meterkast, als onderdeel van een centrale Busch-free@home installatie, waar hij de thermische aandrijvingen op je verdeler aanstuurt.
Samen met de ruimtethermostaten regel je zo elke kamer op zijn eigen temperatuur, met alle bekabeling overzichtelijk gebundeld in de kast. De verwarmingsaktoren zijn er in 6- en 12-voudige uitvoering voor 230V thermische aandrijvingen.
- 6 of 12 kanalen
- 230V aandrijvingen
- Per ruimte regelen
- Voor vloerverwarming
Wat is een verwarmingsaktor?

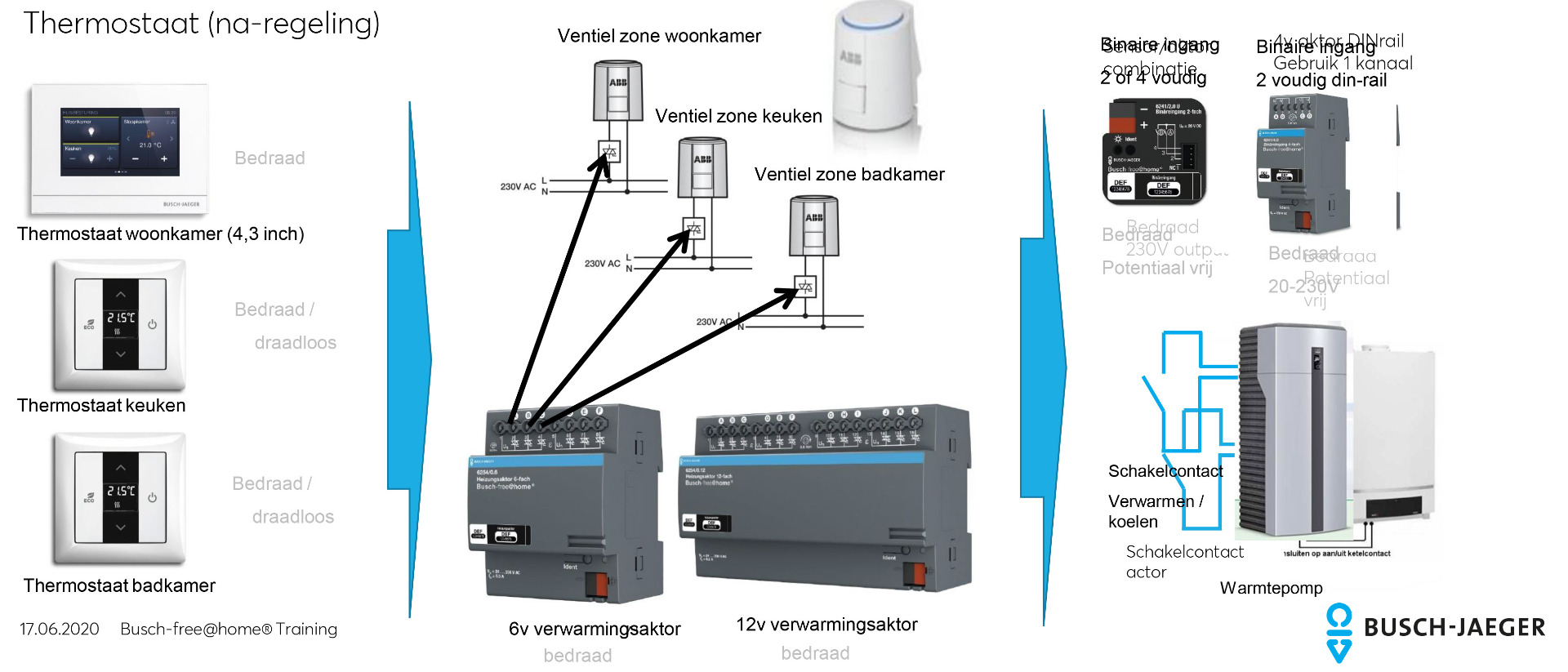

Een verwarmingsaktor is het apparaat dat jouw verwarmingsopdracht uitvoert. Stel je via een ruimtethermostaat of paneel een temperatuur in, dan vergelijkt het systeem de gewenste en de gemeten temperatuur en laat het de aktor de verwarming van die ruimte bijsturen. De aktor schakelt daarvoor de thermische aandrijvingen (thermomotoren) op de verdeler van je vloerverwarming of op de radiatorkranen.
Bij montage op DIN-rail zit dat schakelende deel netjes gebundeld in de schakelkast. Vanuit elke ruimte loopt alleen de dunne free@home buskabel naar de thermostaten en bedienpunten, terwijl de aansturing van de zones centraal in de meterkast plaatsvindt.
De Busch-free@home verwarmingsaktoren op een rij
De verwarmingsaktoren voor 230V thermische aandrijvingen zijn er in twee uitvoeringen. Kies op het aantal zones dat je apart wilt regelen:
- Verwarming 230V · 6-voudig
Verwarmingsaktor 230V 6-voudig
HA-M-0.6.12. Zes verwarmingskanalen voor 230V thermische aandrijvingen, samen met de ruimtethermostaten.
Bekijk de verwarmingsaktor - Verwarming 230V · 12-voudig
Verwarmingsaktor 230V 12-voudig
HA-M-0.12.12. Twaalf verwarmingskanalen (230V) voor grotere installaties met veel ruimtes.
Bekijk de verwarmingsaktor
Welke aandrijving sluit je aan? Op elk kanaal sluit je 230V thermo-elektrische aandrijvingen aan, zoals de Busch TSA/K230.2 thermo-elektrische ventielklep. Deze 230V klep is stroomloos gesloten en heeft een First-Open functie (open tijdens het vullen en spoelen van de installatie), een mogelijke oplossing voor bijvoorbeeld vloerverwarming en radiatoren. Per kanaal sluit je maximaal 3 van deze ventielkleppen aan.
Welke verwarmingsaktor heb je nodig?
De juiste keuze maak je in een paar stappen:
- Tel je zones Hoeveel verwarmingszones wil je apart regelen? Meestal een kanaal per ruimte of groep vloerverwarming.
- Check je aandrijvingen Deze aktoren zijn voor 230V thermische aandrijvingen. Controleer dat je thermomotoren van het 230V-type zijn.
- Houd ruimte over Kies een uitvoering met wat kanalen reserve, zodat je later eenvoudig een zone kunt toevoegen.
Twijfel je over het aantal zones of je aandrijvingen? Wij kijken graag met je mee via onze dienst domotica samenstellen, of neem contact met ons op.
Verwarmingsaktoren en bediening: samen een werkend systeem
De verwarmingsaktoren zijn het schakelende deel in de meterkast. Ze voeren de opdracht uit en worden volledig via de bus aangestuurd; op de voorzijde zit alleen een identificatie-LED en een adresseerknop voor de inbedrijfstelling, geen handbediening. De gewenste temperatuur geef je door met de ruimtethermostaten en bedienpunten in de wand.
Let op: een verwarmingsaktor werkt samen met ruimtethermostaten en thermische aandrijvingen. Combineer de aktor met de ruimtethermostaten in de wand en met 230V thermische aandrijvingen op je verdeler, zoals de Busch TSA/K230.2 ventielklep, samen met de busvoeding en het System Access Point uit de systeemcomponenten. Voor een bedrade installatie heb je altijd een System Access Point 3.0 en een busvoeding nodig.
Andere aktoren voor je installatie
Naast verwarmen wil je vaak ook schakelen, dimmen of zonwering sturen. Daarvoor zijn er andere aktoren op DIN-rail:
- Schakelaktoren: voor het aan- en uitschakelen van niet-dimbare groepen, 4-, 8- en 12-voudig.
- Dimaktoren: voor het traploos dimmen van verlichting, in 4x 210W, 4x 310W en 6x 210W.
- Jaloezieaktoren: voor het sturen van jaloezieën, rolluiken en markiezen, 4- en 8-voudig.
- DALI-gateway: voor het aansturen van DALI-verlichting, tot 16 DALI-deelnemers.
Bekijk alle uitvoeringen bij de aktoren voor montage op DIN-rail.
Veelgestelde vragen over verwarmingsaktoren
Wat is een verwarmingsaktor?
Een verwarmingsaktor is het onderdeel van je Busch-free@home installatie dat de verwarming per ruimte aanstuurt. Je monteert hem op de DIN-rail in de meterkast. Op basis van de gewenste temperatuur, die je via een ruimtethermostaat of paneel instelt, schakelt de aktor de thermische aandrijvingen op de verdeler van je vloerverwarming of radiatoren.
Wat sluit ik aan op een verwarmingsaktor?
Op de verwarmingsaktor sluit je de thermische aandrijvingen (thermomotoren) aan die op de verdeler van je vloerverwarming of op de radiatorkranen zitten. Deze aktoren zijn voor 230V thermische aandrijvingen; een geschikte aandrijving is bijvoorbeeld de Busch TSA/K230.2 thermo-elektrische ventielklep (230V, stroomloos gesloten met First-Open functie). Per kanaal sluit je maximaal 3 van deze ventielkleppen aan. Elk kanaal stuurt zo een verwarmingszone aan, samen met de bijbehorende ruimtethermostaat.
Hoeveel kanalen heb ik nodig?
Tel het aantal verwarmingszones dat je apart wilt regelen, meestal een kanaal per ruimte of per groep vloerverwarming. De verwarmingsaktoren zijn er als 6-voudig en 12-voudig. Kies een uitvoering met voldoende kanalen voor je zones en houd wat ruimte over voor uitbreiding.
Werkt de verwarmingsaktor samen met een thermostaat?
Ja. De verwarmingsaktor voert het schakelwerk uit, maar de gewenste temperatuur stel je in via een ruimtethermostaat of touchpaneel in de betreffende ruimte. Het systeem vergelijkt de gewenste en gemeten temperatuur en laat de aktor de verwarming per zone bijsturen. Zo regel je elke ruimte op zijn eigen temperatuur.
Kan ik per ruimte apart de temperatuur regelen?
Ja. Elk kanaal van de verwarmingsaktor stuurt een eigen zone aan, zodat je per ruimte een andere temperatuur kunt instellen. In combinatie met scenes en tijdschema's laat je de verwarming bijvoorbeeld automatisch zakken als je weg bent en op tijd weer opwarmen.
Heb ik een System Access Point en busvoeding nodig?
Ja. De verwarmingsaktoren voeren de opdrachten uit, maar de centrale van het systeem blijft het System Access Point, dat de deelnemers verbindt en waarin de functies, scenes en logica worden aangemaakt. Voor de buskabel en de aktoren heb je bovendien een busvoeding nodig. Beide vind je bij de systeemcomponenten.
Hebben de verwarmingsaktoren handbediening?
Nee. Anders dan de schakel- en jaloezieaktoren hebben de verwarmingsaktoren geen handbediening. Op de voorzijde zitten alleen een identificatie-LED en een identificatie- of adresseerknop voor de inbedrijfstelling. De aktor wordt volledig aangestuurd via de free@home bus en het System Access Point, op basis van de ingestelde temperatuur en de ruimtethermostaten.
Bekijk Busch-free@home in onze showroom
Wil je de aktoren, thermostaten en panelen in werking zien? Kom langs in onze showroom in Capelle aan den IJssel. We laten je graag de mogelijkheden zien en denken mee over de juiste opbouw van jouw schakelkast en installatie.
Voor uitgebreid advies raden we aan vooraf een afspraak te maken, zodat we rustig de tijd voor je kunnen nemen.
Hulp nodig bij het samenstellen van je installatie?
Welke verwarmingsaktor je nodig hebt, hangt af van het aantal zones, je thermische aandrijvingen en de ruimte in je schakelkast. Wij helpen je graag met de juiste keuze en een nette opbouw.
Bekijk onze dienst domotica samenstellen, vraag een offerte aan voor een groter project, of neem gewoon contact met ons op.
Met 6 of 12 kanalen sturen de Busch-free@home verwarmingsaktoren je vloerverwarming en radiatoren per zone aan, samen met de ruimtethermostaten. Kies de uitvoering die bij jouw installatie past.
