Bediening met aktorcombinaties (traditionele installatie met buskabel)
Busch-free@home sensor-/aktorcombinaties combineren bediening en aansturing in één compacte inbouwmodule. Deze componenten maken deel uit van een traditionele installatie met als toevoeging een buskabel naar iedere inbouwmodule.
De sensor-/aktorcombinaties worden achter de schakelaar geplaatst en combineren een sensor en aktor in één module. Hierdoor schakel of dim je verlichting, bedien je jaloezieën of automatiseer je andere functies rechtstreeks vanuit de inbouwdoos.
Deze oplossing is ideaal voor nieuwbouw en renovatieprojecten waarbij een Busch-free@home buskabel wordt aangelegd. In combinatie met het Busch-free@home System Access Point bedien je alle functies eenvoudig via schakelaars, touchpanels, de Busch-free@home app en slimme automatiseringen.
Busch-free@home sensor-aktorcombinaties: bediening en techniek in één
Busch-free@home sensor-aktorcombinaties verenigen de bediening en de aansturing in één compacte inbouwmodule. Je bedient dus niet alleen je verlichting, jaloezieën of scenes, de combinatie schakelt de aangesloten groep ook meteen zelf. Deze componenten maken deel uit van een traditionele installatie, met als toevoeging een buskabel naar iedere inbouwmodule die alles met het Busch-free@home systeem verbindt.
Het grote voordeel: je hoeft geen dikke 230V-bekabeling naar een centrale meterkast te trekken, want de aktor zit al in de wand, achter de schakelaar. Je legt alleen de buskabel aan naar iedere module. Dat maakt deze oplossing bij uitstek geschikt voor zowel nieuwbouw als renovatieprojecten waarbij een buskabel wordt aangelegd.
- Bediening en aktor in één
- Geen bekabeling naar meterkast
- Nieuwbouw en renovatie
Wat is een sensor-aktorcombinatie?
In een Busch-free@home systeem is er normaal een onderscheid tussen de bediening (de sensor die je aanraakt) en de aktor (het deel dat de stroom schakelt). Bij een sensor-aktorcombinatie zitten die twee samen in één apparaat, gemonteerd in de inbouwdoos in de wand. De wip aan de voorkant is de sensor, en direct daarachter zit de aktor die de aangesloten verlichting, jaloezie of het apparaat schakelt.
De sensor-aktorcombinaties worden achter de schakelaar geplaatst en combineren zo een sensor en aktor in één module. Hierdoor schakel of dim je verlichting, bedien je jaloezieën of automatiseer je andere functies rechtstreeks vanuit de inbouwdoos. Voor de aangesloten groep loopt de 230V-bedrading dus gewoon naar het schakelpunt in de wand, precies zoals bij een traditionele schakelaar, met daarnaast de buskabel die alle modules verbindt.
In combinatie met het Busch-free@home System Access Point bedien je vervolgens alle functies eenvoudig via schakelaars, touchpanels, de Busch-free@home app en slimme automatiseringen. Zo heb je alle voordelen van een volledig smart home, terwijl het schakelwerk in de wand plaatsvindt. De aktoren zijn er met 1 of 2 wippen en zijn volledig herprogrammeerbaar: in de app bepaal je zelf wat elke wip doet en je past dat later eenvoudig aan.
Herken je het aan het typenummer? De sensor-aktorcombinaties beginnen doorgaans met 621, bijvoorbeeld de 6211 (schakelaktor), 6212 (dimaktor) en 6213 (jaloezieaktor). Het eerste cijferpaar geeft het aantal bedieningsvlakken aan, het tweede het aantal aktorkanalen. De modules passen in een standaard inbouwdoos en zijn er met 1 of 2 wippen.
Waarom kiezen voor een sensor-aktorcombinatie?
Een decentrale opzet met sensor-aktorcombinaties heeft een aantal duidelijke voordelen, juist als je een bestaande woning wilt verslimmen:
- Minder bekabelingDe aktor zit in de wand, dus geen dikke 230V-groepen naar een centrale meterkast.
- Ideaal bij renovatieGebruik de bestaande bedrading naar het schakelpunt en voeg alleen de buskabel toe.
- Alle smart functiesSchakelen, dimmen, jaloezieën, scenes en automatiseringen, net als bij een centrale opzet.
- In jouw designOp platform63, met een designserie zoals Future Linear.
- Vrij te combinerenMeng decentrale modules en centrale aktoren binnen dezelfde woning.
- Bediening op afstandAlles ook te bedienen via een touchpaneel of de free@home app.
Zo werkt de bedrading: gewoon plus een buskabel
Een sensor-aktorcombinatie sluit je aan als een normale schakelaar. De vertrouwde 230V-bedrading (de bruine of zwarte fasedraad en de blauwe nuldraad) leg je aan zoals je gewend bent, precies zoals bij een traditionele installatie. Daar komt de buskabel bij:
Naast die gewone bedrading trek je een buskabel naar iedere sensor-aktorcombinatie. Die buskabel is het slimme zenuwstelsel van je woning: hij verbindt alle modules met elkaar en met het System Access Point, zodat ze kunnen samenwerken in scenes, tijdschakelingen en automatiseringen. Je legt dus een traditionele installatie aan en voegt daar een buskabel aan toe. Die buskabel trek je apart, maar hij mag in dit geval wel in dezelfde buis als de VD-installatiedraad lopen.
Let op de nul-leiding: een sensor-aktorcombinatie heeft een permanente voeding nodig, dus naast de fase moet er ook een nul-leiding (de blauwe draad) op de inbouwdoos aanwezig zijn. Bij een traditionele schakelaar is dat niet altijd zo: in oudere installaties ligt er soms geen nul bij het schakelpunt. Die wordt dan alsnog naar de inbouwdoos bijgetrokken.
Centraal of decentraal: twee manieren, vrij te combineren
Busch-free@home kent twee installatievormen. Ze werken allebei met dezelfde buskabel en zijn binnen een woning vrij te combineren:
- Decentraal: de sensor en de aktor zitten samen in de wand, achter de schakelaar, en schakelen daar ter plekke. Dit is de opzet met de sensor-aktorcombinaties op deze pagina. Je hoeft geen extra 230V-groepen naar de meterkast te trekken. Ideaal als je een bestaande woning vernieuwt, maar even goed toepasbaar in nieuwbouw.
- Centraal: de bediening zit in de wand, maar de aktoren zitten gebundeld in de meterkast op de DIN-rail. In de wand ligt dan alleen de buskabel. Fijn bij nieuwbouw, waar je de bedrading toch vanaf nul aanlegt.
Wil je de centrale variant, of een combinatie van beide? Bekijk dan ook bedienen (centrale installatie) en de aktoren voor DIN-rail. Zo kun je bijvoorbeeld een aanbouw decentraal uitvoeren en de rest van de woning centraal, allemaal binnen hetzelfde systeem.
De sensor-aktorcombinaties op een rij
Kies de combinatie die past bij wat je wilt bedienen. Klik door voor de uitvoeringen, het aantal kanalen, de designs en de actuele prijs:
- Verlichting · dimmen

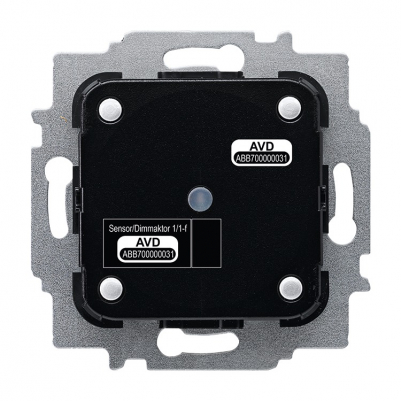

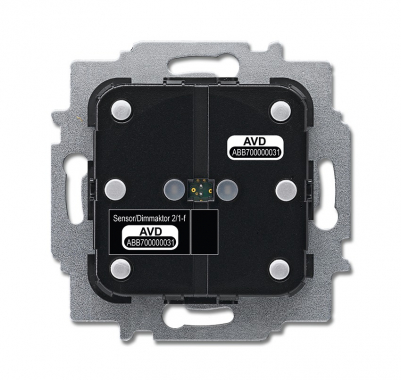

Sensor/dimaktor
Bedient en dimt je verlichting rechtstreeks vanuit de wand. De 6212-serie, in 1- of 2-voudige bediening met een dimkanaal, voor sfeervol en traploos dimmen zonder aparte aktor in de meterkast.
Bekijk de dimaktoren - Verlichting · schakelen

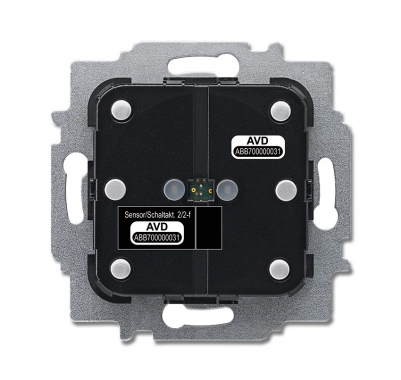

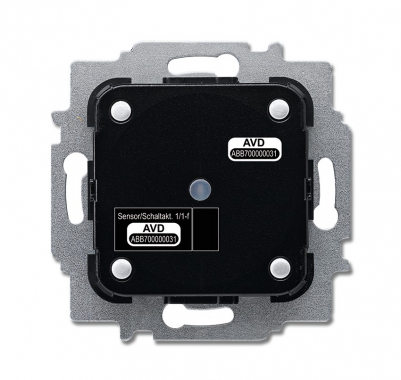

Sensor/schakelaktor
Schakelt verlichting of apparaten aan en uit vanuit de wand. De 6211-serie, in 1- of 2-voudige uitvoering met een of twee schakelkanalen. De basis voor slim schakelen in een decentrale installatie.
Bekijk de schakelaktoren - Jaloezie · rolluik

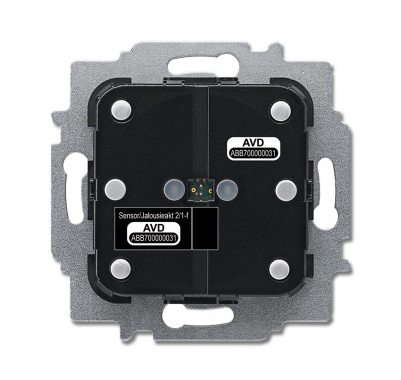

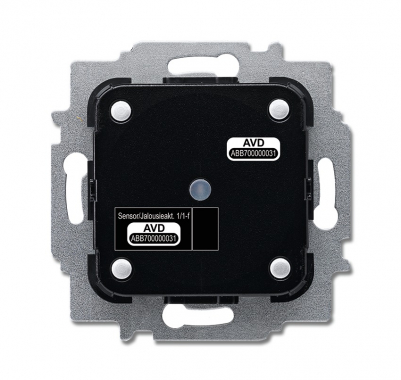

Sensor/jaloezieaktor
Stuurt jaloezieën, rolluiken of zonwering rechtstreeks vanuit de wand. De 6213-serie, in 1- of 2-voudige bediening met jaloeziekanaal, voor omhoog, omlaag en stoppen op elke positie.
Bekijk de jaloezieaktoren - Beweging · automatisch

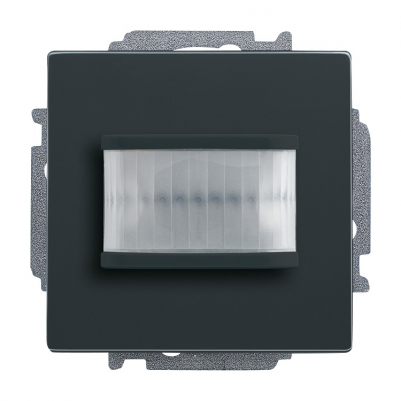

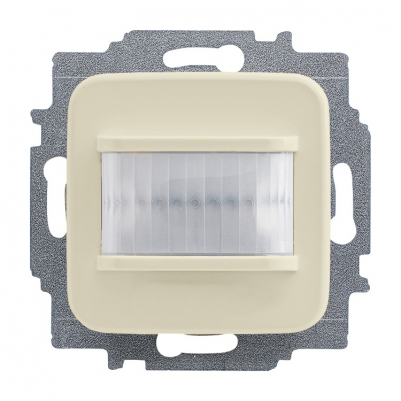

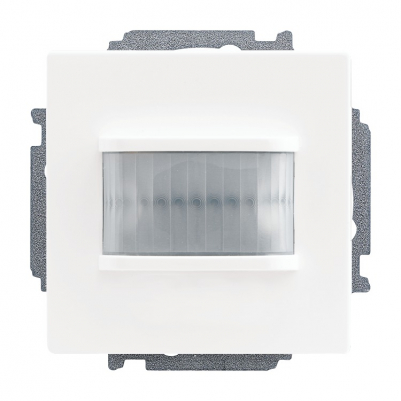

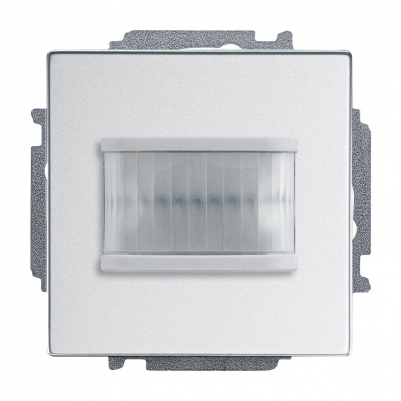

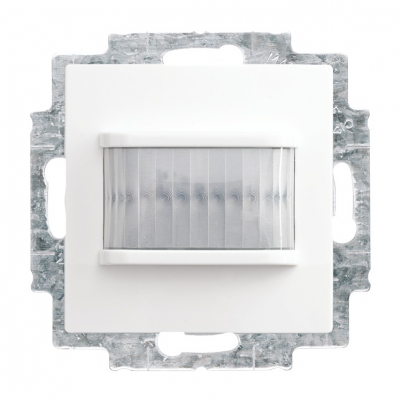

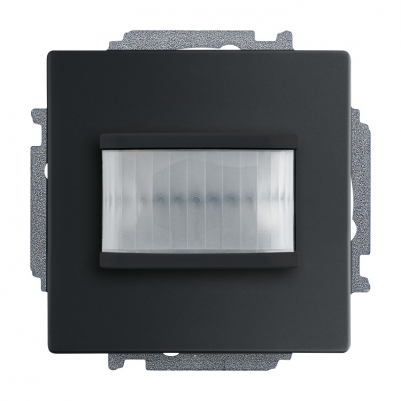

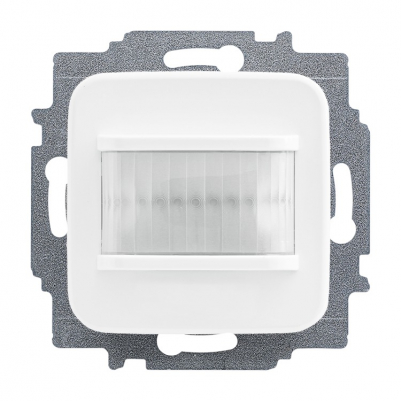

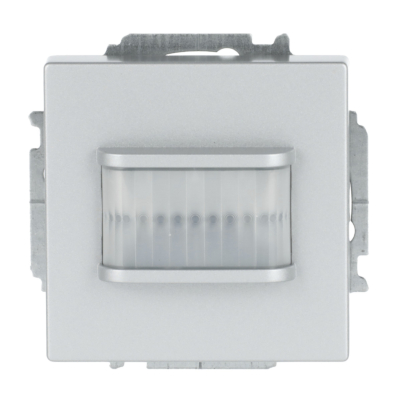

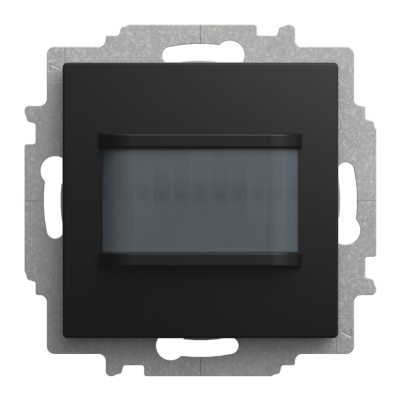

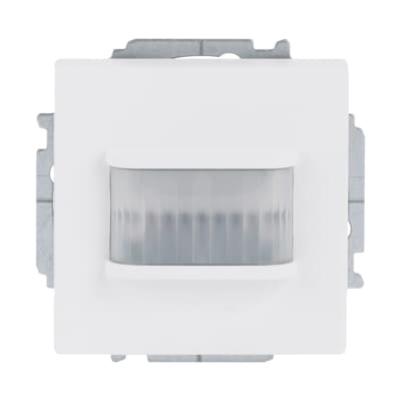

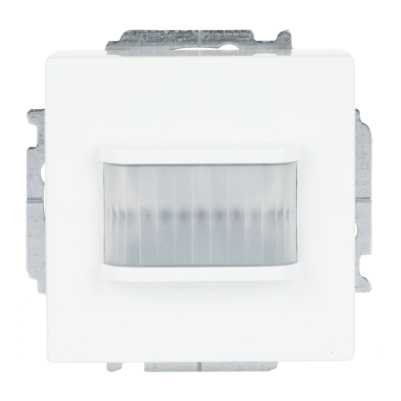

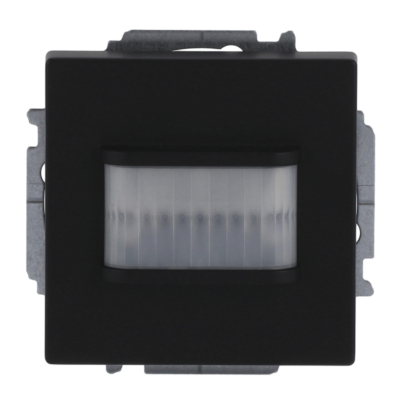

Bewegingsschakelaar/schakelaktor
Combineert een bewegingsmelder met een schakelaktor in de wand: het licht gaat vanzelf aan bij aanwezigheid en schakelt zichzelf uit. De 6215-serie, in vele designs en kleuren, ideaal voor hal, gang en berging.
Bekijk de bewegingsschakelaars
Wat kun je met een sensor-aktorcombinatie doen?
Ondanks de compacte opzet bied je alle vertrouwde free@home functies. Je koppelt de combinatie in het System Access Point aan groepen, scenes en automatiseringen:
- Verlichting schakelen en dimmen: aan, uit of traploos dimmen, afhankelijk van of je een schakel- of dimaktor kiest.
- Jaloezieen en rolluiken sturen: omhoog, omlaag en stoppen op elke gewenste positie met een jaloezieaktor.
- Scenes activeren: met één druk meerdere apparaten tegelijk bedienen, bijvoorbeeld een avond- of filmscene.
- Automatisch schakelen: met een bewegingsschakelaar gaat het licht vanzelf aan en uit op aanwezigheid.
- Op afstand bedienen: alles is ook te bedienen via de free@home app of een touchpaneel, waar je ook bent.
In drie stappen naar een slimme woning
Een decentrale installatie met sensor-aktorcombinaties zet je overzichtelijk op. In grote lijnen ziet dat er zo uit:
- Kies je bedieningBepaal per ruimte wat je wilt: schakelen, dimmen, jaloezieën of automatisch licht, en het aantal bedienings- en schakelvlakken.
- Leg de buskabel aanSluit elke module aan als een gewone schakelaar en trek daarnaast de buskabel naar het System Access Point.
- Programmeer in de appKoppel de modules in het System Access Point aan groepen, scenes en automatiseringen, en bedien alles ook via de app.
Liever laten doen? Wij helpen je met het samenstellen, de installatie en de programmering, zodat je een compleet en werkend systeem krijgt.
Welke sensor-aktorcombinatie past bij jou?
De keuze hangt af van wat je in een ruimte wilt bedienen en hoeveel bedienings- en schakelvlakken je nodig hebt. Een paar richtlijnen:
- Wil je verlichting alleen aan en uit schakelen? Kies een sensor/schakelaktor (6211). In een 2/2-voudige uitvoering bedien en schakel je zelfs twee groepen vanaf één plek.
- Wil je je verlichting dimmen? Kies een sensor/dimaktor (6212), voor traploos en sfeervol dimmen zonder losse dimmer in de meterkast.
- Wil je jaloezieën, rolluiken of zonwering bedienen? Kies een sensor/jaloezieaktor (6213), speciaal voor het omhoog en omlaag sturen en stoppen.
- Mag het licht vanzelf aan en uit? Kies een bewegingsschakelaar/schakelaktor (6215), die beweging detecteert en het licht automatisch schakelt.
Twijfel je over het aantal kanalen, het type aktor of het design? De aanduiding zoals 2/1-voudig betekent twee bedieningsvlakken en een aktorkanaal. Wij helpen je graag de juiste combinatie kiezen en stellen het complete pakket samen.
In het design van je schakelmateriaal
De sensor-aktorcombinaties horen bij platform63 van Busch-Jaeger. De afwerking (de wip en het schakelaarraam) kies je in een designserie die onder platform63 valt, zoals Future Linear, in kleuren van studiowit en studiowit mat tot zwart mat, aluzilver en antraciet. Zo sluit de slimme bediening naadloos aan op de gewone schakelaars en wandcontactdozen in je woning.
De bewegingsschakelaar (6215-serie) is er daarnaast in meer designs en kleuren, ook in andere series dan platform63, zodat je ook een automatische schakelaar netjes laat aansluiten op de rest van je interieur.
Onderdeel van je Busch-free@home systeem
Ook een decentrale installatie werkt samen met de rest van je systeem. De centrale en aanvullende onderdelen komen samen:
- Systeemcomponenten: het System Access Point als centrale van je systeem, waarin je de combinaties koppelt aan functies en scenes, plus de busvoeding.
- Bedienen (centrale installatie): de losse sensoren voor een centrale opzet, te combineren met deze decentrale combinaties.
- Visualisering en touchpanels: bedien alles centraal vanaf een paneel aan de wand, naast de combinaties.
- Binaire ingangen: koppel daarnaast bestaande schakelaars of contacten aan je systeem.
Veelgestelde vragen over sensor-aktorcombinaties
Wat is een sensor-aktorcombinatie precies?
Een sensor-aktorcombinatie is een Busch-free@home apparaat waarin de bediening (de sensor die je aanraakt) en de aktor (het schakelende deel) samen in één behuizing zitten, gemonteerd in de wand. Je bedient de verlichting, jaloezie of het apparaat, en de combinatie schakelt de aangesloten groep direct zelf. Zo heb je geen aparte aktor in de meterkast nodig.
Wat is het verschil tussen een centrale en een decentrale installatie?
Bij een centrale installatie zitten de aktoren gebundeld op de DIN-rail in de meterkast en lopen alle groepen daarnaartoe, ideaal bij nieuwbouw. Bij een decentrale installatie zit de aktor juist in de wand, gecombineerd met de sensor, zodat je geen extra bekabeling naar de meterkast hoeft te trekken. De sensor-aktorcombinaties op deze pagina zijn bedoeld voor die decentrale opzet, ideaal bij renovatie.
Kan ik centrale en decentrale installatie combineren?
Ja. Beide installatievormen werken met dezelfde buskabel en hetzelfde System Access Point, en zijn binnen een woning vrij te combineren. Zo kun je bijvoorbeeld een aanbouw of verbouwde ruimte decentraal uitvoeren met sensor-aktorcombinaties, en de rest van de woning centraal met aktoren in de meterkast. Alles werkt daarna samen in een systeem.
Waarom een sensor-aktorcombinatie bij renovatie?
Bij een renovatie is het vaak lastig of duur om nieuwe, dikke 230V-bekabeling naar een centrale meterkast te trekken. Omdat bij een sensor-aktorcombinatie de aktor al in de wand achter de schakelaar zit, schakelt het apparaat de verlichting daar ter plekke. Je legt de buskabel aan naar iedere module. De bestaande 230V-bedrading naar het schakelpunt blijft grotendeels bruikbaar, mits er ook een nul-leiding (de blauwe draad) op de inbouwdoos aanwezig is. Is die er niet, dan wordt de nuldraad alsnog bijgetrokken. Zo krijg je toch alle slimme functies van Busch-free@home.
Heb ik een nul-leiding (nuldraad) nodig?
Ja. Een sensor-aktorcombinatie heeft een permanente voeding nodig, dus naast de fase moet er ook een nul-leiding, de blauwe draad, op de inbouwdoos aanwezig zijn. Bij een traditionele schakelaar is dat niet altijd het geval: in oudere installaties ligt er soms geen nul bij het schakelpunt. Dan wordt de nuldraad alsnog naar de inbouwdoos bijgetrokken. Bij nieuwbouw en moderne installaties is een nul doorgaans standaard aanwezig.
Wat betekent bijvoorbeeld 2/1-voudig?
De aanduiding geeft het aantal wippen en het aantal aktorkanalen aan. 1/1-voudig is 1 kanaal met 1 wip, als een enkele schakelaar. 2/1-voudig is 1 kanaal met 2 wippen. 2/2-voudig is 2 kanalen met 2 wippen, als een serieschakelaar, waarmee je twee groepen vanaf één plek bedient en schakelt. Alle uitvoeringen zijn herprogrammeerbaar via de app.
Kan ik met een sensor-aktorcombinatie dimmen en jaloezieën bedienen?
Ja, daarvoor kies je het juiste type. Een sensor/dimaktor (6212) dimt je verlichting traploos, een sensor/jaloezieaktor (6213) stuurt jaloezieën, rolluiken en zonwering omhoog, omlaag en stopt op elke positie, en een sensor/schakelaktor (6211) schakelt gewoon aan en uit. Er is voor elke functie een passende combinatie.
Werkt de bewegingsschakelaar automatisch?
Ja. De bewegingsschakelaar/schakelaktor (6215-serie) combineert een bewegingsmelder met een schakelaktor in de wand. Het licht gaat vanzelf aan zodra er beweging is en schakelt na een instelbare tijd weer uit. Dat is ideaal voor ruimtes als de hal, gang, trap en berging. De schakelaar is er in veel designs en kleuren, passend bij je interieur.
Kan ik de combinaties ook met de app en spraak bedienen?
Ja. Alle sensor-aktorcombinaties werken binnen het free@home systeem, dus je bedient ze naast de wip ook via de free@home app en via touchpanels, waar je ook bent. In combinatie met het System Access Point zijn er daarnaast koppelingen met spraakassistenten mogelijk, zodat je verlichting, zonwering en scenes ook met je stem bedient.
In welke designs zijn de combinaties verkrijgbaar?
De sensor-aktorcombinaties horen bij platform63 van Busch-Jaeger. De wip en het schakelaarraam kies je in een designserie die onder platform63 valt, zoals Future Linear, in kleuren van studiowit en studiowit mat tot zwart mat, aluzilver en antraciet. De bewegingsschakelaar (6215-serie) is er daarnaast in meer designs. Zo sluit de bediening naadloos aan op je overige schakelmateriaal.
Heb ik een System Access Point nodig?
Ja. Ook al zit de aktor in de wand, de sensor-aktorcombinaties werken binnen een Busch-free@home systeem en worden via het System Access Point gekoppeld aan functies, scenes en automatiseringen. De programmering verloopt via de webinterface daarvan. Het System Access Point en de bijbehorende systeemcomponenten vind je in de betreffende categorie.
Bekijk de mogelijkheden in onze showroom
Wil je zien hoe een decentrale Busch-free@home installatie met sensor-aktorcombinaties werkt? Kom langs in onze showroom in Capelle aan den IJssel. We laten je de verschillende combinaties en designs zien en denken mee over de beste opzet voor jouw woning of renovatie.
Voor uitgebreid advies raden we aan vooraf een afspraak te maken, zodat we rustig de tijd voor je kunnen nemen.
Hulp nodig bij het kiezen van je combinatie?
Welke sensor-aktorcombinatie het beste past, hangt af van wat je wilt bedienen, het aantal kanalen en je installatievorm. Wij helpen je graag met de juiste keuze en een compleet, werkend systeem.
Bekijk onze dienst domotica samenstellen of onze installatie en programmering, vraag een offerte aan voor een groter project, of neem gewoon contact met ons op.
Van schakelen en dimmen tot jaloezieën en automatisch licht: met een sensor-aktorcombinatie maak je je woning slim, ook zonder bekabeling naar de meterkast.
