Afdekkingen voor bedieningselementen: de juiste wip bij jouw bediening

Het slimme werk van Busch-free@home gebeurt achter de wand. Wat je ziet en aanraakt is de afdekking: de bedieningswip, de afdekking van de Busch-Trevion Keypad of de centraalplaat van je kamerthermostaat. Die bepaalt hoe je bedienpunt eruitziet, welk symbool erop staat en hoeveel drukvlakken je krijgt.

Op deze pagina lees je welke afdekking bij welk bedieningselement hoort, hoeveel wippen je nodig hebt en hoe je de kleurcode van je eigen schakelmateriaal terugvindt in het typenummer. Zo bestel je in één keer de goede.

Alle designseries op een rij
Keuzehulp met typenummers
Advies van onze specialisten

Waar zit de afdekking in het geheel?

Een Busch-free@home bedienpunt aan de wand bestaat altijd uit een paar losse onderdelen die op elkaar klikken. Dat is handig, want je kunt de zichtbare buitenkant later wisselen zonder aan de bedrading te komen. Maar het betekent ook dat je bij een bestelling aan alle onderdelen moet denken.

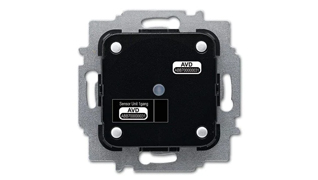

De sensoreenheid in de wand Dit basiselement zit in de inbouwdoos en is met de buskabel verbonden. Het geeft je druk op de knop door aan het systeem. Er is een 1-voudige en een 2-voudige uitvoering.
De afdekking of bedieningswip De voorkant die je indrukt. Het aantal drukvlakken moet passen bij de sensoreenheid, en het symbool erop vertelt je huisgenoten waar de knop voor is.
Het schakelaarraam Het raam eromheen maakt het geheel af en bepaalt samen met de wip het uiterlijk. Dit is een apart artikel uit het schakelmateriaal-assortiment.
De functie in de app Wat een knop precies doet, leg je vast in de Busch-free@home app. De wip met het symbool is dus geen technische instelling maar een aanwijzing voor wie hem gebruikt.

Waarom dat handig is: stel dat de knop achter de deur eerst alleen de plafondlamp schakelde en later ook de schemerlamp moet dimmen. Dan blijft de sensoreenheid gewoon zitten. Je wisselt alleen de wip om, van het symbool "Licht" naar het symbool "Dimmer", en past de functie aan in de app.

Welke afdekking zoek je?

Deze categorie is opgedeeld in drie groepen. Ze horen bij drie verschillende soorten bedieningselementen, en de afdekkingen zijn onderling niet uitwisselbaar. Kies hieronder de groep die bij jouw bedienpunt hoort.

Hoeveel bedieningswippen heb je nodig?

Dit is de vraag waar de meeste bestellingen misgaan. Het antwoord hangt af van de sensoreenheid die in de inbouwdoos zit, niet van het aantal lampen dat je wilt bedienen.

De 1-voudige sensoreenheid heeft één bedieningsvlak. Daar hoort één grote wip op die de hele opening afdekt. De 2-voudige sensoreenheid heeft twee bedieningsvlakken naast elkaar, en die heeft dus twee smallere wippen nodig: een linker en een rechter. Koop je er maar één, dan zit je met een half open bedienpunt.

Wat zit er in de inbouwdoos	Aantal bedieningsvlakken	Wat je bestelt	Voorbeeld
Sensoreenheid 1-voudig (6221/1.0)	1	Eén wip met middenstuk -10	Bedieningswip 1-voudig met symbool "Licht" Studiowit (6231-10-84)
Sensoreenheid 2-voudig (6221/2.0)	2	Twee wippen: één met middenstuk -21 voor links en één met -22 voor rechts	Bedieningswip 2-voudig links met symbool "Licht" Studiowit (6231-21-84) en Bedieningswip 2-voudig rechts met symbool "Licht" Studiowit (6231-22-84)
Sensoreenheid 2-voudig (6221/2.0), zonder symbolen	2	Tweemaal dezelfde wip met middenstuk -20, die past zowel links als rechts	Bedieningswip 2-voudig links/rechts zonder bedrukking Studiowit (6230-20-84)

De genoemde waarden zijn richtwaarden; raadpleeg voor de definitieve gegevens altijd de handleiding van het product.

Waarom een onbedrukte wip wél links en rechts past: zonder opdruk is de wip symmetrisch, dus je kunt hem in beide posities monteren. Zodra er een symbool op staat, staat dat symbool na omdraaien op zijn kop. Daarom zijn bedrukte 2-voudige wippen altijd als linker- of als rechteruitvoering te koop.

Zo lees je het symbool uit het typenummer

De eerste vier cijfers van het typenummer vertellen welk symbool op de wip staat. Dat is puur cosmetisch: de wip stuurt niets aan, hij helpt alleen om te herkennen waar de knop voor bedoeld is.

Begin van het typenummer	Symbool op de afdekking	Waarvoor mensen hem meestal gebruiken
6230	Geen bedrukking	Een rustig, neutraal bedienpunt, of een functie die niet in de standaardsymbolen past
6231	Licht	Verlichting aan en uit schakelen
6232	Jaloezie	Rolluiken, jaloezieën, screens en markiezen omhoog en omlaag sturen
6233	Scène	Een opgeslagen sfeer oproepen, zoals film kijken of het huis verlaten
6234	Dimmer	Verlichting traploos lichter en donkerder maken
6237	Play/Pause voor links, Volume voor rechts	Muziek bedienen vanaf de wand, bijvoorbeeld een gekoppelde speaker
6235	Op, Neer, ECO en Power	De centraalplaat voor de ruimtetemperatuurregelaar
6236	Op, Neer, ECO en Menu	De centraalplaat voor de fan coil-regelaar

De genoemde waarden zijn richtwaarden; raadpleeg voor de definitieve gegevens altijd de handleiding van het product.

Keuzehulp: wat wil je bedienen en wat heb je dan nodig?

Zoek hieronder de situatie op die bij je past. In de laatste kolom staat een concreet voorbeeld in studiowit, de meest gekozen kleur binnen platform63. Wil je een andere kleur, gebruik dan de kleurtabel verderop om het juiste nummer te vinden.

Wat wil je bedienen	Wat zit er in de wand	Welke afdekking bestel je	Voorbeeld in studiowit
Eén lamp of lichtgroep schakelen	Sensoreenheid 1-voudig (6221/1.0)	Eén 1-voudige wip met het symbool "Licht"	Bedieningswip 1-voudig met symbool "Licht" Studiowit (6231-10-84)
Verlichting dimmen	Sensoreenheid 1-voudig (6221/1.0)	Eén 1-voudige wip met het symbool "Dimmer"	Bedieningswip 1-voudig met symbool "Dimmer" Studiowit (6234-10-84)
Zonwering die bij wind kapot kan waaien veilig kunnen bedienen	Sensoreenheid 1-voudig (6221/1.0)	Eén 1-voudige wip met het symbool "Jaloezie"	Bedieningswip 1-voudig met symbool "Jaloezie" Studiowit (6232-10-84)
Een sfeer oproepen met één druk, bijvoorbeeld bij de bank	Sensoreenheid 1-voudig (6221/1.0)	Eén 1-voudige wip met het symbool "Scène"	Bedieningswip 1-voudig met symbool "Scène" Studiowit (6233-10-84)
Licht en zonwering op één plek naast elkaar	Sensoreenheid 2-voudig (6221/2.0)	Twee wippen: een linker met "Licht" en een rechter met "Licht", of een set met het symbool "Jaloezie" voor links en rechts	Bedieningswip 2-voudig links met symbool "Licht" Studiowit (6231-21-84) en Bedieningswip 2-voudig links/rechts met symbool "Jaloezie" Studiowit (6232-20-84)
Muziek starten en het volume regelen vanaf de wand	Sensoreenheid 2-voudig (6221/2.0)	De linkerwip met "Play/Pause" en de rechterwip met "Volume"	Bedieningswip 2-voudig links met symbool "Play/Pause" Studiowit (6237-21-84) en Bedieningswip 2-voudig rechts met symbool "Volume" Studiowit (6237-22-84)
Een bedienpunt zonder symbolen, strak in het zicht	Sensoreenheid 1-voudig of 2-voudig	De onbedrukte wip, 1-voudig of tweemaal de 2-voudige uitvoering	Bedieningswip 1-voudig zonder bedrukking Studiowit (6230-10-84)
De temperatuur per kamer regelen met de bedrade thermostaat	Ruimte temperatuurregelaar voor Busch-free@home (6224/2.0)	Een centraalplaat uit de 6235-reeks	Centraalplaat voor kamerthermostaat Studiowit (6235-84)
De temperatuur regelen met een thermostaat met display	Een kamerthermostaat met display, zoals de draadloze inbouwuitvoeringen 62841 U-WL, 62842 U-WL en 62843 U-WL	Een centraalplaat uit de 1794 MDRT-reeks, met zes symbolen	Future linear Bedieningselement/centraalplaat Thermostaat Studio wit (1794 MDRT-84)
Meerdere functies bedienen met aanraking en verlichte symbolen	Future Linear Tastsensor Trevion Keypad 1-4V voor Busch-free@home (KK/U4.63.11) met de Busaankoppeling voor Busch-free@home (BAU-F-0.11)	Eén keypad-afdekking in de gewenste indeling, van 1-voudig tot 4-voudig	Future Linear Afdekking 2-voudig voor keypad Studiowit (LFW/A.2.63.11-84)

De genoemde waarden zijn richtwaarden; raadpleeg voor de definitieve gegevens altijd de handleiding van het product.

Twijfel je over wat er in je wand zit? Draai het schakelaarraam eraf en kijk naar het inbouwdeel. Op de sensoreenheid staat het typenummer gedrukt, bijvoorbeeld 6221/2.0. Zie je één brede opening, dan is het een 1-voudige uitvoering. Zie je twee openingen naast elkaar, dan is het de 2-voudige. Kom je er niet uit, stuur ons dan gerust een foto.

De kleur en het design terugvinden in het typenummer

De cijfers achter het typenummer geven de kleur en het schakelaarprogramma aan. Dat deel is het belangrijkste voor het eindresultaat, want een studiowitte wip in een alpinwit raam valt meteen op. Vergelijk de code op je bestaande materiaal met de tabel hieronder, of kijk aan de achterkant van een wip die je losdraait.

Code achter het typenummer	Kleur	Schakelaarprogramma	Bekijk de afdekkingen
-84, -884, -885, -83 en -81	Studiowit, studiowit mat, zwart mat, aluzilver en antraciet	platform63, de designfamilie waar future linear, Busch-axcent, solo en carat onder vallen	Future linear
-914	Wit	Busch-balance SI	Busch-balance SI
-214	Alpinwit	Reflex SI	Reflex SI
-212	Crème-wit	Busch-Duro 2000 SI	Busch-Duro 2000 SI
-866 en de nummers die beginnen met 6220-0-04	Roestvast staal	Pure stainless steel	Pure stainless steel
-44G, -44M en -45M	Studiowit glans, studiowit mat en zwart mat	Busch-art linear	Busch-art linear

De genoemde waarden zijn richtwaarden; raadpleeg voor de definitieve gegevens altijd de handleiding van het product.

Niet elke kleur bestaat in elke serie. Aluzilver en antraciet horen bij platform63 en hebben geen tegenhanger in Reflex SI. Andersom is crème-wit typisch voor Busch-Duro 2000 SI. Kies daarom eerst je schakelaarprogramma en dan pas de kleur, en houd binnen één ruimte dezelfde serie aan. Het schakelaarraam bestel je apart in datzelfde programma.

Afdekkingen voor de Busch-Trevion Keypad

De Busch-Trevion Keypad is een heel ander soort bedienpunt. In plaats van mechanische wippen heeft hij een aanraakgevoelig oppervlak met lichtgeleiders die in kleur oplichten. Je bedient hem dus door aan te raken, niet door te drukken, en het licht geeft terug wat er gebeurt.

Een keypad in een Busch-free@home installatie bestaat uit drie losse artikelen die je alle drie nodig hebt:

De busaankoppeling De Busaankoppeling voor Busch-free@home (BAU-F-0.11) zit in de inbouwdoos en verbindt de keypad met de buskabel. Dit onderdeel bepaalt met welk systeem de keypad praat.
De tastsensor De keypad zelf, vrij in te delen van 1 tot 4 bedieningsvlakken, met akoestische terugmelding en een ingebouwde temperatuursensor. Kies de uitvoering die bij jouw schakelaarprogramma hoort.
De afdekking De zichtbare plaat met de indeling en de symbolen. Deze bepaalt in hoeveel vlakken de keypad wordt verdeeld en welk pictogram bij elk vlak hoort.

Kies de maat die bij je schakelmateriaal hoort

De tastsensor en de afdekking bestaan in drie maten, en die zijn niet uitwisselbaar. Het getal in het artikelnummer verklapt welke je nodig hebt: 55, 63 of 70.

Maat in het artikelnummer	Schakelaarprogramma	Bijbehorende tastsensor	Bekijk de afdekkingen
55	Busch-balance SI	Busch-balance SI Tastsensor Trevion Keypad 1-4V voor Busch-free@home (KK/U4.55.11)	Afdekkingen Busch-balance SI
63	Future linear en de rest van platform63	Future Linear Tastsensor Trevion Keypad 1-4V voor Busch-free@home (KK/U4.63.11)	Afdekkingen Future linear
70	Busch-art linear	Busch-art linear Tastsensor Trevion Keypad 1-4V voor Busch-free@home (KK/U4.70.11)	Afdekkingen Busch-art linear

De genoemde waarden zijn richtwaarden; raadpleeg voor de definitieve gegevens altijd de handleiding van het product.

Welk symbool staat er op de keypad-afdekking?

De letters vooraan het artikelnummer geven het symbool aan, het cijfer achter de A geeft het aantal bedieningsvlakken. In "LFW/A.2.63.11-84" staat de A.2 dus voor een 2-voudige indeling, de 63 voor de maat en de -84 voor studiowit.

Letters vooraan	Symbool op de afdekking	Verkrijgbare indelingen
LFW/A	Zonder symbool, alleen de lichtgeleider	1-, 2-, 3- en 4-voudig
LFBT/A	Verlichting	1- en 2-voudig
LFDW/A	Dimmen, in de 2-voudige uitvoering gecombineerd met jaloezie	1- en 2-voudig
LFJT/A en LFJW/A	Jaloezie	1- en 2-voudig
LFAW/A	Omhoog en omlaag	1- en 2-voudig
LFST/A	Scene	1- en 2-voudig
LFMW/A	Muzieksturing	4-voudig

De genoemde waarden zijn richtwaarden; raadpleeg voor de definitieve gegevens altijd de handleiding van het product.

Let op de indeling. Niet elk symbool is in elke maat en elke kleur leverbaar. Kies eerst het aantal bedieningsvlakken dat je wilt, want dat bepaalt hoeveel functies je op de keypad kwijt kunt, en stel diezelfde indeling in de app in. Een 4-voudige afdekking op een keypad die als 2-voudig is ingesteld geeft twee vlakken die niets doen.

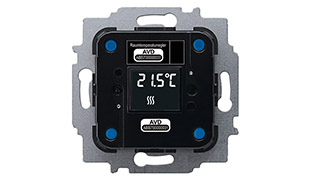

Centraalplaten voor de kamerthermostaat: let op het verschil

Bij de centraalplaten voor temperatuurregeling gaat het vaakst iets mis, omdat drie reeksen sterk op elkaar lijken. Ze passen niet op hetzelfde apparaat, dus het loont om even te kijken welke thermostaat je hebt.

De 6235-reeks Dit is de centraalplaat voor de bedrade ruimtetemperatuurregelaar van Busch-free@home. Op de plaat staan de symbolen Op, Neer, ECO en Power. Herken je die vier, dan zit je goed.
De 6236-reeks Deze plaat lijkt er sterk op, maar hoort bij de fan coil-regelaar. Het vierde symbool is Menu in plaats van Power. Fysiek past hij op dezelfde regelaar, maar de opdruk klopt dan niet meer met wat de knoppen doen.
De 1794 MDRT-reeks Dit is een bredere plaat met zes symbolen: temperatuur op en neer, Power, links, Menu en rechts. Die hoort bij een thermostaat met display, zoals de draadloze inbouwuitvoeringen 62841 U-WL, 62842 U-WL en 62843 U-WL. Op de bedrade regelaar past hij niet.

De praktische controle: heeft jouw thermostaat een verlicht display met een menuknop, dan zoek je in de 1794 MDRT-reeks. Zie je alleen een strook met vier symbolen en geen schermpje, dan is het de 6235-reeks. Twijfel je nog, kijk dan op het inbouwdeel achter de plaat: daar staat het typenummer van de regelaar.

Alle uitvoeringen vind je bij de centraalplaten voor de ruimtetemperatuurregelaar. De thermostaten zelf staan bij bedienen bij een centrale installatie.

Veelgestelde vragen over afdekkingen voor bedieningselementen

Welke bedieningswip past op mijn Busch-free@home sensoreenheid?

Dat hangt af van de sensoreenheid in je inbouwdoos. Op de Sensoreenheid 1-voudig (6221/1.0) past een 1-voudige wip, te herkennen aan het middenstuk -10 in het typenummer. Op de Sensoreenheid 2-voudig (6221/2.0) passen 2-voudige wippen, met -20, -21 of -22 in het nummer. De laatste cijfers bepalen daarna de kleur en het schakelaarprogramma, bijvoorbeeld -84 voor studiowit.

Hoeveel wippen heb ik nodig voor een 2-voudige sensoreenheid?

Twee. De 2-voudige sensoreenheid heeft twee bedieningsvlakken naast elkaar en elke wip dekt er één af. Bij bedrukte wippen bestel je een linkeruitvoering met -21 en een rechteruitvoering met -22, zodat de symbolen rechtop staan. Kies je een wip zonder bedrukking, dan bestel je tweemaal dezelfde uitvoering met -20, want die past aan beide kanten.

Wat betekenen de cijfers in een typenummer als 6231-21-84?

Het nummer bestaat uit drie delen. De 6231 vooraan geeft het symbool aan, in dit geval "Licht". Het middenstuk -21 zegt dat het een 2-voudige wip voor de linkerkant is. De -84 achteraan staat voor de kleur studiowit binnen de designfamilie platform63. Verander je alleen het laatste deel, dan houd je hetzelfde symbool en dezelfde indeling in een andere kleur.

Kan ik een wip uit een ander schakelaarprogramma gebruiken?

Nee, dat is niet verstandig. De programma's verschillen in maat en vormgeving, waardoor een wip uit een andere serie niet netjes in het schakelaarraam valt of helemaal niet past. Houd daarom binnen één bedienpunt, en het liefst binnen één ruimte, hetzelfde programma aan: dezelfde serie voor de wip en voor het schakelaarraam. Zo sluit alles strak op elkaar aan.

Wat is het verschil tussen een centraalplaat uit de 6235-reeks en de 6236-reeks?

Het verschil zit in het vierde symbool. Op de 6235-plaat staan Op, Neer, ECO en Power, en die hoort bij de ruimtetemperatuurregelaar. Op de 6236-plaat staat in plaats van Power het symbool Menu, want die is bedoeld voor de fan coil-regelaar. De platen lijken sterk op elkaar, dus controleer de symbolen voordat je bestelt.

Past een centraalplaat uit de 1794 MDRT-reeks op mijn bedrade kamerthermostaat?

Nee. De 1794 MDRT-platen zijn gemaakt voor kamerthermostaten met een display, waaronder de draadloze inbouwuitvoeringen 62841 U-WL, 62842 U-WL en 62843 U-WL. Ze hebben zes symbolen, waaronder een menuknop en pijltjes naar links en rechts. Voor de bedrade ruimtetemperatuurregelaar van Busch-free@home heb je een plaat uit de 6235-reeks nodig.

Wat heb ik allemaal nodig voor een Busch-Trevion Keypad?

Drie artikelen, plus een schakelaarraam. In de inbouwdoos komt de busaankoppeling die de verbinding met Busch-free@home maakt. Daarop klikt de tastsensor, de keypad zelf, die je in de app als 1- tot 4-voudig instelt. Daaroverheen komt de afdekking met de gewenste indeling en symbolen. Het schakelaarraam bestel je apart in het programma van je overige schakelmateriaal.

Welke maat keypad-afdekking heb ik nodig?

Kijk naar het getal in het artikelnummer. De 55 hoort bij Busch-balance SI, de 63 bij future linear en de rest van platform63, en de 70 bij Busch-art linear. De tastsensor en de afdekking moeten dezelfde maat hebben, want ze zijn niet uitwisselbaar tussen de programma's.

Zit het schakelaarraam bij de afdekking inbegrepen?

Nee, het schakelaarraam is altijd een apart artikel. Dat is bewust zo, want daarmee kun je meerdere bedienpunten naast elkaar in één raam plaatsen, bijvoorbeeld een lichtknop en een thermostaat. Kies het raam in hetzelfde programma en dezelfde kleur als je wippen, en let op het aantal posities dat je nodig hebt.

Kan ik ook een wip zonder symbool bestellen?

Ja, dat is de reeks die met 6230 begint. Die wippen zijn onbedrukt en geven een rustig, strak wandbeeld. Ze zijn handig als een knop iets doet wat niet in de standaardsymbolen past, bijvoorbeeld een scene die alleen bij jullie thuis logisch is. Houd er wel rekening mee dat bezoek dan niet aan de wip kan zien wat de knop doet.
