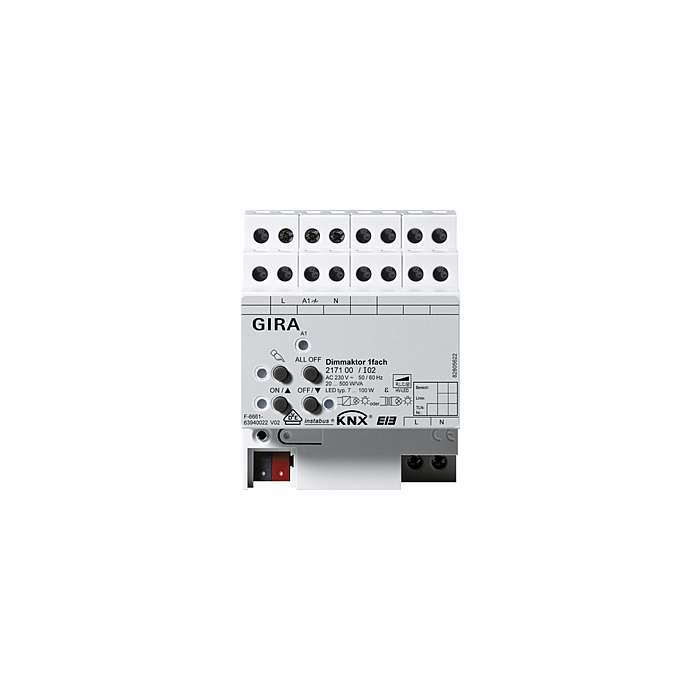

De Gira 217100 is een compacte en krachtige KNX dimactor met 1 dimkanaal van 20 tot 500 W/VA, ideaal voor het dimmen van verschillende soorten verlichting binnen een KNX-installatie. Dankzij de brede vermogensrange is deze dimactor geschikt voor zowel kleine als grotere lichtbelastingen.
De actuator ondersteunt diverse verlichtingstypen, waaronder dimbare LED, halogeen en andere belastingen, en zorgt voor een stabiele en comfortabele lichtregeling.
Schakelen en dimmen van gloeilampen, HV-halogeenlampen, dimbare HV-ledlampen, dimbare spaarlampen, dimbare inductieve trafo's met NV-halogeen- of NV-ledlampen, dimbare elektronische trafo's met NV-halogeen- of NV-ledlampen.
Automatische of handmatige selectie van het bij de belasting passende dimprincipe.
Beveiligd tegen onbelast gebruik, kortsluiting en oververhitting.
Handbediening van de uitgangen onafhankelijk van de bus (ook bouwplaatsbedrijf mogelijk).
De dimactuator enkelvoudig kan ook als toerentalregelaar worden gebruikt voor toerentalregeling van éénfase elektromotoren.
Bouwplaatsbedrijf: uitgangen handmatig bedienbaar zonder busspanning, met uitsluitend de bedrijfsspanning.
Functies
Onafhankelijke aansturing van de dimkanalen.
In bouwplaatsbedrijf zijn de uitgangen handmatig bedienbaar zonder busspanning, met uitsluitend de bedrijfsspanning.
Centrale schakelfunctie voor aansturing van alle dimkanalen.
Vertraging voor actief zendende retourmeldingen na herstel van de busspanning.
Opgave vooraf van de soort belasting en het dimprincipe mogelijk: Universeel (met automatische inmeetprocedure), elektronische trafo / LV-led (capacitief/faseafsnijding), conventionele trafo / LV-led (inductief/faseaansnijding), HV-led (faseaansnijding) of HV-led (faseafsnijding).
Retourmelding "schakelen" en "lichtsterkte".
Instelling van het dimbare lichtsterktebereik mogelijk.
Dimgedrag en dimkarakteristieken parametriseerbaar.
Inschakelgedrag bij relatief dimcommando parametriseerbaar.
Lampbeschermend in- en uitschakelen.
Automatische instelling en schaalverdeling van het dimbare lichtsterktebereik bij gebruik van universele
Het gedrag van een dimkanaal in de toestand "UIT" bij ontvangst van een relatief dimcommando kan geparametreerd worden (inschakelen en lichter worden of geen reactie).
Meldtelegrammen voor kortsluiting, overbelasting en bij uitval van de belasting.
Retourmelding van het aangesloten type belasting.
Vergrendelingsfunctie of gedwongen-standfunctie voor elke uitgang parametriseerbaar.
Tijdfuncties (in- resp. uitschakelvertraging, trappenhuisverlichtingsfunctie).
Trappenhuisverlichtingsfunctie met waarschuwing vooraf door tijdgestuurd reduceren van de verlichting of activering van een permanente verlichting.
Koppelingsfunctie en maximaal acht scènes per dimkanaal mogelijk.
Bedrijfsurenteller voor het bepalen van de inschakelduur.
Reacties bij uitval en herstel van de busspanning instelbaar.
Technische gegevens
Nominale spanning: AC 110 tot 230 V, 50 tot 60 Hz
Aansluitvermogen (AC 230 V) - Gloeilampen: 20 tot 500 W - HV-halogeen: 20 tot 500 W - gewikkelde trafo: 20 tot 500 VA - Gira Tronic-trafo: 20 tot 500 W - gewikkelde trafo met LV-led: 20 tot 100 VA - elektronische trafo met LV-led: typ. 20 tot 100 W - HV-ledlampen: typ. 3 tot 100 W - Spaarlamp: typ. 3 tot 100 W
Aansluitvermogen (AC 110 V) - Gloeilampen: 20 tot 250 W - HV-halogeen: 20 tot 250 W - gewikkelde trafo: 20 tot 250 VA - Gira Tronic-trafo: 20 tot 250 W - gewikkelde trafo met LV-led: 20 tot 50 VA - elektronische trafo met LV-led: Typ. 20 tot 50 W - HV-ledlampen: typ. 3 tot 50 W - Spaarlamp: typ. 3 tot 50 W
Schakelstroom motoren: 2,3 A.
Aantal universeel-vermogensopvoereenheden - Faseafsnijding: max. 10x 500 W - Faseaansnijding: max. 5x 420 VA
