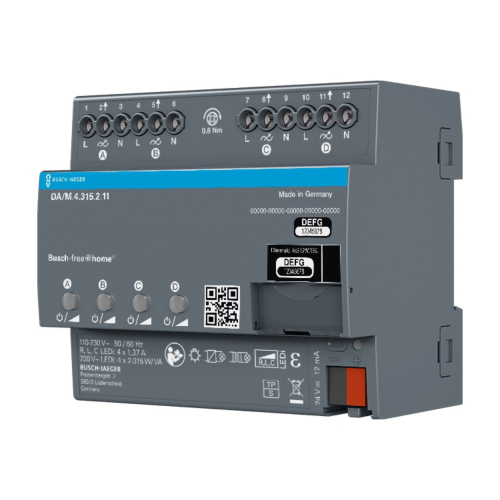

De Busch-Jaeger DA/M.4.315.2.11 is een krachtige en veelzijdige 4-voudige dimactor voor het Busch-free@home systeem. Deze dimactor wordt centraal gemonteerd op een DIN-rail in de meterkast of verdeelkast en maakt het mogelijk om meerdere lichtgroepen onafhankelijk van elkaar te dimmen.
Met 4 afzonderlijke dimkanalen (max. 315W per kanaal) is deze dimactor geschikt voor uiteenlopende lichtbronnen zoals LED, halogeen en andere dimbare verlichting. De dimactor ondersteunt zowel faseaansnijding als faseafsnijding en past zich automatisch aan de aangesloten belasting aan dankzij automatische lastherkenning.
Elke uitgang kan individueel worden ingesteld en bediend. Daarnaast is handmatige bediening per kanaal mogelijk via de toetsen op het apparaat, wat handig is tijdens installatie en onderhoud. Ook kunnen uitgangen parallel worden geschakeld om het vermogen te verhogen.
Busch Jaeger DA/M.4.315.2.11 Dimaktor 4-voudig voor Busch-free@home (4x 310W)
Functies in één oogopslag
Universele meerkanaals dimaktor geoptimaliseerd voor het dimmen van Retrofit-led-lampen (LEDi)..
Ook geschikt voor het dimmen van gloeilampen, laagvolthalogeenlampen met conventionele of elektronische transformatoren, 230V-handogeenlampen en dimbare halogeenspaarlampen.

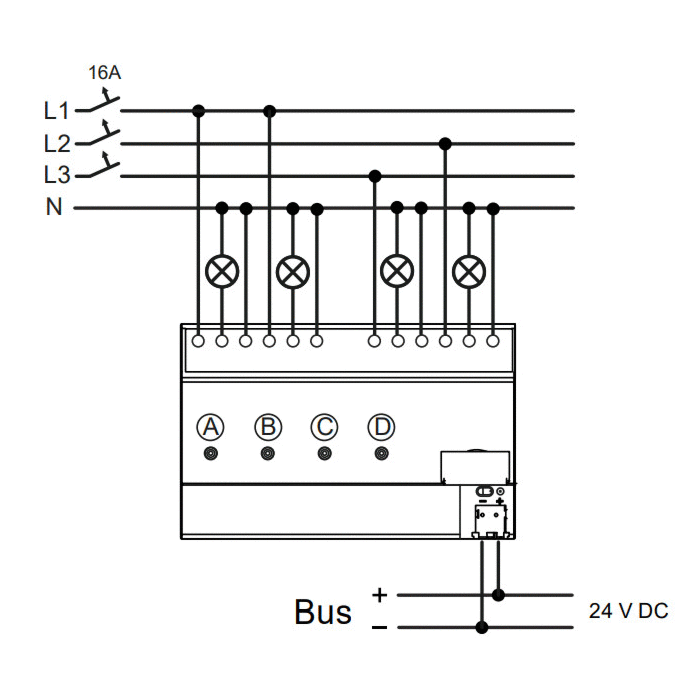

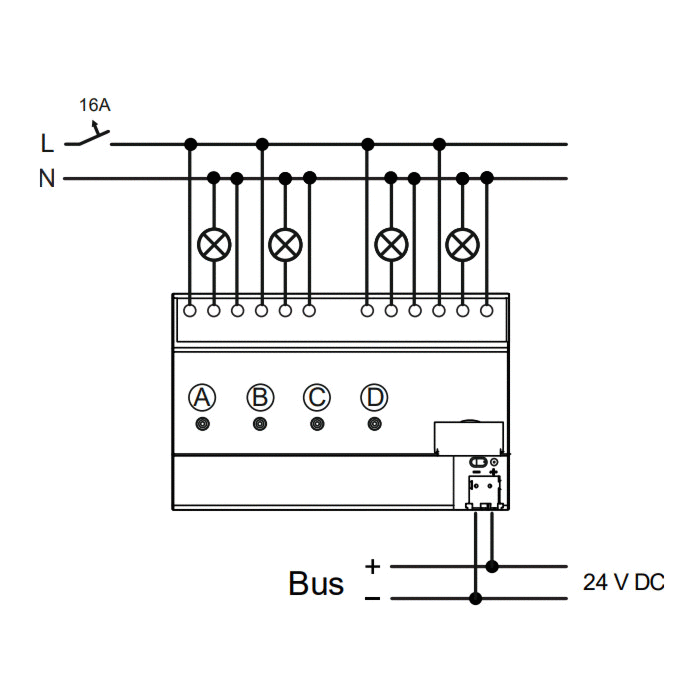

Per kanaal een aparte nuldraadaansluiting.
Automatische lastherkenning (deactiveerbaar).

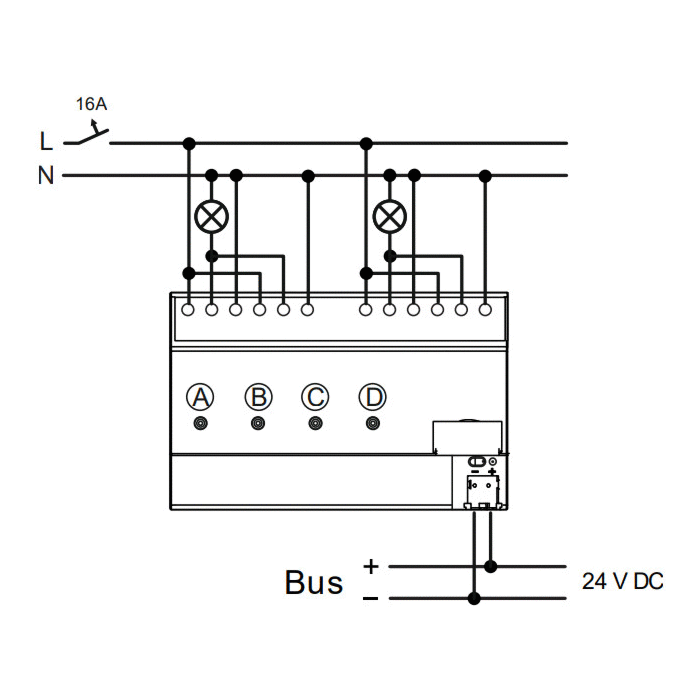

Parallelschakeling van de uitgangen voor verhoging van het uitgangsvermogen is mogelijk.
Uitgangen kunnen in groepen parallel worden ingeschakeld.
Minimale belasting: 2 W.
Handmatige bediening aan het apparaat ook zonder busspanning of in ongeprogrammeerde toestand mogelijk.
Programmering van het apparaat ook mogelijk zonder 230V-voedingsspanning.
Met geïntegreerde busaankoppeling.
Nominaal vermogen bij 230 V~ netspanning:
230 V~ gloei- en halogeenlampen: 4 x 315 W/VA tot 2 x 500 W/VA in faseafsnijding, 4 x 120 W/VA tot 2 x 200 W/VA in faseaansnijding.
Dimbare 230 V~ LEDi: 4 x 315 W/VA tot 2 x 500 W/VA in faseafsnijding, 4 x 120 W/VA tot 2 x 200 W/VA in faseaansnijding.
Elektronische C-transformator met led-/laagspanningshalogeenlamp: 4 x 315 W/VA tot 2 x 500 W/VA.
Elektronische LC-transformator met led-/laagspanningshalogeenlamp: 4 x 120 W/VA tot 2 x 200 W/VA.
Bedieningselementen: Per kanaal een led-bedieningstoets (incl. statusindicatie met kleurcodering) beschikbaar voor het AAN- en UIT-schakelen, en voor het hoger en lager dimmen.
Nominale spanning: 110 V~230 V~, +10 % / -10 %
Nominale frequentie: 50 Hz / 60 Hz
Uitgangen: 4 dimkanaal
Beschermingsgraad apparaat: IP 20
Temperatuurbereik apparaat: -5 °C - 45 °C
Opslagtemperatuurbereik: -20 °C - 70 °C
Afmetingen
(h x b x d) 90 mm × 144 mm × 64 mm
Modulebreedte: 6 TE
Aanbeveling: Gebruik altijd lampen van hetzelfde type en van dezelfde fabrikant.
