De Busch-Jaeger DA/M.4.210.2.11 is een krachtige en veelzijdige 4-voudige dimactor voor het Busch-free@home systeem. Deze dimactor wordt centraal gemonteerd op een DIN-rail in de meterkast of verdeelkast en maakt het mogelijk om meerdere lichtgroepen onafhankelijk van elkaar te dimmen.
Met 4 afzonderlijke dimkanalen (max. 210W per kanaal) is deze dimactor geschikt voor uiteenlopende lichtbronnen zoals LED, halogeen en andere dimbare verlichting. De dimactor beschikt over automatische lastherkenning, waardoor het dimtype optimaal wordt afgestemd op de aangesloten verlichting.
Elke uitgang kan individueel worden ingesteld en bediend. Daarnaast is handmatige bediening per kanaal mogelijk via knoppen op het apparaat, wat handig is tijdens installatie en onderhoud. Ook kunnen uitgangen parallel worden geschakeld om het vermogen te vergroten.
Busch Jaeger DA/M.4.210.2.11 Dimaktor 4-voudig voor Busch-free@home (4x 210W)
Functies in één oogopslag
Meerkanaals universele dimaktoren voor de besturing van leds, gloeilampen, 230Vhalogeenlampen, laagvolthalogeenlampen met conventionele of elektronische transformatoren en dimbare halogeenspaarlampen.
Voor dimbare Retrofit-led-lampen (LEDi).
Parallelschakeling van kanalen voor de lastverhoging via draadbruggen mogelijk.
Willekeurige parallelschakeling van de uitgangen.
Uitgangen herkennen automatisch de aangesloten belasting.
Daarnaast bestaat de mogelijkheid de bedrijfsmodus handmatig te kiezen.
Status-/toestandindicati van de uitgangen via led.
De busaansluiting gebeurt via de meegeleverde busaansluitklem.
Weergave- element: Statusindicatie van de uitgangen via led.
Busspanning 24V
Nominale spanning 23V
Nominale frequentie 50 Hz/60Hz
Uitgangen 4 x dimkanaal
Soort belasting 230V gloeilampen en laagvolthalogeengloeilampen met conveentionele transformatoren ofelektronische transformator.
Nominaal vermogen 4x 210 W/VA
Soortbelasting LEDi en spaarlampen, typisch
Nominaal vermogen 2 - 80 W/VA
Beschermingsgraad apparaat: IP 20
Temperatuurbereik apparaat: - 5 °C – 45 °C

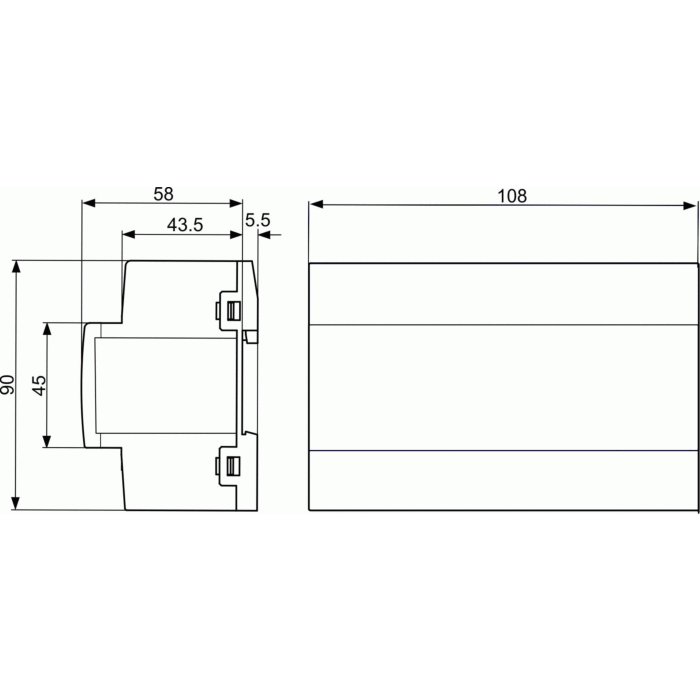

Afmetingen
(h x b x d) 90 mm × 108 mm × 64 mm
Modulebreedte: 6 TE
Aanbeveling: Gebruik altijd lampen van hetzelfde type en van dezelfde fabrikant.
