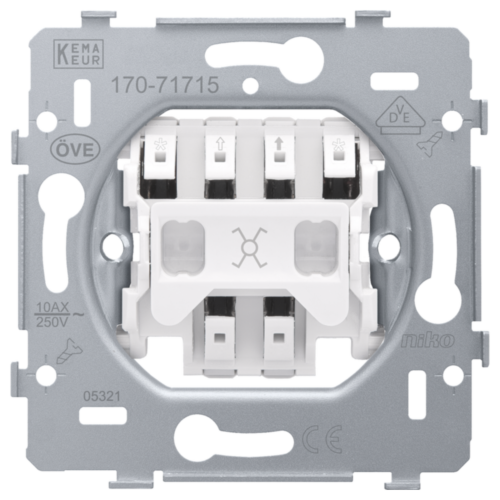

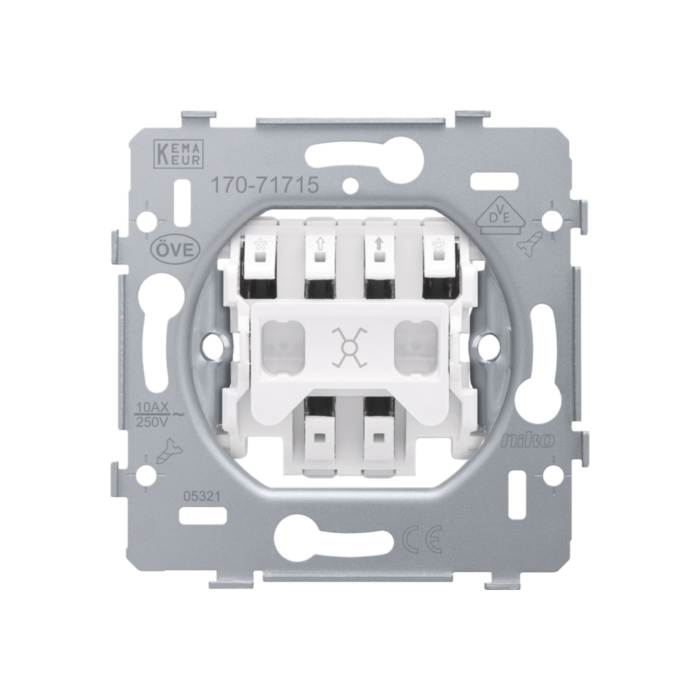

Niko 170-71715 voor kruisschakelaar of kruistrekschakelaar, met insteekklemmen en schroefbevestiging

Sokkel voor een kruisschakelaar of kruistrekschakelaar, 10 AX/250 Vac, insteekklemmen.

Functie: – schakelaarblokvormige zilvercontacten (cadmiumvrij) in kruisvorm opgesteld
Slagvastheid: De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
SBLload: 100 W
Materiaal sokkel
- ureumformaldehyde (UF) met hoge hitteresistentie
- wit RAL9010 (bij benadering)
Inbouwraam
- metaaldikte 1 mm
- na het snijden verzinkt op alle zijden, ook op de snijzijden
- met 4 inloopsleuven met schroefgat van 7 mm
- met 4 schroefgaten (aangeduid met schroefsymbool) met diameter van 3 mm voor montage op panelen
Inbouwdiepte: 18 mm
Bevestigingswijze
- met schroeven, voor eenvoudige bevestiging in inbouwdoos met grijpvlakken
Centerafstand
- horizontale koppeling en verticale koppeling met centerafstand 71 mm
- horizontaal koppelen van meerdere sokkels verloopt snel en perfect door omhooggeplooide zwaluwstaarten aan de linker- en rechterzijde
- extra robuustheid door omhooggeplooide randen aan de buitenzijde van de sokkel en de doorzetting naar binnen toe
Opzetboord:
- 4 rechthoekige openingen (7 x 2,5 mm) die, als de inbouwdoos uit het pleisterwerk steekt, een speling tussen 1 à 1,2 mm kunnen opvangen, zodat de afdekplaat alsnog perfect tegen de muur kan aansluiten
Draadaansluiting
- contactbussen uitgerust met insteekklemmen voor het vastklemmen van de draden
Ontmantelingslengte
- 8 mm ontmantelingslengte
- onuitwisbare aanduiding achterzijde: ontmantelingslengte en aansluitschema
- onuitwisbare aanduiding voorzijde: klemmenaanduiding en schakelsymbool
Verlichtingselement
- voorzien van 2 rechthoekige nissen voor een verlichtingselement
- linkse nis (vooraanzicht): inklikken van verlichtingselement met draadjes of automatisch verlichtingselement
- achterzijde: ronde uitsparingen voor direct contact van het automatisch verlichtingselement met het mechanisme
Omgevingstemperatuur: -5 – +40 °C
Keurmerken: CEBEC, ÖVE, KEMA, VDE, NF, SEMKO
Markering: CE
