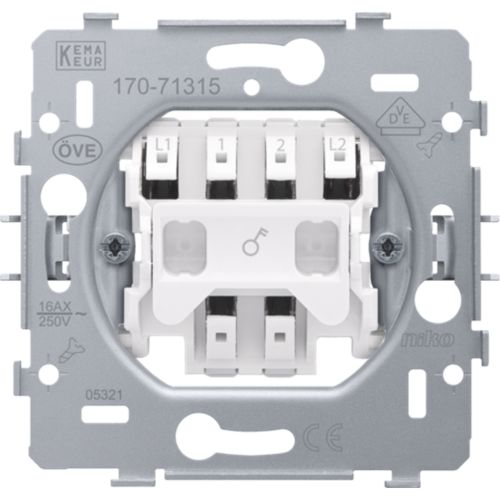

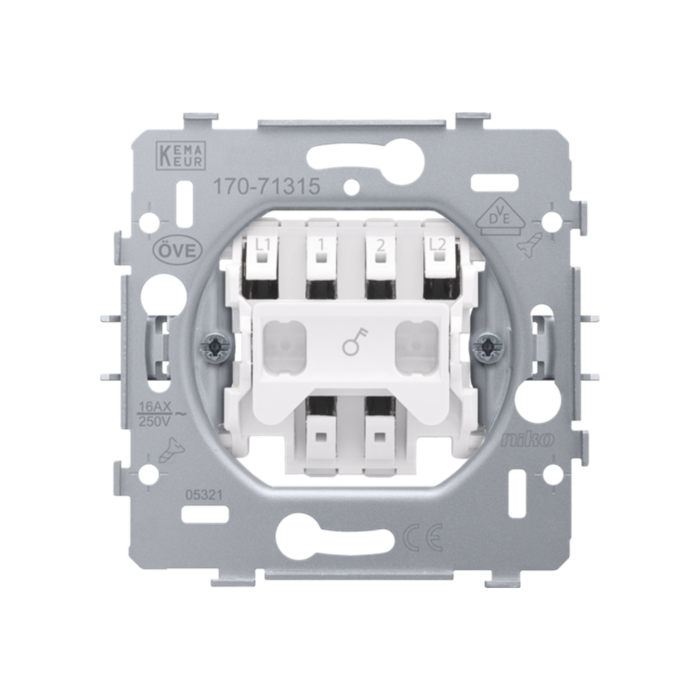

Mechanisme voor een tweepolige schakelaar 16 A, een tweepolige controleschakelaar 16 A of een tweepolige trekschakelaar 16 A, met schroefbevestiging. Met een tweepolige schakelaar kan je een lamp of een aantal parallel geschakelde lampen kan aan- of uitschakelen.
Een afwerkingsset en een afdekplaat in een kleur naar keuze moet afzonderlijk besteld worden.
Sokkel voor een tweepolige schakelaar, tweepolige controleschakelaar of tweepolige trekschakelaar, 16 AX/250 Vac, insteekklemmen.
Functie: – schakelaar
- blokvormige zilvercontacten (cadmiumvrij) in kruisvorm opgesteld
Beschermingsgraad: IP41 voor de samenstelling van een mechanisme, centraalplaat en afdekplaat
Slagvastheid: De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
SBLload: 200 W
Materiaal sokkel
- ureumformaldehyde (UF) met hoge hitteresistentie
- wit RAL9010 (bij benadering)
Inbouwraam
- metaaldikte 1 mm
- na het snijden verzinkt op alle zijden, ook op de snijzijden
- met 4 inloopsleuven met schroefgat van 7 mm
- met 4 schroefgaten (aangeduid met schroefsymbool) met diameter van 3 mm voor montage op panelen
Inbouwdiepte: 18 mm
Bevestigingswijze
- met schroeven, voor eenvoudige bevestiging in inbouwdoos met grijpvlakken
Centerafstand
- horizontale koppeling en verticale koppeling met centerafstand 71 mm
- horizontaal koppelen van meerdere sokkels verloopt snel en perfect door omhooggeplooide zwaluwstaarten aan de linker- en rechterzijde
- extra robuustheid door omhooggeplooide randen aan de buitenzijde van de sokkel en de doorzetting naar binnen toe
Opzetboord:
- 4 rechthoekige openingen (7 x 2,5 mm) die, als de inbouwdoos uit het pleisterwerk steekt, een speling tussen 1 à 1,2 mm kunnen opvangen, zodat de afdekplaat alsnog perfect tegen de muur kan aansluiten
Draadaansluiting
- contactbussen uitgerust met insteekklemmen voor het vastklemmen van de draden
Draadcapaciteit
- alle aansluitklemmen aan de bovenzijde van de sokkel
- tot 2 x 2,5 mm² draad per aansluitklem
Ontmantelingslengte
-12 mm ontmantelingslengte
- onuitwisbare aanduiding achterzijde: ontmantelingslengte en aansluitschema
- onuitwisbare aanduiding voorzijde: klemmenaanduiding en schakelsymbool
Verlichtingselement
- voorzien van 2 rechthoekige nissen voor een verlichtingselement
- linkse nis (vooraanzicht): inklikken van verlichtingselement met draadjes of automatisch verlichtingselement
- achterzijde: ronde uitsparingen voor direct contact van het automatisch verlichtingselement met het mechanisme
Omgevingstemperatuur: -5 – +40 °C
Keurmerken: CEBEC, ÖVE, KEMA, VDE, NF, SEMKO
Markering: CE
| Ean code | 5413736207400 |
|---|---|
| Naam | Niko 170-71315 tweepolige schakelaar 16 A, tweepolige controleschakelaar 16 A of tweepolige trekschakelaar 16 A, met insteekklemmen en schroefbevestiging |
| Fabrikant | Niko |
| Type artikel | Wandcontactdoos |
| Artikelnummer | 170-71715 |
| EAN nummer | 5413736207400 |
