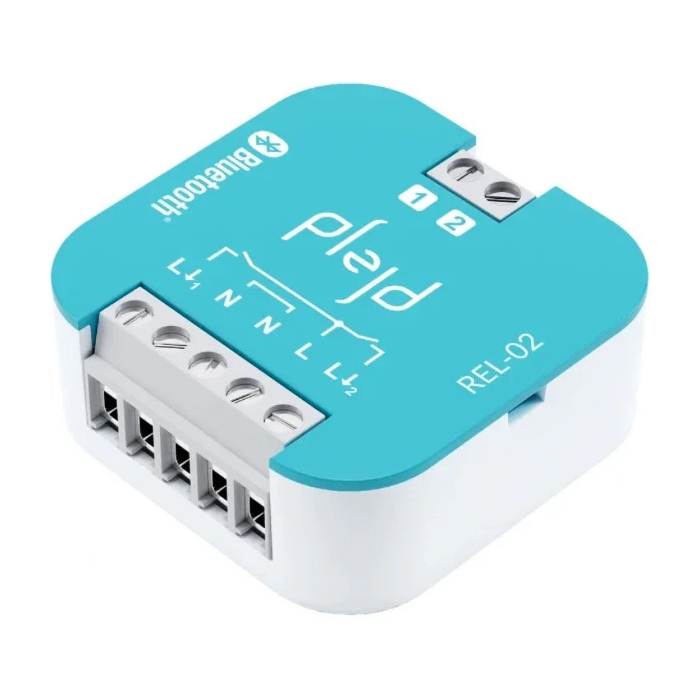

Plejd REL-02 2-Channel Relay

Plejd REL-02 2-Channel Relay

De Plejd REL-02 is een slimme 2-kanaals relaismodule waarmee twee afzonderlijke elektrische belastingen onafhankelijk van elkaar kunnen worden geschakeld. Hierdoor is de module ideaal voor het aansturen van verlichting, ventilatie, stopcontacten, pompen en andere elektrische toepassingen binnen woningen, utiliteitsgebouwen en commerciële projecten.

Dankzij het compacte formaat kan de REL-02 eenvoudig worden geplaatst achter een schakelaar, afdekplaat of in een standaard inbouwdoos. Met de optionele Plejd MNT-01 montageclip is montage op een wand of DIN-rail eveneens mogelijk.

Twee onafhankelijke relaisuitgangen

De REL-02 beschikt over twee afzonderlijke relaisuitgangen waarmee twee verschillende groepen onafhankelijk van elkaar kunnen worden geschakeld. Hierdoor kan één module meerdere circuits bedienen zonder extra relaismodules.

De totale schakelcapaciteit bedraagt maximaal 16A verdeeld over beide uitgangen, bijvoorbeeld 10A op uitgang 1 en 6A op uitgang 2. Hierdoor is de module geschikt voor zowel lichte als zwaardere belastingen.

Geschikt voor verlichting en elektrische belastingen

Met een maximaal schakelvermogen van 3500W is de REL-02 geschikt voor het schakelen van verlichting, ventilatiesystemen, elektrische verwarming, pompen en andere elektrische verbruikers. Dankzij het geïntegreerde micro-gap relais ontstaat een betrouwbare en veilige schakeling.

Daarnaast beschikt de module over een nuldoorgangsschakelaar waardoor inschakelstromen worden beperkt en aangesloten apparatuur beter wordt beschermd tegen spanningspieken.

Twee aparte stuuringangen

De REL-02 beschikt over twee afzonderlijke stuuringangen die standaard zijn gekoppeld aan uitgang 1 en uitgang 2. Hierdoor kunnen beide uitgangen lokaal worden bediend met pulsdrukkers, lichtschakelaars of bewegingssensoren met nuldraad.

Daarnaast kunnen de ingangen worden gebruikt om andere Plejd producten draadloos te bedienen. Ook kunnen scènes worden geactiveerd met een dubbele druk op een pulsdrukker.

Volledig geïntegreerd binnen Plejd

Via de Plejd app configureer je eenvoudig scènes, weektimers, groepsbediening en slimme automatiseringen. Daarnaast beschikt de REL-02 over een ingebouwde astronomische klok waardoor aangesloten verlichting automatisch kan schakelen op basis van zonsopkomst en zonsondergang.

Dankzij Bluetooth Mesh-technologie communiceren Plejd producten onderling zonder extra bekabeling. Hierdoor ontstaat een stabiel en betrouwbaar netwerk dat eenvoudig kan worden uitgebreid. Het draadloze bereik bedraagt circa 10 meter binnenshuis en wordt automatisch vergroot door het mesh-netwerk.

Veilige werking

De REL-02 beschikt over softwarematige oververhittingsbeveiliging en een geïntegreerde nuldoorgangsschakelaar. Hierdoor worden aangesloten belastingen veilig geschakeld en wordt de levensduur van zowel de relaismodule als de aangesloten apparatuur verlengd.

Voordelen van de Plejd REL-02

• Smart 2-kanaals relaismodule
• Twee onafhankelijke relaisuitgangen
• Totale schakelcapaciteit van 16A
• Geschikt voor verlichting, ventilatie en stopcontacten
• Micro-gap relais
• Nuldoorgangsschakelaar
• Twee aparte stuuringangen
• Geschikt voor pulsdrukkers en bewegingssensoren
• Bluetooth Mesh-technologie
• Bediening via Plejd app
• Scènes, timers en automatiseringen
• Astronomische klokfunctie
• Compacte inbouwmodule

Technische specificaties

• Type: Plejd REL-02
• Voedingsspanning: 230V AC / 50 Hz
• Stand-by verbruik: 0,3 W
• Type relais: Micro-gap relais
• 2 afzonderlijke relaisuitgangen
• Totale schakelcapaciteit: 16A
• Halogeen/gloeilampen: 3500W
• LED-belastingen: 800W
• TL-verlichting gecompenseerd: 1500W
• TL-verlichting ongecompenseerd: 700W
• Laagspanningshalogeen elektronisch: 1500W
• Laagspanningshalogeen conventioneel: 1200W
• Bluetooth Mesh 2,4 GHz
• Draadloos bereik: circa 10 meter binnenshuis
• Afmetingen: 46 x 46 x 18 mm
• Kabeldoorsnede: 0,5 - 4,0 mm²
• Bedrijfstemperatuur: -25°C tot +35°C
• Softwarematige oververhittingsbeveiliging
• Nuldoorgangsschakelaar
