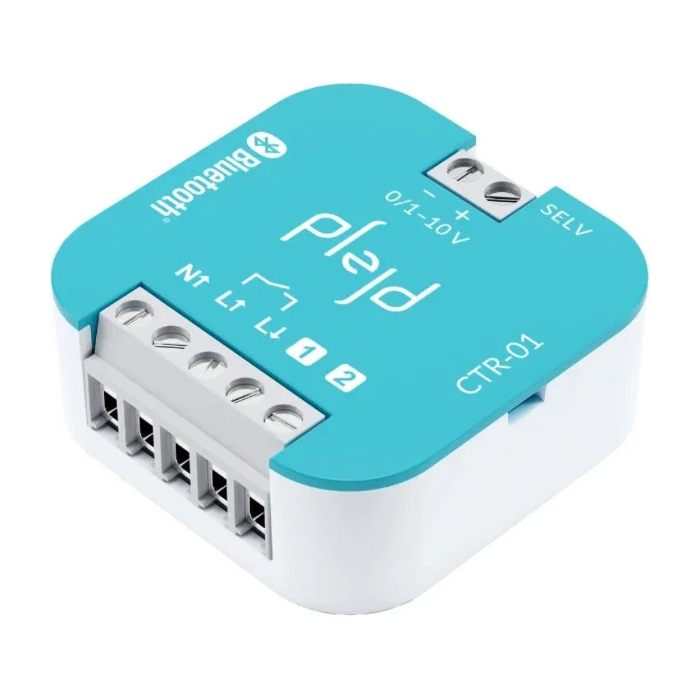

Plejd CTR-01 Dimmer 1-10 V

Plejd CTR-01 Dimmer 1-10V

De Plejd CTR-01 is een slimme 1-10V en 0-10V dimmer voor het aansturen van LED drivers, elektronische voorschakelapparaten en andere verlichtingssystemen met een 0-10V of 1-10V ingang. Dankzij de combinatie van analoge lichtregeling en slimme Plejd-functionaliteit vormt de CTR-01 een ideale oplossing voor professionele verlichtingsinstallaties in woningen, kantoren, winkels en utiliteitsgebouwen. :contentReference[oaicite:0]{index=0}

Naast dimbare toepassingen kan de CTR-01 ook worden gebruikt als relaismodule voor het schakelen van niet-dimbare belastingen. Hierdoor biedt één compacte module maximale flexibiliteit binnen uiteenlopende installaties.

Geschikt voor 0-10V en 1-10V verlichting

De CTR-01 ondersteunt zowel 0-10V als 1-10V sturing. Hierdoor is de module compatibel met een groot aantal LED drivers, hoogfrequente voorschakelapparaten en professionele lichtsystemen die gebruikmaken van analoge dimtechniek.

Afhankelijk van de toepassing kan de module worden aangesloten met of zonder onderbreking van de voedingsspanning naar de aangesloten belasting. Hierdoor is de CTR-01 geschikt voor zowel dimbare als niet-dimbare installaties.

Relaisfunctie tot 16A

Naast dimregeling beschikt de CTR-01 over een geïntegreerd micro-gap relais met een schakelvermogen tot 16A. Hierdoor kan de module ook worden gebruikt voor het schakelen van verlichting, ventilatie, voedingen en andere elektrische belastingen.

De geïntegreerde nuldoorgangsschakelaar beperkt inschakelstromen en beschermt aangesloten apparatuur tegen ongewenste spanningspieken. Hierdoor wordt de levensduur van aangesloten apparatuur verlengd.

Twee aparte stuuringangen

De CTR-01 beschikt over twee afzonderlijke stuuringangen voor bediening met pulsdrukkers, lichtschakelaars en bewegingssensoren met nuldraad. Hierdoor blijft lokale bediening mogelijk naast de slimme functies van Plejd. :contentReference[oaicite:6]{index=6}

De ingangen kunnen daarnaast worden gebruikt om andere Plejd producten draadloos aan te sturen. Ook kunnen scènes worden geactiveerd met een dubbele druk op een pulsdrukker. :contentReference[oaicite:7]{index=7}

Volledig geïntegreerd binnen Plejd

Via de Plejd app configureer je eenvoudig scènes, weektimers, groepsbediening en slimme automatiseringen. Daarnaast beschikt de CTR-01 over een ingebouwde astronomische klok waarmee verlichting automatisch kan schakelen op basis van zonsopkomst en zonsondergang. :contentReference[oaicite:8]{index=8}

Dankzij Bluetooth Mesh-technologie communiceren Plejd producten onderling zonder extra bekabeling. Hierdoor ontstaat een stabiel en betrouwbaar netwerk dat eenvoudig kan worden uitgebreid. Het draadloze bereik bedraagt circa 10 meter binnenshuis en wordt automatisch vergroot door het mesh-netwerk.

Professionele verlichtingsregeling

De CTR-01 is bijzonder geschikt voor commerciële en professionele verlichtingsinstallaties waarbij gebruik wordt gemaakt van LED drivers of voorschakelapparaten met 0-10V of 1-10V regeling. Dankzij de combinatie van slimme automatisering en analoge lichtregeling ontstaat een krachtige en flexibele verlichtingsoplossing. :contentReference[oaicite:10]{index=10}

Voordelen van de Plejd CTR-01

• Smart 0-10V en 1-10V dimmer
• Geschikt voor LED drivers en voorschakelapparaten
• Werkt met 0-10V en 1-10V systemen
• Relaisfunctie tot 16A
• Micro-gap relais
• Nuldoorgangsschakelaar
• Twee aparte stuuringangen
• Geschikt voor pulsdrukkers en bewegingssensoren
• Bluetooth Mesh-technologie
• Bediening via Plejd app
• Scènes, timers en automatiseringen
• Astronomische klokfunctie
• Compacte inbouwmodule

Technische specificaties

• Type: Plejd CTR-01
• Voedingsspanning: 230V AC / 50 Hz
• Stand-by verbruik: < 0,5 W
• Type schakeling: Micro-gap relais
• Maximale belasting: 16A
• Halogeen/gloeilampen: 3500W
• LED-belastingen: 800W
• TL-verlichting gecompenseerd: 1500W
• TL-verlichting ongecompenseerd: 700W
• Laagspanningshalogeen elektronisch: 1500W
• Laagspanningshalogeen conventioneel: 1200W
• Energiezuinige lampen: 500W
• Bluetooth Mesh 2,4 GHz
• Draadloos bereik: circa 10 meter binnenshuis
• Afmetingen: 46 x 46 x 18 mm
• Kabeldoorsnede: 0,5 - 4,0 mm²
• Bedrijfstemperatuur: -20°C tot +35°C
• Softwarematige oververhittingsbeveiliging
• Nuldoorgangsschakelaar
