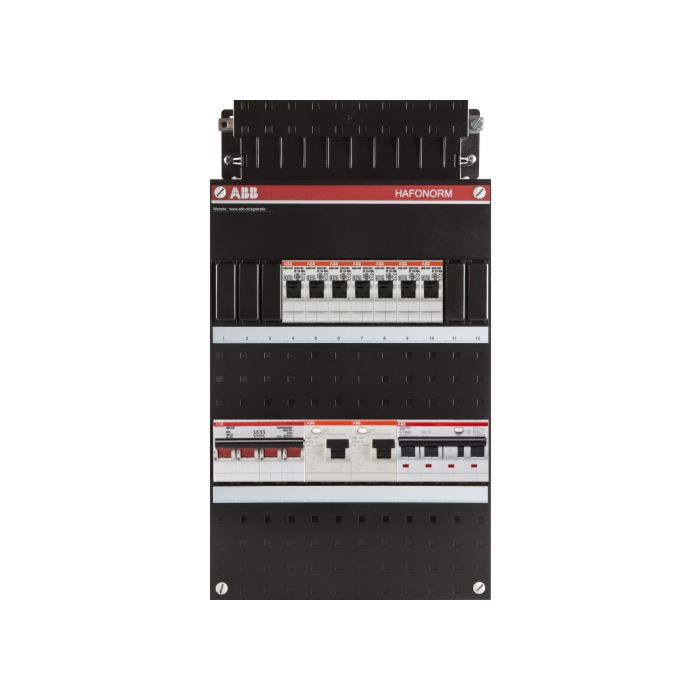

ABB HAD3433-22+H44C Hafonorm 8 groepen 3-fasen Zwart

ABB 1SPF006905F1728 Hafonorm geassembleerde groepenkast is een voorgemonteerde kast voor een 3-faseninstallatie. De uitvoering bevat een 4-polige hoofdschakelaar van 40A, in totaal acht groepen en beveiliging met twee aardlekschakelaars en één aardlekautomaat. De kast is geschikt voor opbouwmontage en heeft een zwarte kunststof behuizing met deksel.

Indeling van de groepenkast

De acht groepen zijn verdeeld over de beschikbare beveiligingen. Zeven groepen zijn opgenomen achter twee 2-polige aardlekschakelaars van 40A met een nominale aanspreekstroom van 30 mA. Eén groep is als directe groep uitgevoerd. De installatiekast heeft twee rijen en een breedte van 24 module-eenheden.

De kookgroep is een 3-fase uitvoering en bevindt zich achter een aardlekautomaat. Volgens de opgegeven specificaties kan deze kookgroep ook als krachtgroep worden gebruikt. De uitschakelkarakteristiek is B en het nominale afschakelvermogen bedraagt 6 kA bij 230 V volgens EN 60898.

Hoofdschakelaar en beveiliging

De hoofdschakelaar schakelt de installatie via vier polen en is geschikt voor een nominale stroom van 40A. De twee aardlekschakelaars hebben elk een nominale waarde van 40A en een gevoeligheid van 30 mA. Er zijn geen aardlekschakelaars van 300 mA opgenomen.

Naast de zeven groepen achter een aardlekschakelaar is één aardlekautomaat aanwezig voor de 3-fase kookgroep. Een aardlekautomaat combineert de functies van aardlekbeveiliging en overstroombeveiliging in één component. Voor de exacte aansluiting en verdeling volg je de meegeleverde montagehandleiding en de geldende installatievoorschriften.

Toepassing in een 3-faseninstallatie

Deze kast is bedoeld als centrale verdeelinrichting voor een elektrische installatie met drie fasen. De samenstelling is afgestemd op acht groepen, waaronder een 3-fase kookgroep. Er is geen contactdoos, beltransformator, meter of overspanningsbeveiliging opgenomen.

De groepenkast is niet stekerbaar en heeft volgens de productgegevens geen voorzieningen voor data. De behuizing biedt geen afsluitbare uitvoering en is niet voorzien van een transparant deksel. Aanbouwen is wel mogelijk.

Montage en afmetingen

De Hafonorm-kast wordt als opbouwkast aan de wand gemonteerd. De buitenmaten zijn 220 mm breed, 390 mm hoog en 90 mm diep. De afdekking bestaat uit een deksel. De behuizing is van kunststof en uitgevoerd in zwart.

De beschermingsgraad is IP20. Controleer vóór installatie de beschikbare ruimte, de kabelinvoer en de manier waarop de kast in jouw installatie wordt aangesloten. De brongegevens vermelden voor de kabelinvoer een breedte van 170 mm en 174 mm, met een diepte van respectievelijk 41 mm en 46 mm.

Wat zit er in de samenstelling

Het gaat om een geassembleerde groepenkast met de in de productgegevens vermelde componenten. De kast bevat een 4-polige hoofdschakelaar, twee 2-polige aardlekschakelaars van 30 mA en één aardlekautomaat voor de 3-fase kookgroep. Losse accessoires zoals een contactdoos, beltransformator, meter of overspanningsbeveiliging zijn niet opgenomen.

Belangrijkste kenmerken

• ABB Hafonorm geassembleerde groepenkast
• Geschikt voor een 3-faseninstallatie
• Opbouwmontage
• 4-polige hoofdschakelaar
• Hoofdschakelaar met nominale stroom van 40A
• In totaal 8 groepen
• 7 groepen achter aardlekschakelaars
• 2 aardlekschakelaars, 2-polig en 30 mA
• 1 directe groep
• 1 aardlekautomaat
• 3-fase kookgroep
• Kookgroep ook geschikt als krachtgroep
• 2 rijen en 24 module-eenheden
• Kunststof behuizing met deksel
• Beschermingsgraad IP20
• Zwarte uitvoering

Technische specificaties

• Merk: ABB
• Serie: Hafonorm
• Type: HAD3433-22+H44C
• Artikelnummer: 1SPF006905F1728
• EAN: 8712507141385
• Producttype: Geassembleerde groepenkast
• Aantal fasen: 3
• Hoofdschakelaar, nominale stroom: 40A
• Aantal polen hoofdschakelaar: 4
• Montagewijze: Opbouw
• Beveiliging: Installatie-/aardlekautomaat
• Totaal aantal groepen: 8
• Aantal directe groepen: 1
• Aantal lichtgroepen: 7
• Aantal groepen achter aardlekschakelaar: 7
• Aantal aardlekautomaten: 1
• Aantal aardlekschakelaars 30 mA: 2
• Aantal aardlekschakelaars 300 mA: 0
• Materiaal behuizing: Kunststof
• Kookgroep: 3-fase
• Kookgroep geschikt als krachtgroep: Ja
• Breedte in module-eenheden: 24
• Aantal rijen: 2
• Uitschakelkarakteristiek: B
• Nominaal afschakelvermogen Icn EN 60898 bij 230 V: 6 kA
• Soort afdekking: Deksel
• Kleur: Zwart
• Hoogte: 390 mm
• Breedte: 220 mm
• Diepte: 90 mm
• Aanbouwmogelijkheid: Ja
• Beschermingsgraad: IP20
• Stekerbaar: Nee
• Met contactdoos: Nee
• Met beltransformator: Nee
• Overspanningsbeveiliging: Nee
• Geschikt voor data: Nee
• Afsluitbaar: Nee
