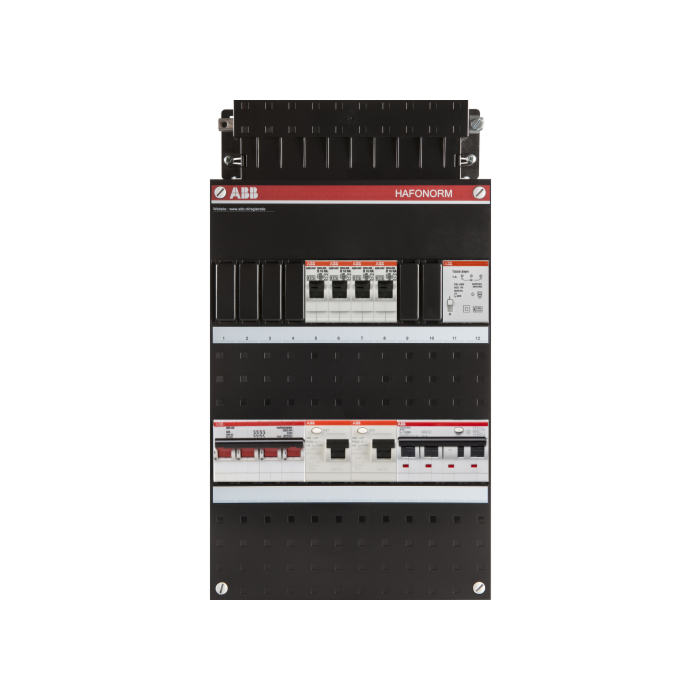

ABB HAD3232-22T+H44C Hafonorm Installatiekast 5 groepen 3-fasen Zwart

ABB 1SPF006907F1703 Hafonorm 3-fasen groepenkast is een voorgemonteerde opbouwkast voor een elektrische installatie met drie fasen. De uitvoering heeft een 4-polige hoofdschakelaar van 40A, vijf groepen, twee aardlekschakelaars van 40A en 30 mA en een 3-fase kookgroep. De behuizing is uitgevoerd in kunststof en heeft een zwarte afwerking.

Opbouw van de groepenkast

De installatie is verdeeld over twee rijen. In totaal zijn vijf groepen opgenomen. Daarvan zijn vier groepen lichtgroepen en is één groep een directe groep. Vier groepen bevinden zich achter de aardlekschakelaars. De verdeling is daardoor al in de kast opgenomen en hoeft niet vanaf losse componenten te worden opgebouwd.

De hoofdschakelaar onderbreekt alle vier de polen van de 3-faseninstallatie. Met een nominale stroom van 40A is deze afgestemd op de opgegeven uitvoering van de kast. De groepenkast is niet stekerbaar uitgevoerd en heeft geen geïntegreerde contactdoos.

Aardlekbeveiliging en kookgroep

De kast bevat twee 2-polige aardlekschakelaars met een nominale stroom van 40A en een aardlekgevoeligheid van 30 mA. De aardlekschakelaars verdelen de groepen over twee beveiligde delen van de installatie. Een aardlekbeveiliging van 300 mA is niet aanwezig.

Voor elektrisch koken is een 3-fase kookgroep opgenomen. Deze kookgroep is uitgevoerd achter een aardlekautomaat en is volgens de opgegeven specificaties ook geschikt voor gebruik als krachtgroep. De aardlekautomaat heeft uitschakelkarakteristiek B en een nominaal afschakelvermogen van 6 kA bij 230V volgens EN 60898.

Beltransformator in de kast

In deze uitvoering is een beltransformator geïntegreerd. Daardoor is de beltransformator onderdeel van de voorgemonteerde kast. Een contactdoos, meter of overspanningsbeveiliging maakt geen deel uit van deze uitvoering.

Montage en afmetingen

De kast is bedoeld voor opbouwmontage. De afmetingen van de behuizing zijn 390 mm hoog, 220 mm breed en 90 mm diep. De kast is 24 module-eenheden breed en heeft een deksel als afdekking. De behuizing is zwart en heeft beschermingsgraad IP20.

Controleer vóór montage of de afmetingen, de groepsindeling en de beschikbare aansluitruimte passen bij jouw installatie. De kast heeft een aanbouwmogelijkheid, zodat uitbreiding met een passende kast mogelijk is. De exacte aansluiting en ingebruikname moeten worden uitgevoerd volgens de geldende installatievoorschriften.

Wanneer kies je deze Hafonorm-kast?

Deze uitvoering past bij situaties waarin je een 3-fasengroepenkast met een vaste basisindeling zoekt. De combinatie van een 4-polige hoofdschakelaar, twee 30 mA aardlekschakelaars, vier lichtgroepen, een directe groep en een 3-fase kookgroep maakt de kast geschikt als uitgangspunt voor de opgegeven installatieopbouw.

Houd er rekening mee dat de kast geen overspanningsbeveiliging, meter, contactdoos of datavoorziening bevat. Ook is de kast niet afsluitbaar en heeft hij geen transparant deksel. Deze eigenschappen zijn belangrijk bij het bepalen of de uitvoering aansluit op jouw verdeler en de gewenste montageplaats.

Belangrijkste kenmerken

• ABB Hafonorm groepenkast
• Geschikt voor een 3-faseninstallatie
• Voorgemonteerde groepenkast voor opbouwmontage
• 4-polige hoofdschakelaar
• Hoofdschakelaar met nominale stroom van 40A
• In totaal 5 groepen
• 4 lichtgroepen en 1 directe groep
• 2 aardlekschakelaars van 40A, 30 mA
• 4 groepen achter een aardlekschakelaar
• 3-fase kookgroep
• Kookgroep geschikt als krachtgroep
• Kookgroep achter een aardlekautomaat
• Ingebouwde beltransformator
• Kunststof behuizing in zwart
• Afmetingen: 390 x 220 x 90 mm

Technische specificaties

• Merk: ABB
• Serie: Hafonorm
• Type: HAD3232-22T+H44C
• Artikelnummer: 1SPF006907F1703
• EAN: 8712507141149
• Producttype: Geassembleerde groepenkast
• Aantal fasen: 3
• Montagewijze: Opbouw
• Hoofdschakelaar, nominale stroom: 40A
• Aantal polen hoofdschakelaar: 4
• Totaal aantal groepen: 5
• Aantal directe groepen: 1
• Aantal lichtgroepen: 4
• Aantal groepen achter aardlekschakelaar: 4
• Aantal aardlekautomaten: 1
• Aantal aardlekschakelaars 30 mA: 2
• Aantal aardlekschakelaars 300 mA: 0
• Nominale stroom aardlekschakelaars: 40A
• Kookgroep: 3-fase
• Kookgroep geschikt als krachtgroep: Ja
• Breedte in module-eenheden: 24
• Behuizing: Kunststof
• Afdekking: Deksel
• Beltransformator: Ja
• Contactdoos: Niet aanwezig
• Overspanningsbeveiliging: Niet aanwezig
• Geschikt voor data: Nee
• Aantal rijen: 2
• Uitschakelkarakteristiek: B
• Nominaal afschakelvermogen Icn bij 230V volgens EN 60898: 6 kA
• Beschermingsgraad: IP20
• Afsluitbaar: Nee
• Transparant deksel: Nee
• Hoogte: 390 mm
• Breedte: 220 mm
• Diepte: 90 mm
• Aanbouwmogelijkheid: Ja
• Kleur: Zwart
