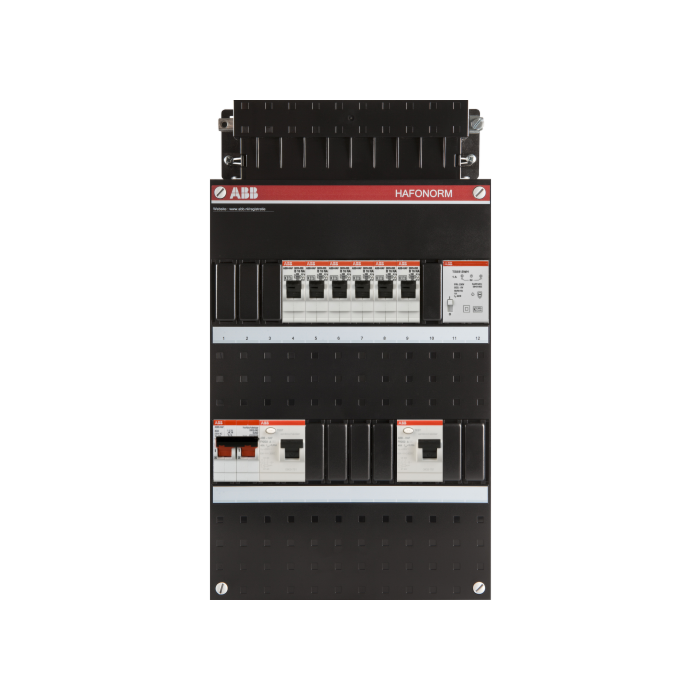

ABB HAD3333-22T+H42 Hafonorm Installatiekast 6 groepen 1-fasen Zwart

ABB 1SPF006907F0185 Hafonorm Installatiekast 1-fase 40A 6 groepen Zwart is een geassembleerde installatiekast voor de verdeling van een 1-fase-installatie. De uitvoering heeft een 2-polige hoofdschakelaar van 40A, zes lichtgroepen en twee 2-polige aardlekschakelaars van 40A en 30 mA. Daarnaast is de kast voorzien van een beltransformator.

Verdeling van zes groepen

De zes aanwezige groepen zijn allemaal achter een aardlekschakelaar geplaatst. Ze zijn verdeeld over twee aardlekschakelaars van 30 mA. Een aardlekschakelaar schakelt de achterliggende groepen uit wanneer een lekstroom wordt gedetecteerd. In deze uitvoering gaat het om twee 2-polige exemplaren met een nominale stroom van 40A.

Volgens de opgegeven productspecificatie zijn alle zes groepen lichtgroepen. De kast heeft geen kookgroep en geen directe groep buiten een aardlekschakelaar. Ook zijn er geen aardlekautomaten opgenomen.

Hoofdschakelaar en beltransformator

De hoofdschakelaar is 2-polig uitgevoerd en heeft een nominale stroom van 40A. Hiermee is de installatie als geheel uit te schakelen. De kast bevat daarnaast een beltransformator. Een contactdoos of wandcontactdoos, ook wel stopcontact genoemd, is niet in deze uitvoering opgenomen.

Opbouwmontage aan de wand

De Hafonorm kast is geschikt voor opbouwmontage. De kunststof behuizing meet 220 mm in de breedte, 390 mm in de hoogte en 90 mm in de diepte. De kast heeft een deksel als afdekking en is uitgevoerd in zwart. De beschermingsgraad is IP20, waardoor je bij de plaatsing rekening moet houden met een geschikte droge montageomgeving.

Indeling en uitbreidingsmogelijkheid

De installatiekast bestaat uit twee rijen en heeft een breedte van 24 module-eenheden. De productspecificatie vermeldt een aanbouwmogelijkheid. Daarmee is bij het ontwerp van de installatie rekening te houden met de opgegeven kastuitvoering en de beschikbare ruimte naast de kast.

De kast is niet stekerbaar uitgevoerd. Er is geen meter aanwezig en de kast is volgens de specificaties niet geschikt voor data. Ook ontbreekt overspanningsbeveiliging. Controleer voor montage altijd of de samenstelling aansluit bij de installatie, de toegepaste voedingsaansluiting en de geldende installatie-eisen.

Belangrijkste kenmerken

• ABB Hafonorm installatiekast
• Geassembleerde kast voor een 1-fase-installatie
• 2-polige hoofdschakelaar van 40A
• Zes lichtgroepen in totaal
• Alle zes groepen achter een aardlekschakelaar
• Twee 2-polige aardlekschakelaars
• Aardlekschakelaars van 40A, 30 mA
• Voorzien van een beltransformator
• Geschikt voor opbouwmontage
• Kunststof behuizing met deksel
• Afmetingen: 220 x 390 x 90 mm
• Twee rijen en 24 module-eenheden breed
• Beschermingsgraad IP20
• Zwarte uitvoering
• Geen kookgroep, wandcontactdoos of overspanningsbeveiliging

Technische specificaties

• Merk: ABB
• Serie: Hafonorm
• Type: HAD3333-22T+H42
• Artikelnummer: 1SPF006907F0185
• EAN: 8712507090676
• Producttype: Geassembleerde installatiekast
• Aantal fasen: 1
• Hoofdschakelaar, nominale stroom: 40A
• Aantal polen hoofdschakelaar: 2
• Montagewijze: Opbouw
• Beveiliging: Installatie-/aardlekautomaat
• Totaal aantal groepen: 6
• Aantal directe groepen: 0
• Aantal lichtgroepen: 6
• Aantal groepen achter aardlekschakelaar: 6
• Aantal aardlekautomaten: 0
• Aantal aardlekschakelaars 30 mA: 2
• Aantal aardlekschakelaars 300 mA: 0
• Nominale stroom aardlekschakelaars: 40A
• Materiaal behuizing: Kunststof
• Kookgroep: Geen
• Breedte in module-eenheden: 24
• Met contactdoos: Nee
• Met beltransformator: Ja
• Overspanningsbeveiliging: Nee
• Beschermingsgraad: IP20
• Hoogte: 390 mm
• Breedte: 220 mm
• Diepte: 90 mm
• Aanbouwmogelijkheid: Ja
• Geschikt voor data: Nee
• Aantal rijen: 2
• Uitschakelkarakteristiek: B
• Nominaal afschakelvermogen Icn bij 230V: 6 kA
• Soort afdekking: Deksel
• Kleur: Zwart
• Stekerbaar: Nee
• Met meter: Nee
