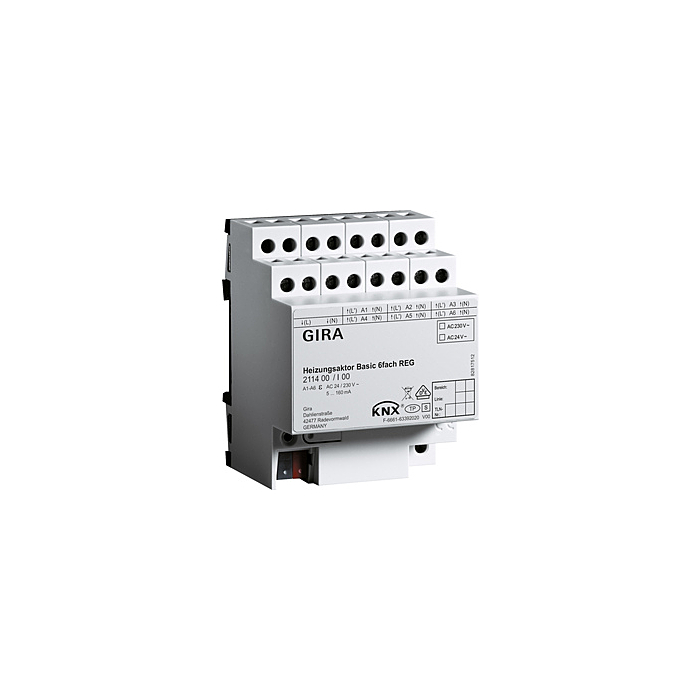

Gira 211400 KNX Verwarmingsactuator Basic 6-voudig

Gira 211400 KNX Verwarmingsactuator Basic 6-voudig

Kenmerken

• Verwarmingsactor voor het schakelen van elektrothermische regelaandrijvingen voor verwarmingen en koelingplafonds.
• Aansturing via 1-bit- of 1 byte-regelsignaaltelegrammen.
• Bij 1-byte-regelsignalen worden de uitgangen aangestuurd door een pulsbreedtemodulatie (PWM).
• Regelaandrijvingen aanstuurbaar met karakteristiek "stroomloos open" of "stroomloos gesloten".
• regelaandrijvingen met nominale spanning 24 V of 230 V aanstuurbaar.
• Beveiligd tegen overbelasting en kortsluiting.
• Standaarbeveiliging.
• Retourmelding via de bus bij bv. overbelasting en kortsluiting.
• Schakelen van de verwarmingscircuitpomp (standaardfuncties).
• Passieve verzamelretourmelding van de aangesloten regelaandrijvingen.

Technische gegevens

• Uitgangen: 6
• Contacttype: Triac
• Verliesvermogen: max. 1 W
• Schakelspanning: AC 24/230 V, 50 tot 60 Hz
• Schakelstroom: 5 tot 160 mA
• Inschakelstroom: max. 1,5 A (2 sec.)
• Aantal aandrijvingen per uitgang
  - AC 230 V aandrijvingen: 4
  - AC 24 V aandrijvingen: 2
• Aansluitingdoorsnede: max. 4 mm²

Aanwijzingen

• Op alle uitgangen moeten ventielen worden aangesloten met dezelfde bedrijfsspanning.
• VDE-goedkeuring conform EN 60669-1, EN 60669-2-1.
• Montage op DIN-profielrail.

Afmetingen

• Modulebreedtes (TE): 4
