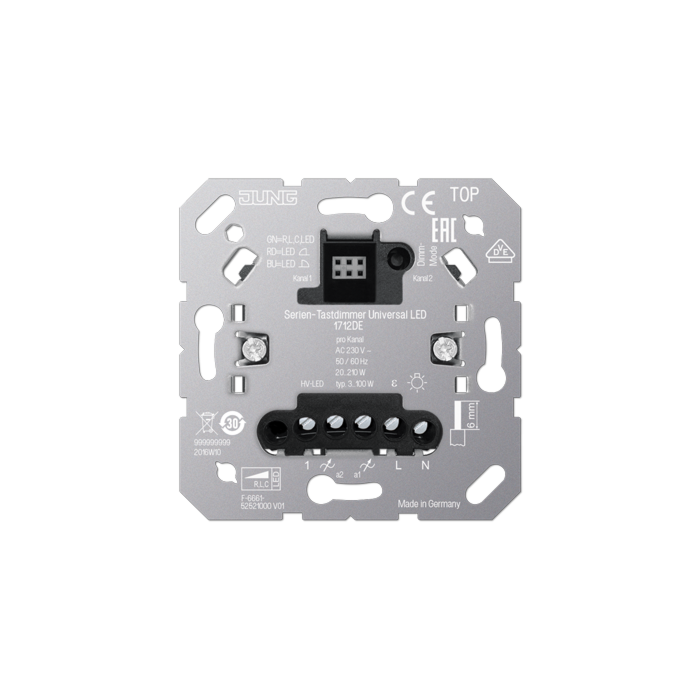

Jung 1712 DE Serietastdimmer Universeel LED

Serietastdimmer Universeel led met neventoestelingang. Voor afdekkingen art.nr.: .. 1702 ..

Bedoeld gebruik
- Schakelen en dimmen van verlichting
- Bedrijf met geschikt afdekking uit het LB Management
- Montage in inbouwdoos volgens DIN 49073

Producteigenschappen
- Twee onafhankelijke uitgangen voor twee verlichtingsgroepen
- Asymmetrische lastverdeling mogelijk
- Apparaat werkt volgens het fasenaan- of faseafsnijdingsprincipe
- Automatische of handmatige instelling van het bij de last passende dimprinicipe
- Weergave van de ingestelde bedienmodus via led
- Apparaat kan eventueel zonder N-leider worden gebruikt
- Inschakelen via lampsparende softstart
- Inschakelen met de laatst ingestelde lichtsterkte of opgeslagen inschakellichtsterkte
- Inschakellichtsterkte kan permanent worden opgeslagen
- Minimale lichtsterkte kan permanent worden opgeslagen
- Aansluiting van neventoestellen mogelijk
- Elektronische kortsluitbeveiliging met permanente afschakeling ten laatste na 7 seconden
- Elektronische overtemperatuurbeveiliging
- Testbedrijf voor functionele controle
- Uitbreiding van het vermogen is mogelijk met vermogensuitbreiders (art.nr. ULZ 1755 REG)
- Optionele toebehoren: compensatiemodule led, art.nr.: KM LED 230 U

Technische gegevens
Nominale spanning: AC 230 V~
Netfrequentie: 50/60 Hz Stand-by-vermogen afhankelijk van de afdekking: ca. 0,1 ... 0,5 W
Vermogensverlies: ca. 4 W
Omgevingstemperatuur: −5 ... +45 °C
Belasting per uitgang bij 25 °C
Gloeilampen: 20 ... 210 W
HV-halogeenlampen: 20 ... 210 W
Elektronische trafo’s: 20 ... 210 W
Elektronische trafo’s met LV-led: typ. 20 ... 50 W
Inductieve trafo’s: 20 ... 210 VA
Inductieve trafo’s met LV-led: typ. 20 ... 50 VA
HV-ledlampen dimbaar: typ. 3 ... 50 W
Spaarlampen dimbaar: typ. 3 ... 50 W
Bedieningsmodus led faseafsnijding: aansluitvermogen voor HV-led-lampen typ. 3 ... 100 W, elektronische trafo‘s met NV-led typ. 20 ... 100 W.
Ohms-capacitief: 20 ... 210 W
Capacitief-inductief: niet toegestaan
Ohms-inductief: 20 ... 210 VA
Ohms en HV-led: typ. 3 ... 50 W
Ohms en spaarlampen: typ. 3 ... 50 W
Vermogensuitbreiders: zie handleiding vermogensuitbreider
Aansluiting: schroefklemmen
massief: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2
soepel zonder adereindhuls: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2
soepel met adereindhuls: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 1,5 mm2

Aantal toegestane neventoestellen
Neventoestel 2-draads: 1720 NE onbegrensd
Neventoestel 3-draads 1723 NE: 10
Draaineventoestel 3-draads 1733 DNE: 10
Impulsdrukker: onbegrensd

Totale lengte kabel nevenaansluiting: max. 100 m
Totale lengte lastkabel: max. 100 m
