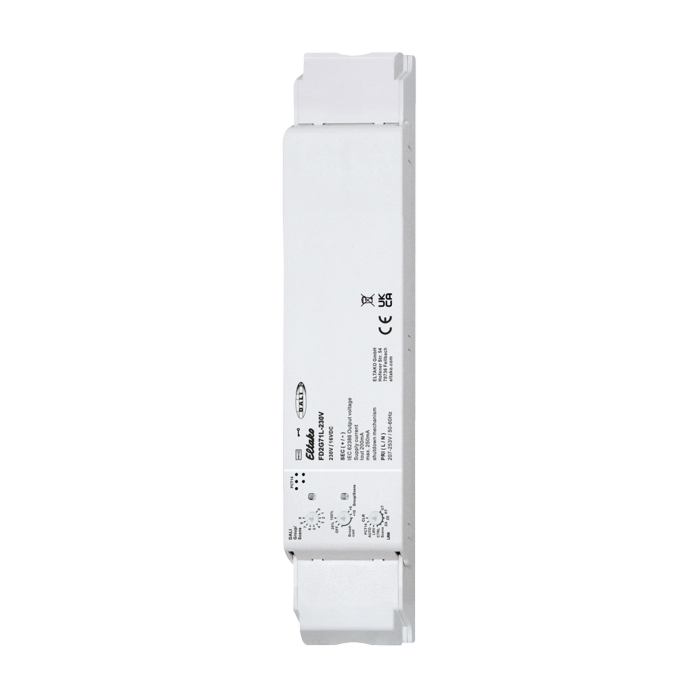

Etalko FD2G71L-230V Wireless DALI-2 gateway

Draadloze DALI2-gateway, bidirectioneel. Stand-byverlies 2 watt. Montage bijvoorbeeld in valse plafonds en lampen. 252mm lang, 46 mm breed en 31 mm hoog. Met trekontlasting voor de kabel. Voedingsspanning 230 V op de klemmen N en L. Op de klemmen DALI +/- wordt 16 V DC/130 mA geleverd voor maximaal 64 DALI apparaten.

Met de gateway FDG71L worden DALI apparaten met EnOcean draadloze zenders aangestuurd. Groepen 0-15 kunnen worden aangestuurd en ook het broadcast-commando kan worden afgezet. Bovendien kunnen de DALI-scènes 0-15 worden aangestuurd. DALI installaties die volledig met de FDG71L moeten worden aangestuurd, moeten dus in groepen 0-15 zijn geconfigureerd. De FGD71L slaat de dimwaarde voor elk van de groepen 0-15 intern op en stelt deze waarde beschikbaar als feedback. Daarbij worden dezelfde feedbacksignalen gegenereerd als bij een FUD71. De feedback van de apparaatadressen komt daarbij in oplopende volgorde overeen met de dimwaarden van de DALI groepen 0-15. De feedback kan via PCT14 individueel per groep van dimwaardesignaal (%) naar knopsignaal (aan/uit) worden omgeschakeld. Zo kunnen actuatoren worden aangestuurd met de feedback.

De FDG71L vervult de functies van DALI master en DALI voeding. Let op: bij het handmatig integreren in de FDG71L vereisen draadloze knoppen altijd een dubbelklik! Bij CLR is een enkele klik voldoende. Een richtingsknop of universele knop met dezelfde ID en dezelfde knop kan niet meerdere keren in verschillende groepen worden geïntegreerd. De laatst geselecteerde groep is altijd van toepassing. Een knop kan dus slechts één groep of met broadcast alle groepen schakelen. Per groep kan ook een FBH worden geïntegreerd.

Bij handmatig programmeren werkt deze altijd helderheidsonafhankelijk. Via PCT14 kunt u ook de helderheidsdrempel instellen. Voor de FBH van alle groepen kan de vertragingstijd voor het uitschakelen na niet-beweging gezamenlijk worden ingesteld in minuten (1-60). De standaard is 3 minuten.
