De Gira 222400 is een veelzijdige KNX besturingseenheid voor het aansturen van 1–10V dimbare verlichting. Met 4 onafhankelijke kanalen is deze module ideaal voor het regelen van analoge dimsystemen, zoals voorschakelapparaten voor fluorescentie- en LED-verlichting.
Dankzij de geïntegreerde handbediening per kanaal kun je de verlichting ook lokaal bedienen, onafhankelijk van de KNX-bus. Dit maakt installatie, testen en onderhoud eenvoudig en efficiënt.

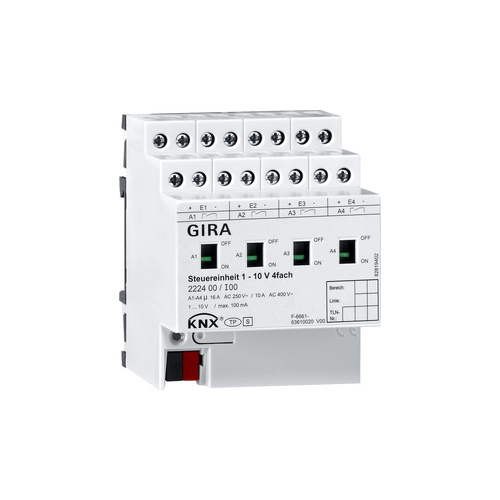

Gira 222400 KNX besturingseenheid 1 – 10V viervoudig met handbediening
Kenmerken
De besturingseenheid schakelt en dimt elektrische verbruikers die over een 1-10 V-interface beschikken.
5 apparaatconfiguraties selecteerbaar. Hierdoor vindt de toewijzing van de 4 afzonderlijk aanstuurbare dimkanalen aan de schakeluitgangen plaats (bijv. 4 dimkanalen werken op een schakelrelais voor aansturing van een RGBW-lamp).
Relaisuitgangen waaraan geen dimkanaal is toegewezen, kunnen als vrije schakelactorkanalen worden gebruikt.
Reactie bij uitval en herstel van de busspanning en na een ETS-programmeerprocedure instelbaar.
Handbediening van de uitgangen onafhankelijk van de bus met mechanische schakelstandaanduiding.
Vertraging voor actief zendende retourmeldingen na herstel van de busspanning.
Logische koppelingsfunctie per kanaal configureerbaar.
Tot drie centrale schakelfuncties voor gemeenschappelijk aansturing van alle dim- en schakelkanalen.
Inschakeltijden van de relaisuitgangen kunnen door bedrijfsurentellers geregistreerd en geanalyseerd worden.
Verzamelretourmelding van alle schakeltoestanden mogelijk.
Dimkanalen
Vier afzonderlijk aanstuurbare dimkanalen.
Retourmelding van schakeltoestand en lichtsterkte.
Instelling van het dimbare lichtsterktebereik mogelijk.
Dimgedrag en dimkarakteristieken parametriseerbaar.
Soft inschakel- en Soft-uitschakelfunctie.
Vergrendelingsfunctie of gedwongen-standfunctie parametriseerbaar.
Tijdfuncties (in-/uitschakelvertraging, trappenhuisverlichtingsfunctie). Bij de trappenhuisverlichtingsfunctie is de reactie aan het einde van de inschakeltijd parametriseerbaar.
Opname van een dimkanaal in max. 10 scènes mogelijk.
Inbrandfunctie maakt de door de lampenfabrikanten voorgeschreven inbedrijfstelling van nieuwe TL-lampen mogelijk.
Schakelactorbedrijf (optioneel)
Onafhankelijk schakelen van de schakeluitgangen A2 tot A4.
Gebruik als maak- of verbreekcontact.
Retourmelding van de schakeltoestand.
Vergrendelingsfunctie of gedwongen-standfunctie parametriseerbaar.
Tijdfuncties (in-, uitschakelvertraging, trappenhuisverlichtingsfunctie met waarschuwing vooraf).
Opname in de lichtscènes mogelijk. Max. 10 interne scènes zijn per schakeluitgang parametriseerbaar
Cyclische bewaking van het binnenkomende schakeltelegram configureerbaar.
Stuuruitgangen - Stuurspanning: 1 tot 10 V - Stuurstroom per uitgang: max. 100 mA - Kabellengte: max. 500 m bij 0,5 mm²
Schakeluitgangen - Schakelspanning: AC 250/400 V - Schakelstroom 230 V AC1: 16 A - Schakelstroom 230 V AC3: 10 A - Schakelstroom 400 V AC1: 10 A - Schakelstroom 400 V AC3: 6 A - TL-lampen: 16 AX
Lampbelastingen - Gloeilampen: 3680 W - HV-halogeen: 3680 W - gewikkelde trafo: 2000 VA - Gira Tronic-trafo: 2500 W
TL-lampen T5/T8 - niet-gecompenseerd: 3680 W - parallel gecompenseerd: 2500 W / 200 µF - duoschakeling: 3680 W / 200 µF
Spaarlampen - niet-gecompenseerd: 3680 W - parallel gecompenseerd: 2500 W / 200 µF
Kwikdamplampen - niet-gecompenseerd: 3680 W - parallel gecompenseerd: 3680 W / 200 µF
Elektronische voorschakelapparaten wekken zeer hoge stroompieken op. Gebruik daarom een inschakelstroombegrenzer of bij grotere belastingen een aparte lastbescherming.
Levering
KNX aansluit- en aftakklem bij levering inbegrepen.
