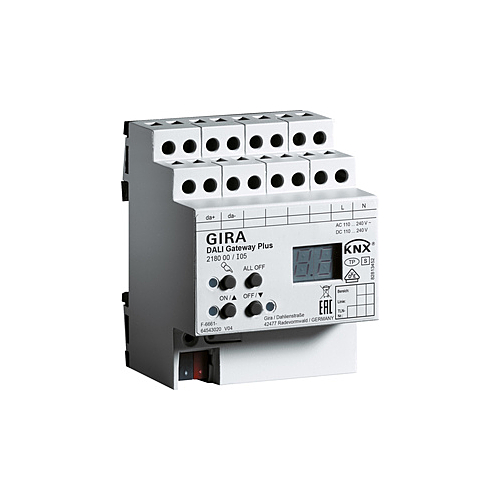

De Gira 218000 DALI Gateway Plus is een krachtige interface waarmee je DALI-verlichting naadloos integreert in jouw KNX-installatie. Deze gateway maakt het mogelijk om DALI-armaturen individueel of in groepen te schakelen en te dimmen, en biedt uitgebreide mogelijkheden voor slimme lichtsturing.
Met ondersteuning voor maximaal 64 DALI-apparaten op één lijn is deze gateway ideaal voor zowel woningen als utiliteitsbouw waar efficiënte en flexibele verlichting gewenst is.
De DALI-gateway Plus vormt de interface tussen een KNX installatie en een digitale DALI verlichtingsinstallatie.
Aansturing van max. 64 DALI-bedrijfstoestellen als individuele besturing, groepenbesturing in max. 32 groepen of centrale besturing via broadcast-telegram (voor groepen 17 -32 elk max. 2 bedrijfstoestellen).
Handbediening van de toestellen ook onafhankelijk van de bus (ook bouwplaatsbedrijf met broadcast-aansturing).
Energiebesparingsfunctie: uitschakeling van de voedingsspanning van de DALI-bedrijfstoestellen in uitgeschakelde toestand mogelijk (via aanvullende KNX schakelactor).
16 lichtscènes.
Opname van de groepen in de lichtscènes mogelijk.
Effectaansturing voor max. 16 sequenties in 1 tot 500 cycli (of eindeloos) configureerbaar.
Retourmelding van DALI-foutstatus of -kortsluiting en melding van uitval van de voedingsspanning.
Actieve of passieve (object uitleesbaar) cyclische retourmeldfunctie.
Verzamelretourmelding van alle schakeltoestanden mogelijk.
Retourmeldingen kunnen bij herstel van de busspanning worden vertraagd.
Groeps- en apparaatfuncties
Schakelen en lichtsterkte: actieve (bij wijziging of cyclisch op de bus zendend) of passieve (object uitleesbaar) retourmeldfuncties.
Instelling van het lichtsterktebereik mogelijk.
Lampbeschermend in- en uitschakelen.
Dimgedrag parametriseerbaar.
Tijdfuncties (in- resp. uitschakelvertraging, uitgebreide trappenhuisfunctie – waarschuwing vooraf conform DIN 18015-2 of gereduceerde continue verlichting).
Vergrendelingsfunctie of alternatief gedwongen-standfunctie voor elke groep parametriseerbaar. Bij vergrendelingsfunctie is knipperen van verlichtingsgroepen mogelijk.
Uitlezen van de DALI-deelnemertoestand via KNX.
Bedrijfsurenteller als vooruit- en achteruitteller met grenswaardeverwerking.
Online of offline ontwerp van de DALI-deelnemers met ETS plug-in.
Vervanging van afzonderlijke defecte DALI-deelnemers tijdens bedrijf mogelijk zonder ETS.
Bedrijf van noodverlichting
Geschikt voor gebruik in noodverlichtingsinstallaties.
Aansturing en bewaking van DALI-noodverlichtingsinstallaties met eigen of centrale voeding.
Ondersteuning van DALI-noodverlichtingsconverters conform EN 62386-202 (noodverlichting met eigen voeding met DALI-interface): functietest, continubedrijftest, beperkte continubedrijftest, opvragen van de acculaadtoestand.
Technische gegevens
Nominale spanning - AC: AC 110 tot 240 V, 50/60 Hz - DC: DC 110 tot 240 V
Verliesvermogen: max. 3 W
Aansluitingen - KNX: Aansluit- en aftakklem - DALI: Schroefklemmen
Kabellengten tussen gateway en apparaat - Ø 1,5 mm²: max. 300 m - Ø 1,0 mm²: max. 238 m - Ø 0,75 mm²: max. 174 m - Ø 0,5 mm²: max. 116 m
Aansluitingdoorsnede: max. 4 mm²
Omgevingstemperatuur: -5 °C tot +45°C
Aanwijzingen
Bedrijf van noodverlichtingsinstallaties: De wettelijke en normatieve voorschriften verschillen per land. In alle gevallen dient de gebruiker/ ontwerper te verifiëren dat de specifieke voorschriften worden aangehouden.
VDE-goedkeuring conform EN 60669-1, EN 60669-2-1.
Montage op profielrail conform EN 60715 in onderverdeelkast.
Ontwerp en ingebruikstelling van het apparaat vanaf ETS 4.1 (aanbevolen) of met ETS 3 vanaf versie "d".
De Gira AppShop is de marktplaats voor interessante oplossingen en toepassingen van de intelligente gebouwentechniek. Inmiddels zijn hier meer dan 200 apps verkrijgbaar, waaronder toepassingsbeschrijvingen, plug-ins, functiesjablonen, logische bouwstenen en modelprojecten. Ontdek nu toepassingen voor de KNX DALI-gateway Plus. www.appshop.gira.de.
Levering
KNX aansluit- en aftakklem bij levering inbegrepen.
