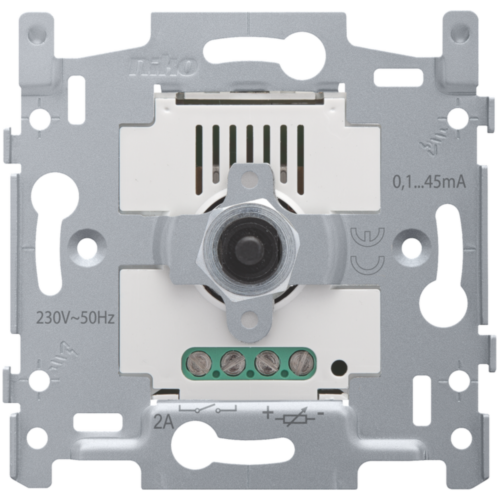

Niko 310-01101 Sokkel voor draaiknopdimmer voor het schakelen en dimmen van elektronische voorschakelapparatuur

Sokkel voor draaiknopdimmer voor het schakelen en dimmen van elektronische voorschakelapparatuur.

Functie: Elektronische potentiometer voor systemen met 1/10V-stroomsturingen. Rechtstreeks te verbinden met o.a. aangepaste regelbare elektronische ballasten (tussen de 50 en 160 stuks). Inschakelen door op de knop te drukken en regelen door aan de knop te draaien. Regelbereik afhankelijk van de aangesloten elektronische voorschakelapparatuur en de fabrikant. Max. belasting ingebouwde schakelaar: 8 lampen. De ontstoringsgraad beantwoordt aan de Europese norm EN 55015 en de internationale norm CISPR15. De elektronische potentiometer kan in de plaats van gewone enkelpolige schakelaars gemonteerd worden.
Minimale sturingsbelasting: 0,1 mA
Maximale sturingsbelasting: 45 mA
Capaciteitsvermindering: bij een omgevingstemperatuur hoger dan 20 °C zal de maximale belasting 5 % dalen per 5 °C
Inbouwraam
- metaaldikte 1 mm
- na het snijden verzinkt op alle zijden, ook op de snijzijden
- met 4 inloopsleuven met schroefgat van 7 mm
- met 4 schroefgaten (aangeduid met schroefsymbool) met diameter van 3 mm voor montage op panelen
Bevestigingswijze
- met schroeven, voor eenvoudige bevestiging in inbouwdoos met grijpvlakken
Draadaansluiting
- de contactbussen zijn uitgerust met schroefklemmen voor het vastklemmen van de draden.
Draadcapaciteit
- 2 x 1,5 mm² of 1 x 2,5 mm² per aansluitklem
Centerafstand
- eenvoudige en vlotte montage van één of meerdere mechanismes door de aanduiding (krijtlijn, laser..) van het midden van het inbouwraam
- verticale koppeling centerafstand 60 mm door in elkaar schuiven van meerdere sokkels, ze vergrendelen zich automatisch
- verticale koppeling centerafstand 71 mm d.m.v. voorgevormde lipjes onderaan, door de lipjes naar beneden te plooien over een afstand van 1 mm steunen de sokkels tegen elkaar en blijft de centerafstand gewaarborgd
- horizontaal koppelen van meerdere sokkels verloopt snel en perfect door omhooggeplooide zwaluwstaarten aan de linker- en rechterzijde
- extra robuustheid door omhooggeplooide randen aan de buitenzijde van de sokkel en de doorzetting naar binnen toe
Opzetboord: 4 rechthoekige openingen (7 x 2,5 mm) die, als de inbouwdoos uit het pleisterwerk steekt, een speling tussen 1 à 1,2 mm kunnen opvangen, zodat de afdekplaat alsnog perfect tegen de muur kan aansluiten
Voedingsspanning: 230 Vac ± 10 %, 50 Hz
Aansluitklemmen: 4 aansluitklemmen
Omgevingstemperatuur: -5 – +40 °C
Beschermingsgraad: IP41 voor de samenstelling van een mechanisme, centraalplaat en afdekplaat
Slagvastheid: De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
Markering: CE
