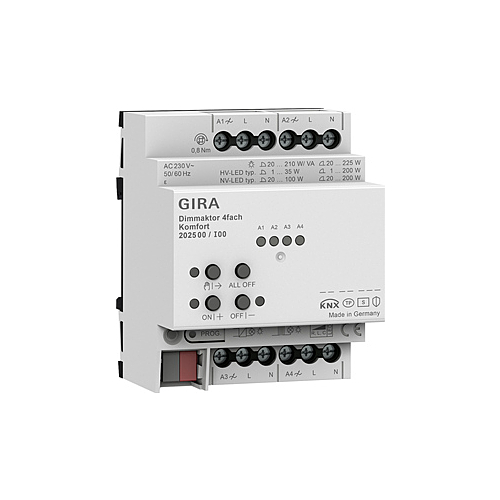

Gira 202500 KNX dimactuator 4-voudig Komfort 4 x 225 W/VA

Artikelnr: 202500
EAN: 4010337073338
449,99
Beschikbaarheid: Op voorraad
Ean code
4010337073338

Graag eerst even advies?

Maak een vrijblijvende afspraak
  • Gratis verzending vanaf €50
  • Slechts €5,99 verzendkosten onder de €50
  • Ophalen van je bestelling in Capelle aan den IJssel mogelijk
  • Altijd 30 dagen bedenktijd na ontvangst van je bestelling
  • Alle vermelde prijzen zijn inclusief 21% BTW
  • Minimaal 2 jaar garantie op je aankoop
  • Grotere aantallen bestellen? Vraag een offerte aan
Dit product in het kort

Gira KNX dimactuator 4-voudig Komfort 4 x 225 W/VA.

KNX Secure dimact. 4-v diN-rail Kmf [202500]
KNX dimactuator 4-voudig Komfort
4 x 225 W/VA
Gira KNX systeem
DIN-rail

Kenmerken:
- Dimactuator met geïntegreerde busaankoppelaar.
- Schakelen en dimmen van gloeilampen, HV-halogeenlampen, dimbare HV-ledlampen, dimbare spaarlampen, dimbare inductieve trafo's met NV-halogeen- of NV-ledlampen, dimbare elektronische trafo's met NV-halogeen- of NV-ledlampen.
- Automatische of handmatige selectie van het bij de belasting passende dimprincipe.
- Beveiligd tegen onbelast gebruik, kortsluiting en oververhitting.
- Handbediening van de uitgangen onafhankelijk van de bus.
- Tijdelijke statusweergave kan worden geactiveerd, koppeling via communicatieobject over meerdere actuatoren is mogelijk.
- Parallelle aansluiting van meerdere uitgangen voor het dimmen van grotere lamplasten of vermogensuitbreiding via vermogensopvoereenheden.
- Om de configuratie te vereenvoudigen kunnen alle aanwezige dimkanalen in de ETS aan dezelfde parameters worden toegewezen en daardoor identiek worden geparametriseerd.
- Tot maximaal 6 centrale functies voor de gemeenschappelijke aansturing van alle dimkanalen met schakel-, dim- en waardeobjecten.
- Maximaal 8 onafhankelijke logische functies voor het realiseren van eenvoudige of complexe logische handelingen.
- Actief zendende retour- of statusmeldingen kunnen na herstel van de busspanning of na een ETS-programmeerprocedure globaal worden vertraagd.

Dimuitgangen
- Onafhankelijk schakelen en dimmen van de dimuitgangen.
- Specificatie van de soort belasting en bepaling van het dimprincipe mogelijk: universeel (met automatische inmeetprocedure), elektronische trafo (capacitief/faseafsnijding), conventionele trafo (inductief/faseaansnijding), led (faseaansnijding) of led (faseafsnijding).
- Dimkarakteristiek per kanaal voor aanpassing aan de aangesloten last in de periode en het waardebereik configureerbaar.
- Instelling van het dimbare bereik mogelijk (inschakellichtsterkte, basislichtsterkte; alternatief: onderste dimgrens en bovenste dimgrens).
- Gedrag bij ontvangst van een absolute lichtsterkte kan worden ingesteld (aandimmen, aanspringen, fading).
- Gedrag bij relatief dimmen in uitgeschakelde toestand kan worden ingesteld (kanaal inschakelen, geen reactie).
- Centrale besturingsfuncties via maximaal 6 schakelobjecten, 6 dimobjecten en 6 waardeobjecten en verzamelretourmelding.
- Retourmelding schakelen: actieve (bij wijziging of cyclisch op de bus zendend) of passieve (object uitleesbaar) retourmeldingsfunctie.
- Retourmelding lichtsterkte: actieve (bij wijziging of cyclisch op de bus zendend) of passieve (object uitleesbaar) retourmeldingsfunctie.
- Voor actieve retourmeldingsobjecten kan het type van de actualisering worden ingesteld (bij wijziging van het ingangsobject of bij wijziging van de retourmeldingswaarde). Zo is een aanpassing aan visualisaties individueel mogelijk.
- Retourmeldingen voor kortsluiting, overbelasting/netspanningsuitval en soort belasting (KNX conform en uitgebreid).
- Reactie bij uitval/terugkeer van de busspanning en na een ETS-programmeerprocedure voor elke uitgang instelbaar.
- Logische koppelingsfunctie apart voor elke uitgang.
- Vergrendelingsfunctie voor elk kanaal instelbaar. Alternatief gedwongen-standfunctie voor elke uitgang apart.
- Tijdfuncties (in-, uitschakelvertraging).
- Trappenhuisverlichtingsfunctie met waarschuwing vooraf door tijdgestuurd reduceren van de verlichting of activering van een permanente verlichting.
- Trappenhuisfunctie met tijdverlenging of variabele instelling van de trappenhuistijd via communicatieobject.
- Soft-AAN-functie en Soft-UIT-functie instelbaar.
- Automatische uitschakeling bij lichtsterkte < X % instelbaar (met individuele vertragingstijd).
- Opname in lichtscènes mogelijk: max. 64 interne scènes zijn per uitgang instelbaar.
- Vertragingstijd bij opvragen van scènes configureerbaar.
- Bij het opvragen van een nieuwe scène kan dimgedrag worden ingesteld (aanspringen, aandimmen, fading).
- Visuele retourmelding bij het opslaan van een scène.
- Uitgebreid opvragen van scènes.
- Bedrijfsurenteller voor elke uitgang apart te activeren.
- Bedrijfsurenteller als voorwaartse teller (met optionele grenswaarde) of achterwaartse teller (met optionele startwaarde).

Logische functies
- Het apparaat is voorzien van 8 interne logische functies.
- Logische gate (EN, OF, exclusief EN, exclusief OF, elk met max. 4 ingangen).
- 1-bit-naar-1-byte-omzetter met ingangsfilter, vergrendelobject en instelling van de uitvoerwaarden.
- Vergrendelelementen met filter- en tijdfuncties en vergrendelobject.
- Comparator voor waarden met 9 verschillende ingangsgegevensindelingen en veel vergelijkingsbewerkingen.
- Grenswaardeschakelaar met hysterese met bovenste en onderste drempelwaarde bij 9 verschillende ingangsgegevensindelingen. Incl. instelling van de 1-bit-uitvoerwaarden.
- De logische functies hebben eigen KNX communicatieobjecten en kunnen telegrammen van de actuator of andere busapparaten verwerken.

Technische gegevens:
KNX medium: TP256
Nominale spanning: AC 110 tot 230 V, 50 tot 60 Hz
Max. aansluitvermogen (AC 230 V) per kanaal
- Gloeilampen: 20 tot 225 W
- HV-halogeen: 20 tot 225 W
- gewikkelde trafo: 20 tot 210 VA
- Tronic-trafo: 20 tot 225 W
- gewikkelde trafo met LV-led: 20 tot 100 VA
- elektronische trafo met LV-led: typ. 20 tot 200 W
- HV-ledlampen: typ. 1 tot 200 W
- Spaarlamp: typ. 20 tot 150 W
Aansluitingen
- KNX: Aansluit- en aftakklem
- Belasting: Schroefklemmen
Aansluitingdoorsnede: max. 4 mm²

Aanwijzingen:
- Het maximale aansluitvermogen is afhankelijk van de gekozen bedrijfsmodus (faseaanslijding of faseafsnijding). Zie de gebruiksaanwijzing voor meer informatie.
- Vermogensuitbreiding door Gira vermogensopvoereenheden.
- Parallelgeschakelde uitgangen slechts tot 95 % belasten. Op parallelgeschakelde dimuitgangen geen spaarlampen aansluiten. Parallelgeschakelde dimuitgangen niet uitbreiden met vermogensopvoereenheden.
- Montage op DIN-profielrail.
- Compatibel met KNX Data Secure.
- Snelle download van de applicatie (Long Frame Support).
- Firmware-updates zijn met de Gira ETS Service-app (aanvullende software) mogelijk.

Levering:
- KNX aansluit- en aftakklem bij levering inbegrepen.

Afmetingen:
Modulebreedtes (TE): 4

Specificaties
Ean code 4010337073338
Naam Gira 202500 KNX dimactuator 4-voudig Komfort 4 x 225 W/VA
Fabrikant Gira
Type artikel knx
Artikelnummer 202500
EAN nummer 4010337073338
