De Gira 201500 is een betrouwbare en veelzijdige dimactor uit de Standard-serie, geschikt voor zowel KNX- als Gira One-installaties. Met 4 dimkanalen biedt deze actuator een efficiënte oplossing voor het regelen van verlichting in woningen en utiliteitsbouw.
De dimactor ondersteunt verschillende typen verlichting en zorgt voor een stabiele en comfortabele dimfunctie, ideaal voor het creëren van sfeer en energiebesparing.

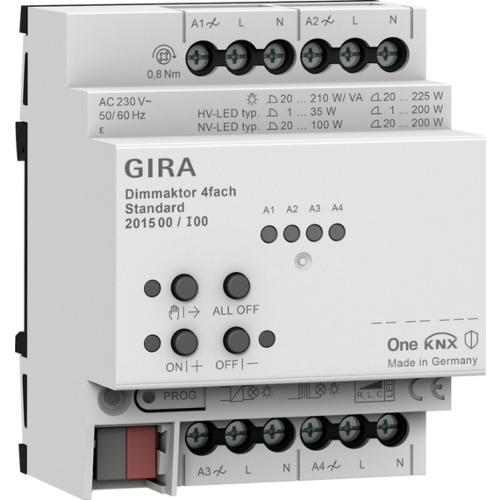

Gira 201500 Dimactuator 4-voudig Standard voor Gira One en KNX
KNX dimactuator 4-voudig Standard 4 x 225 W/VA Gira KNX systeem DIN-rail
Kenmerken
Dimactuator met geïntegreerde busaankoppelaar.
Schakelen en dimmen van gloeilampen, HV-halogeenlampen, dimbare HV-ledlampen, dimbare spaarlampen, dimbare inductieve trafo's met NV-halogeen- of NV-ledlampen, dimbare elektronische trafo's met NV-halogeen- of NV-ledlampen.
Automatische of handmatige selectie van het bij de belasting passende dimprincipe.
Beveiligd tegen onbelast gebruik, kortsluiting en oververhitting.
Handbediening van de uitgangen onafhankelijk van de bus.
Tijdelijke statusweergave kan worden geactiveerd, koppeling via communicatieobject over meerdere actuatoren is mogelijk.
Vermogensuitbreiding door vermogensopvoereenheden.
Om de configuratie te vereenvoudigen kunnen alle aanwezige dimkanalen in de ETS aan dezelfde parameters worden toegewezen en daardoor identiek worden geparametriseerd.
Actief zendende retour- of statusmeldingen kunnen na herstel van de busspanning of na een ETS-programmeerprocedure globaal worden vertraagd.
Dimuitgangen
Onafhankelijk schakelen en dimmen van de dimuitgangen.
Specificatie van de soort belasting en bepaling van het dimprincipe mogelijk: universeel (met automatische inmeetprocedure), elektronische trafo (capacitief/faseafsnijding), conventionele trafo (inductief/faseaansnijding), led (faseaansnijding) of led (faseafsnijding).
Dimkarakteristiek per kanaal voor aanpassing aan de aangesloten last in de periode en het waardebereik configureerbaar.
Instelling van het dimbare bereik mogelijk: inschakellichtsterkte, basislichtsterkte en bovenste dimgrens.
Gedrag bij ontvangst van een absolute lichtsterkte kan worden ingesteld (aandimmen, aanspringen, fading).
Gedrag bij relatief dimmen in uitgeschakelde toestand kan worden ingesteld (kanaal inschakelen, geen reactie).
Retourmelding schakelen: actieve (bij wijziging of cyclisch op de bus zendend) of passieve (object uitleesbaar) retourmeldingsfunctie.
Vergrendelingsfunctie voor elk kanaal instelbaar.
Tijdfuncties (in-, uitschakelvertraging).
Trappenhuisverlichtingsfunctie met waarschuwing vooraf door tijdgestuurd reduceren van de verlichting of activering van een permanente verlichting.
Opname in lichtscènes mogelijk: max. 16 interne scènes zijn per uitgang instelbaar.
Vertragingstijd bij opvragen van scènes configureerbaar.
Bij het opvragen van een nieuwe scène kan dimgedrag worden ingesteld (aanspringen, aandimmen, fading). - Visuele retourmelding bij het opslaan van een scène.
Retourmelding lichtsterkte: actieve (bij wijziging of cyclisch op de bus zendend) of passieve (object uitleesbaar) retourmeldingsfunctie.
Voor actieve retourmeldingsobjecten kan het type van de actualisering worden ingesteld (bij wijziging van het ingangsobject of bij wijziging van de retourmeldingswaarde). Zo is een aanpassing aan visualisaties individueel mogelijk.
Technische gegevens
KNX medium: TP256
Nominale spanning: AC 110 tot 230 V, 50 tot 60 Hz
Max. aansluitvermogen (AC 230 V) per kanaal - Gloeilampen: 20 tot 225 W - HV-halogeen: 20 tot 225 W - gewikkelde trafo: 20 tot 210 VA - Tronic-trafo: 20 tot 225 W - gewikkelde trafo met LV-led: 20 tot 100 VA - elektronische trafo met LV-led: typ. 20 tot 200 W - HV-ledlampen: typ. 1 tot 200 W - Spaarlamp: typ. 20 tot 150 W
Aansluitingen - KNX: Aansluit- en aftakklem - Belasting: Schroefklemmen
Aansluitingdoorsnede: max. 4 mm²
Aanwijzingen
Het maximale aansluitvermogen is afhankelijk van de gekozen bedrijfsmodus (faseaanslijding of faseafsnijding). Zie de gebruiksaanwijzing voor meer informatie.
Vermogensuitbreiding door Gira vermogensopvoereenheden.
Montage op DIN-profielrail.
Compatibel met KNX Data Secure.
Snelle download van de applicatie (Long Frame Support).
Firmware-updates zijn met de Gira ETS Service-app (aanvullende software) mogelijk.
Levering
KNX aansluit- en aftakklem bij levering inbegrepen.
